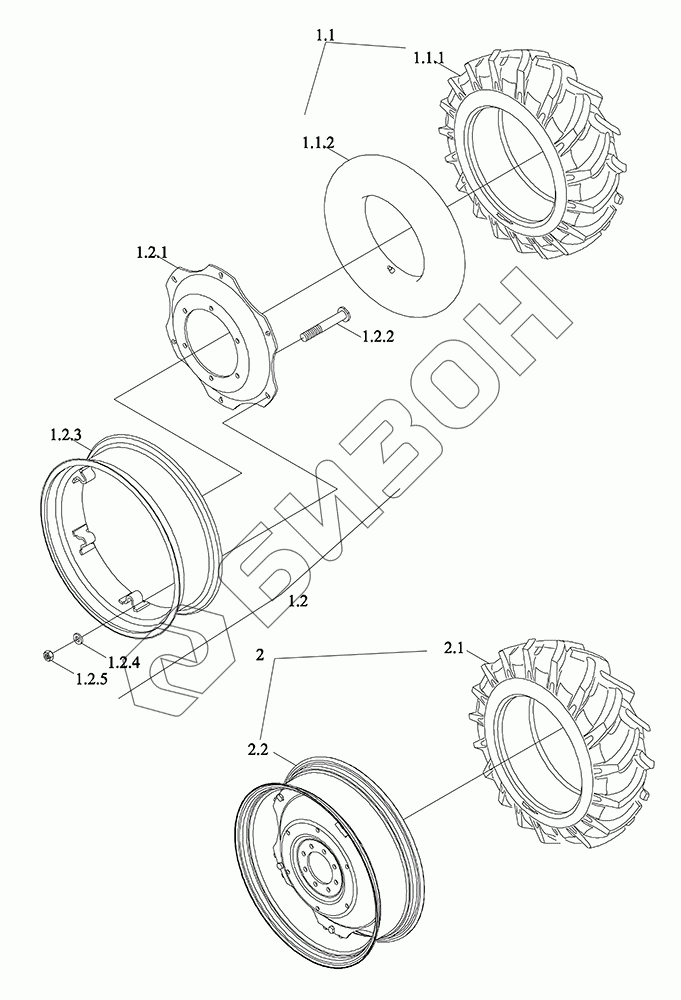

Графический каталог запасных частей к технике: LOVOL TD1SA904-029K. Переднее колесо

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.1.1
1.1.2
1.2
1.2.1
1.2.2
1.2.3
1.2.4
1.2.5
2
2.1
2.2
Позиция на иллюстрации Заводской номер детали Название детали Цена
FT904.32F.001 FT904.32F.001 Колесо приводное
Загрузка ...
1 FT904.32F.002 Колесо левое ведущее в сборе
Загрузка ...
1.1 TE354.34F.1.2 Камера и покрышка
Загрузка ...
1.1.1 GBT2979-12.4-24-6PR-R Покрышка шины
Загрузка ...
1.1.2 GBT2979-12.4-24-R Камера
Загрузка ...
1.2 FT804B.32F.010 Обод и спица
Загрузка ...
1.2.1 TD904.32A.1-01 Диск колёсный
Загрузка ...
1.2.2 FT300.34.102 Болт
Загрузка ...
1.2.3 FT804.32F.011 Обод колеса
Загрузка ...
1.2.4 FT300.34.106 Шайба
Загрузка ...
1.2.5 GBT6171-M16X1.5-10-A3L Гайка
Загрузка ...
2 FT904.32F.003 Колесо правое приводное в сборе
Загрузка ...
2.1 FT804B.32F.010 Обод и спица
Загрузка ...
2.2 TE354.34F.1.2 Камера и покрышка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
