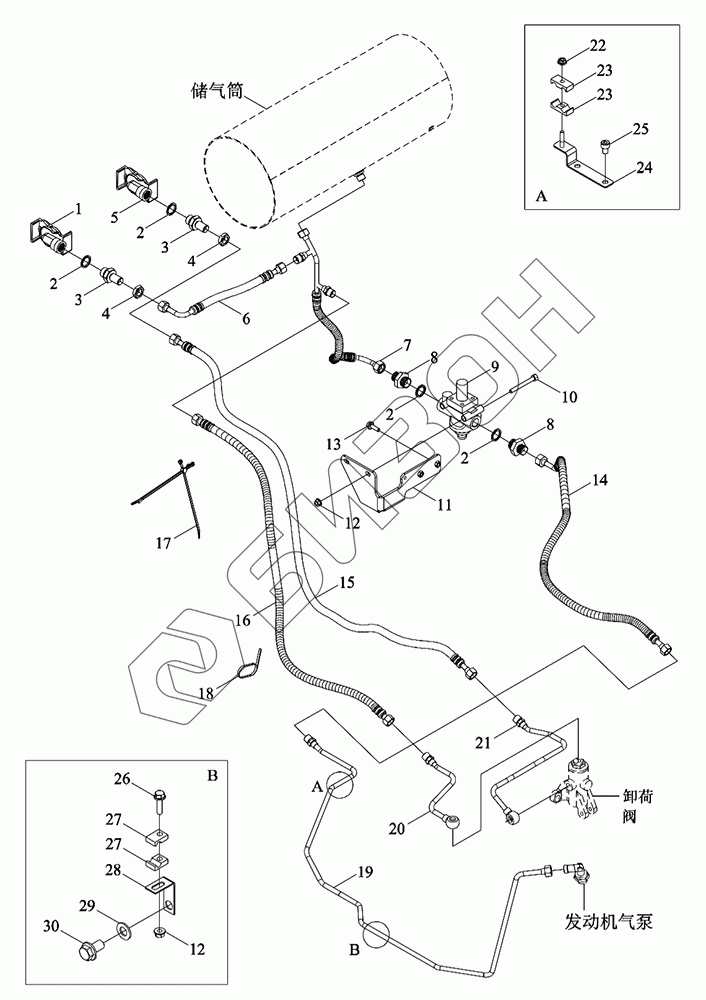

Графический каталог запасных частей к технике: LOVOL TD1SA904-049K. Газопровод
1
2
2
2
2
3
3
4
4
5
6
7
8
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D803030000K | TM5D803030000K | Газопровод |
Загрузка ...
|
|
| 1 | TS04803010011K | Штуцер соединительный |
Загрузка ...
|
|
| 2 | JBT982-22 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 3 | FT800.80L.212 | Штуцер соединительный |
Загрузка ...
|
|
| 4 | GBT6173-M18X1.5-05-A3L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 5 | TS04803010012K | Штуцер соединительный |
Загрузка ...
|
|
| 6 | TD1S803030004K | Газопровод |
Загрузка ...
|
|
| 7 | TM5D803030003K | Трубка газовая |
Загрузка ...
|
|
| 8 | FT700.80G.101 | Штуцеры трубы |
Загрузка ...
|
|
| 9 | TD800.803F.5 | Антенна |
Загрузка ...
|
|
| 10 | GBT5789-M8X75-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 11 | TM5D803030001K | Плита монтажная |
Загрузка ...
|
|
| 12 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 13 | GBT5789-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 14 | TM5D803030002K | Труба впускная |
Загрузка ...
|
|
| 15 | TS06803010001K | Газопровод |
Загрузка ...
|
|
| 16 | TM5D803030010K | Труба впускная |
Загрузка ...
|
|
| 17 | BZF0059-201 | Хомут гибкий |
Загрузка ...
|
|
| 18 | Q67405200 | Лента стяжная |
Загрузка ...
|
|
| 19 | TD1S803030006K | Трубка газоотводная |
Загрузка ...
|
|
| 20 | TM5D803030008K | Труба впускная |
Загрузка ...
|
|
| 21 | TM5D803030006K | Трубка газовая |
Загрузка ...
|
|
| 22 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 23 | BZF0031-122 | Зажим трубный |
Загрузка ...
|
|
| 24 | TD1S803030008K | Кронштейн |
Загрузка ...
|
|
| 25 | GBT70.1-M8X12-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 26 | GBT5789-M8X30-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 27 | TB454.40X-01 | Зажим трубный |
Загрузка ...
|
|
| 28 | TD800.803-05 | Кронштейн струбцины трубы |
Загрузка ...
|
|
| 29 | GBT97.1-14-A3L | Шайба плоская |
Загрузка ...
|
|
| 30 | GBT5789-M14X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
