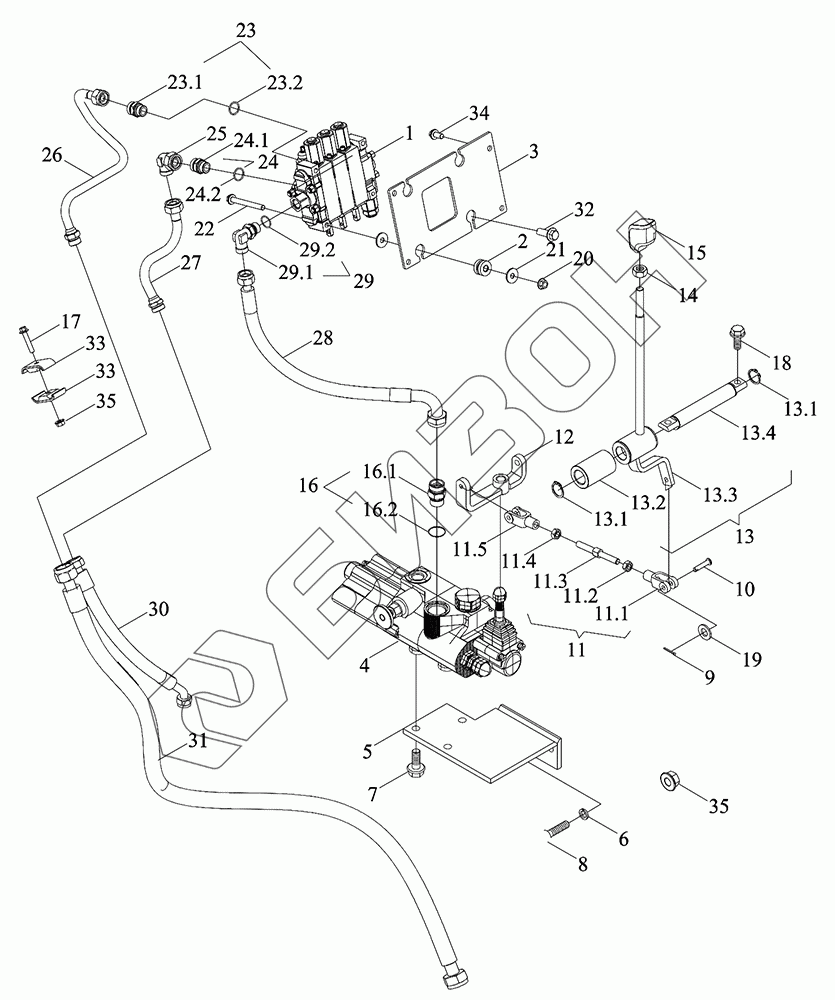

Графический каталог запасных частей к технике: LOVOL TD1SA904-049K. Гидросистема 2
1
2
3
4
5
6
7
8
9
10
11
11.1
11.2
11.3
11.4
11.5
12
13
13.1
13.1
13.2
13.3
13.4
14
15
16
16.1
16.2
17
18
19
20
21
22
23
23.1
23.2
24
24.1
24.2
25
26
27
28
29
29.1
29.2
30
31
32
33
33
34
35
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD1S582260000K | TD1S582260000K | Система гидравлическая |
Загрузка ...
|
|
| 1 | TD1S582240001K | Блок клапанов |
Загрузка ...
|
|
| 2 | TS06582150044 | Блок демпфирующий |
Загрузка ...
|
|
| 3 | TD1S582090004 | Плита монтажная |
Загрузка ...
|
|
| 4 | TS06582130080 | Распределитель в сборе |
Загрузка ...
|
|
| 5 | FT904A.58.030 | Кронштейн |
Загрузка ...
|
|
| 6 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 7 | GBT16674.1-M10X25-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 8 | GBT70.1-M10X25-8.8-A3L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 9 | GBT91-2X16-A3L | Шплинт |
Загрузка ...
|
|
| 10 | GBT882-B6X28-A3L | Ось |
Загрузка ...
|
|
| 11 | TS06582180033 | Рычаг управления |
Загрузка ...
|
|
| 11.1 | FT804A.58L.136 | Вилка тяги |
Загрузка ...
|
|
| 11.2 | GBT6170-M8-LH-8-A2L | Гайка |
Загрузка ...
|
|
| 11.3 | TS06582180034 | Штанга соединительная |
Загрузка ...
|
|
| 11.4 | GBT6170-M8-8-A2L | Гайка |
Загрузка ...
|
|
| 11.5 | FT804A.58L.133 | Вилка тяги |
Загрузка ...
|
|
| 12 | TS06582130004 | Втулка соединительная |
Загрузка ...
|
|
| 13 | TS06582180029a | Распределитель |
Загрузка ...
|
|
| 13.1 | GBT894.1-20 | Кольцо стопорное |
Загрузка ...
|
|
| 13.2 | TS12582030008 | Втулка |
Загрузка ...
|
|
| 13.3 | TS06582180030a | Механизм управления |
Загрузка ...
|
|
| 13.4 | TS04552010001 | Ось фиксирования |
Загрузка ...
|
|
| 14 | GBT6170-M10-8-A3L | Гайка |
Загрузка ...
|
|
| 15 | TM7N582050001 | Головка рукоятки |
Загрузка ...
|
|
| 16 | TS06582130049 | Штуцер соединительный |
Загрузка ...
|
|
| 16.1 | GBT3733-S20 | Штуцер соединительный |
Загрузка ...
|
|
| 16.2 | TS09580010009 | Кольцо уплотнительное |
Загрузка ...
|
|
| 17 | GBT16674.1-M8X40-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 18 | GBT16674.1-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 19 | GBT97.1-6-A3L | Шайба плоская |
Загрузка ...
|
|
| 20 | GBT6177.1-M10-8-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 21 | GBT96.1-10-A3L | Шайба большая |
Загрузка ...
|
|
| 22 | GBT5789-M10X90-10.9-A2L | Болт с фланцем |
Загрузка ...
|
|
| 23 | TC04400070008 | Стык |
Загрузка ...
|
|
| 23.1 | GBT3733-S16 | Штуцер соединительный |
Загрузка ...
|
|
| 23.2 | TS09580010008 | Кольцо уплотнительное |
Загрузка ...
|
|
| 24 | TC02582070006 | Штуцер соединительный |
Загрузка ...
|
|
| 24.1 | GBT3733-L18 | Штуцер соединительный |
Загрузка ...
|
|
| 24.2 | TS09580010008 | Кольцо уплотнительное |
Загрузка ...
|
|
| 25 | GBT3754-L18 | Штуцер соединительный |
Загрузка ...
|
|
| 26 | TD1S582090002 | Труба стальная |
Загрузка ...
|
|
| 27 | TD1S582090005 | Труба стальная |
Загрузка ...
|
|
| 28 | TD1S582040012 | Маслопровод |
Загрузка ...
|
|
| 29 | TS12582040002 | Штуцер соединительный |
Загрузка ...
|
|
| 29.1 | GBT3738-S16 | Штуцер соединительный |
Загрузка ...
|
|
| 29.2 | TS09580010008 | Кольцо уплотнительное |
Загрузка ...
|
|
| 30 | TD1S582040007 | Маслопровод |
Загрузка ...
|
|
| 31 | TD1S582260002K | Маслопровод |
Загрузка ...
|
|
| 32 | GBT16674.1-M10X30-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 33 | TD1S582040016 | Зажим маслопровода и резиновая прокладка |
Загрузка ...
|
|
| 34 | GBT16674.1-M10X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 35 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
