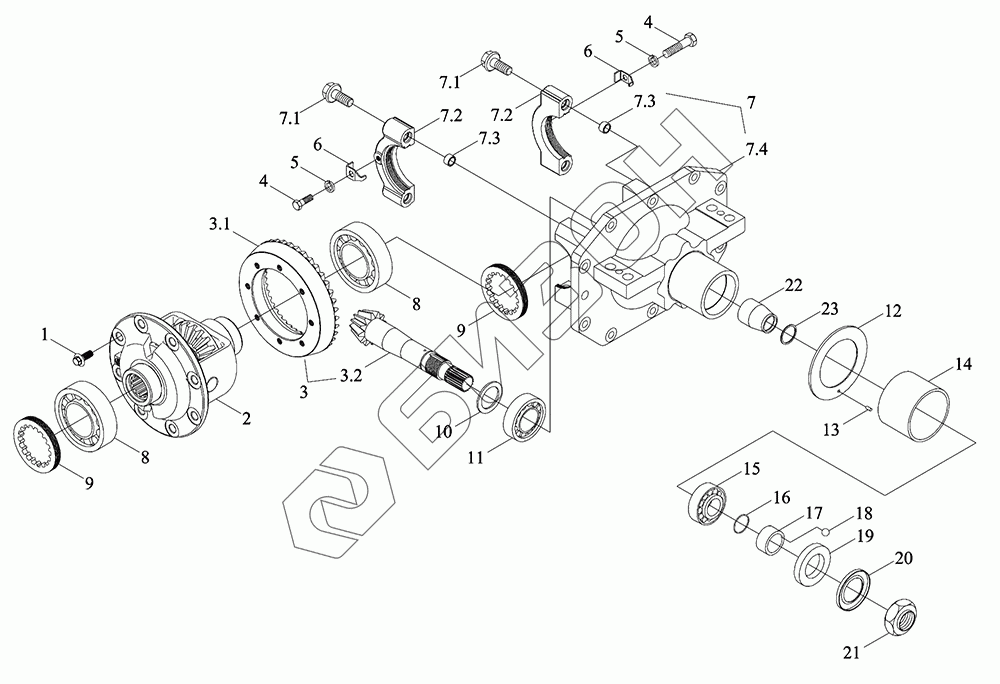

Графический каталог запасных частей к технике: LOVOL TD1SA904-049K. Механизм дифференциальный
1
2
3
3.1
3.2
4
4
5
5
6
6
7
7.1
7.1
7.2
7.2
7.3
7.3
7.4
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD1C311010000K | TD1C311010000K | Передний ведущий мост в сборе |
Загрузка ...
|
|
| TD1C311010002K | TD1C311010002K | Мост приводный |
Загрузка ...
|
|
| TD904.311K.1.1 | TD904.311K.1.1 | Редуктор главной передачи |
Загрузка ...
|
|
| 1 | TD904.311K.1.1-09 | Болт |
Загрузка ...
|
|
| 2 | TD904.311K.1.1.3 | Механизм дифференциальный |
Загрузка ...
|
|
| 3 | TD904.311K.1.1.2 | Колесо зубчатое |
Загрузка ...
|
|
| 3.1 | TD904.311K.1.1.2-02 | Колесо зубчатое |
Загрузка ...
|
|
| 3.2 | TD904.311K.1.1.2-01 | Колесо зубчатое |
Загрузка ...
|
|
| 4 | GBT5786-M10X1.25X20-10.9 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 5 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 6 | TD904.311K.1.1-07 | Пластина замочная |
Загрузка ...
|
|
| 7 | TC05311070006a | Корпус картера |
Загрузка ...
|
|
| 7.1 | GBT5789-M14X80-12.9 | Болт стороны фланца наговора |
Загрузка ...
|
|
| 7.2 | TD904.311K.1.1.1-02 | Крышка подшипника |
Загрузка ...
|
|
| 7.3 | TD904.311K.1.1.1-03 | Втулка фиксирующая |
Загрузка ...
|
|
| 7.4 | TD904.311K.1.1.1-01 | Корпус картера |
Загрузка ...
|
|
| 8 | GBT297-32012 | Подшипник |
Загрузка ...
|
|
| 9 | TD904.311K.1.1-06 | Гайка |
Загрузка ...
|
|
| 10 | TD904.311K.1.1-05 | Прокладка регулировочная |
Загрузка ...
|
|
| 11 | TD904.311K.1.1-11 | Подшипник |
Загрузка ...
|
|
| 12 | TD904.311K.1.1-01 | Подушка |
Загрузка ...
|
|
| 13 | GBT119.1-5m6X12-A3L | Штырь цилиндрический |
Загрузка ...
|
|
| 14 | TP4P311010010K | Втулка вала |
Загрузка ...
|
|
| 15 | GBT297-33207 | Подшипники конические роликовые |
Загрузка ...
|
|
| 16 | GBT3452.1-31.5X1.80G | Кольцо в форме О |
Загрузка ...
|
|
| 17 | TC05311070060 | Кольцо проставочное |
Загрузка ...
|
|
| 18 | GBT308-6-G100-b | Шарик стальной |
Загрузка ...
|
|
| 19 | TC05311070063 | Сальник |
Загрузка ...
|
|
| 20 | TC05311070062 | Маслоотражатель |
Загрузка ...
|
|
| 21 | TC05311070061 | Болт |
Загрузка ...
|
|
| 22 | TD904.311K.1.1-12 | Рукав перегородки |
Загрузка ...
|
|
| 23 | YP4.2.2-21 | Пусковая площадка регулировки |
Загрузка ...
|
