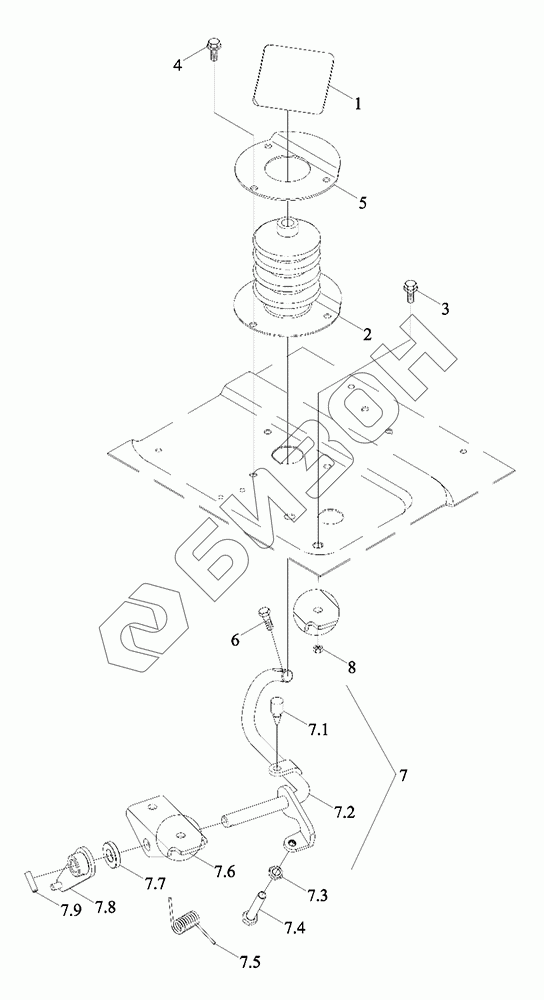

Графический каталог запасных частей к технике: LOVOL TD1SA904-049K. Механизм управления ножным акселератором

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
7.1
7.2
7.3
7.4
7.5
7.6
7.7
7.8
7.9
8
Позиция на иллюстрации Заводской номер детали Название детали Цена
TS06202010000 TS06202010000 Механизм управления ножным акселератором в сборе
Загрузка ...
1 TS06202010002 Подножка
Загрузка ...
2 TS06202010001a Уплотнение
Загрузка ...
3 GBT5789-M8X20-8.8-A2L Болт с фланцем
Загрузка ...
4 GBT5789-M6X12-8.8-A2L Болт с фланцем
Загрузка ...
5 TD1S202010001 Плита нажимная
Загрузка ...
6 GBT5783-M6X20-8.8-A2L Болт
Загрузка ...
7 TD800.202.1 Механизм управления ножным акселератором
Загрузка ...
7.1 FT650.20.107 Пробка резиновая
Загрузка ...
7.2 TA700.202B.1.1 Рычаг качающийся
Загрузка ...
7.3 GBT6172.1-M8-04-A2L Гайка шестигранная тонкая
Загрузка ...
7.4 GBT5781-M8X45-4.8-A2L Болт с шестигранной головкой
Загрузка ...
7.5 FT650.20.104 Пружина кручения
Загрузка ...
7.6 FT650.20.108 Кронштейн дроссельной заслонки
Загрузка ...
7.7 TD800.202.1-01 Шайба
Загрузка ...
7.8 FT650.20.011 Рычаг качающийся
Загрузка ...
7.9 GBT879.1-5X20-A0P Штырь цилиндрический эластичный
Загрузка ...
8 GBT6172.1-M8-04-A2L Гайка шестигранная тонкая
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
