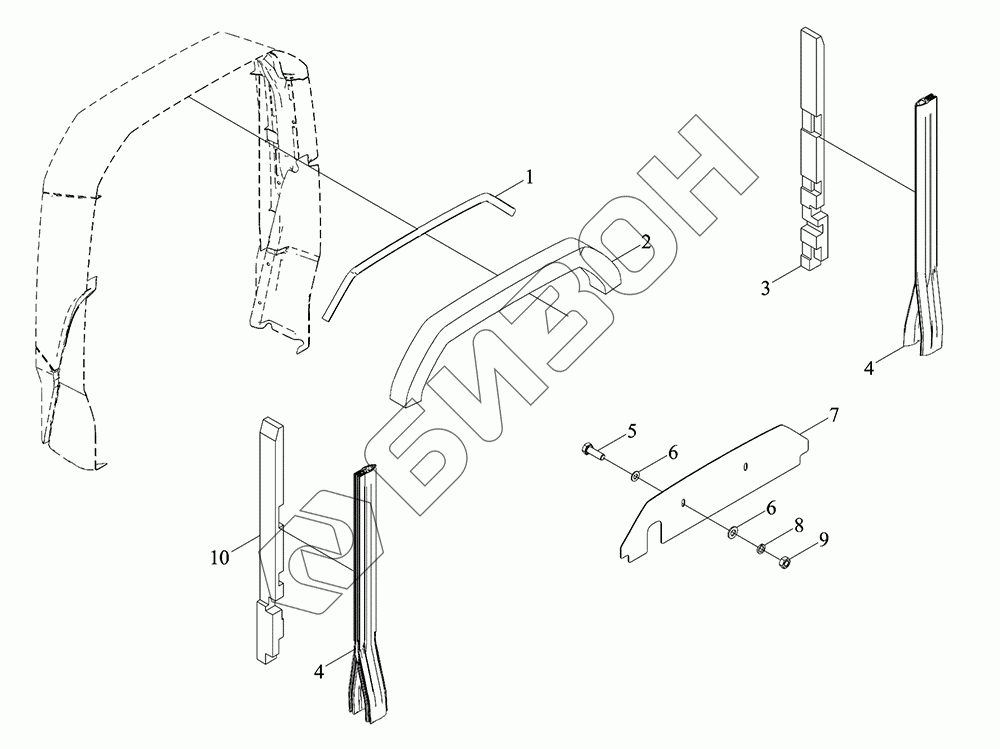

Графический каталог запасных частей к технике: LOVOL TD1SA904-049K. Монтажный блок уплотнителя капота

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
5
6
6
7
8
9
10
Позиция на иллюстрации Заводской номер детали Название детали Цена
TD1S475020000K TD1S475020000K Монтажный блок уплотнителя капота в сборе
Загрузка ...
1 TS06475020002 Полоса уплотнительная
Загрузка ...
2 TS06475010002 Уплотнение губчатое
Загрузка ...
3 TS06475010006 Уплотнение губчатое
Загрузка ...
4 TS06475010005 Полоса уплотнительная
Загрузка ...
5 GBT5783-M8X25-8.8-A2L Болт с шестигранной головкой
Загрузка ...
6 GBT97.1-8-A0P Шайба плоская
Загрузка ...
7 TD1S475020001K Перегородка
Загрузка ...
8 GBT93-8-A0P Гровер
Загрузка ...
9 GBT6170-M8-8-A2L Гайка
Загрузка ...
10 TS06475010001 Уплотнение губчатое
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
