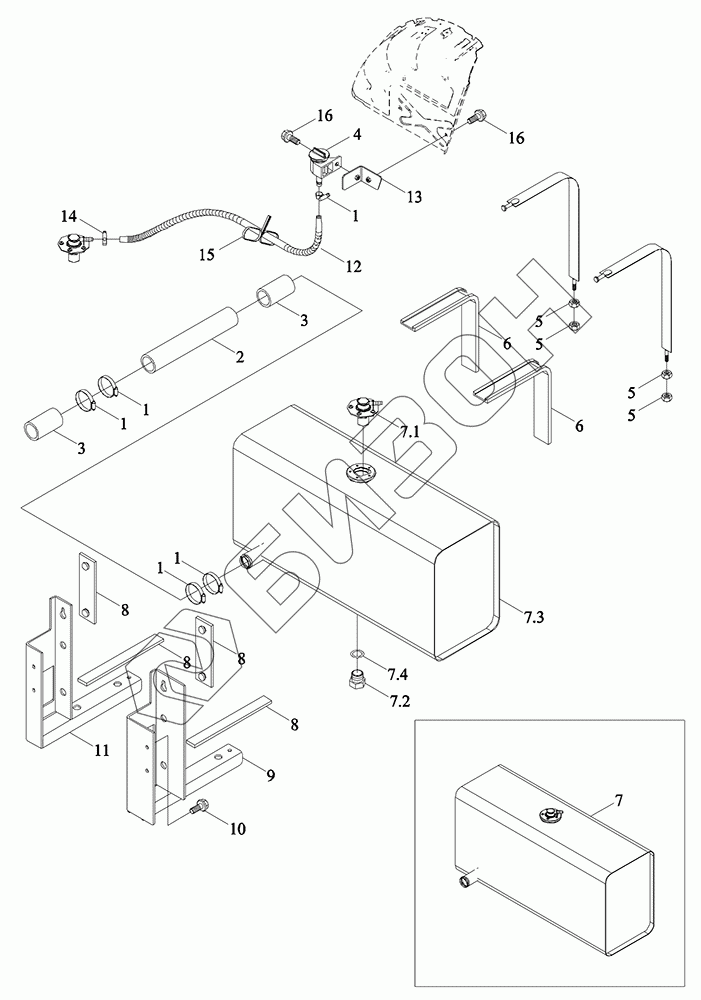

Графический каталог запасных частей к технике: LOVOL TD1SA904-049K. Монтажный блок вспомогательного топливного бака
1
1
1
1
1
2
3
3
4
5
5
5
5
6
6
7
7.1
7.2
7.3
7.4
8
8
8
8
9
10
11
12
13
14
15
16
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS06502020000 | TS06502020000 | Монтажный блок вспомогательного топливного бака в сборе |
Загрузка ...
|
|
| 1 | Q67657 | Хомут шланга B-типа |
Загрузка ...
|
|
| 2 | TS06502020014 | Труба соединительная |
Загрузка ...
|
|
| 3 | TS06502020013 | Трубка резиновая соединительная |
Загрузка ...
|
|
| 4 | TS17385010002 | Сапун |
Загрузка ...
|
|
| 5 | GBT6170-M10-8-A3L | Гайка |
Загрузка ...
|
|
| 6 | TD800.502-02 | Лента резиновая |
Загрузка ...
|
|
| 7 | TS06502020010a | Бак вспомогательный топливный в сборе |
Загрузка ...
|
|
| 7.1 | TC03501080021 | Клапан невозвратный |
Загрузка ...
|
|
| 7.2 | FT65.50.226 | Пробка для слива масла |
Загрузка ...
|
|
| 7.3 | TS06502020015 | Бак вспомогательный |
Загрузка ...
|
|
| 7.4 | TS09580010005 | Кольцо в форме О |
Загрузка ...
|
|
| 8 | TD800.502-01 | Подушка |
Загрузка ...
|
|
| 9 | TS06502020003 | Кронштейн |
Загрузка ...
|
|
| 10 | GBT5789-M10X16-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 11 | TD800.502.2 | Кронштейн |
Загрузка ...
|
|
| 12 | TS06502020016 | Шланг резиновый |
Загрузка ...
|
|
| 13 | TS06502010020 | Кронштейн |
Загрузка ...
|
|
| 14 | Q67516 | Хомут |
Загрузка ...
|
|
| 15 | TG3S488010002 | Хомут гибкий |
Загрузка ...
|
|
| 16 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 17 | TS17385010002 | Сапун |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
