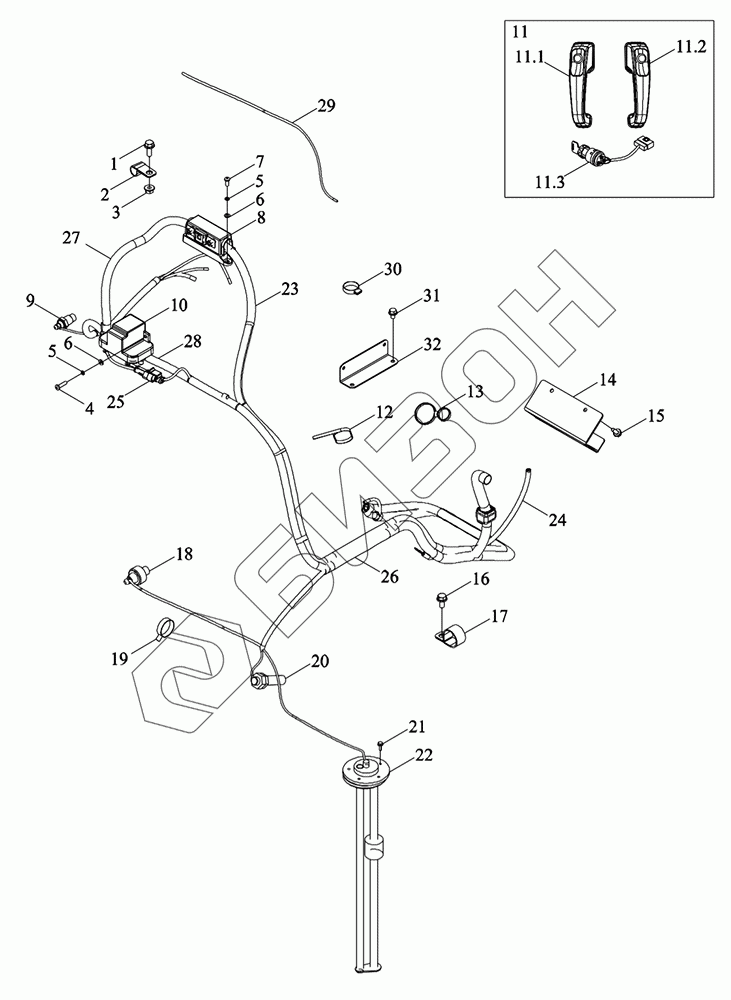

Графический каталог запасных частей к технике: LOVOL TD1SA904-049K. Монтажный блок жгута проводов двигателя
1
2
3
4
5
5
6
6
7
8
9
10
11
11.1
11.2
11.3
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD1S481060000K | TD1S481060000K | Монтажный блок жгута проводов двигателя в сборе |
Загрузка ...
|
|
| 1 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 2 | BZF0032.1-002 | Скоба зажимная |
Загрузка ...
|
|
| 3 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 4 | GBT818-M5X20-4.8-A2L | Винт |
Загрузка ...
|
|
| 5 | GBT93-5-A3L | Гровер |
Загрузка ...
|
|
| 6 | GBT97.1-5-A3L | Шайба плоская |
Загрузка ...
|
|
| 7 | GBT818-M5X16-4.8-A2L | Винт |
Загрузка ...
|
|
| 8 | TX1P481120003 | Рычаг управления |
Загрузка ...
|
|
| 9 | FT65.48.072 | Датчик температуры воды |
Загрузка ...
|
|
| 10 | TD1S481040004K | Реле |
Загрузка ...
|
|
| 11 | TC03481040013 | Замок |
Загрузка ...
|
|
| 11.1 | TS04451013240 | Ручка |
Загрузка ...
|
|
| 11.2 | TS04451014240 | Ручка |
Загрузка ...
|
|
| 11.3 | TB550.482.3 | Замок зажигания |
Загрузка ...
|
|
| 12 | Q67405200 | Лента стяжная |
Загрузка ...
|
|
| 13 | TG3S488010002 | Хомут гибкий |
Загрузка ...
|
|
| 14 | TD1S481230009K | Кронштейн |
Загрузка ...
|
|
| 15 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 16 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 17 | BZF0032.1-005 | Скоба зажимная |
Загрузка ...
|
|
| 18 | FT300.48.073a | Сигнализатор |
Загрузка ...
|
|
| 19 | 3203505D9-L | Держатель |
Загрузка ...
|
|
| 20 | TS10481010002 | Датчик |
Загрузка ...
|
|
| 21 | TS04481050005 | Винт |
Загрузка ...
|
|
| 22 | TC05481330001 | Датчик |
Загрузка ...
|
|
| 23 | TD1S481050002K | Линия питания |
Загрузка ...
|
|
| 24 | TS04481010003 | Перемычка АКБ |
Загрузка ...
|
|
| 25 | TD1S481050005K | Линия перехода |
Загрузка ...
|
|
| 26 | TD1S481230001K | Жгут проводов |
Загрузка ...
|
|
| 27 | TD1S481050003K | Линия питания |
Загрузка ...
|
|
| 28 | TD1S481050004K | Линия питания |
Загрузка ...
|
|
| 29 | TD1S481230002K | Жгут проводов |
Загрузка ...
|
|
| 30 | TC05485050001 | Держатель |
Загрузка ...
|
|
| 31 | GBT5789-M8X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 32 | TD1C481010002K | Диск ограничительный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
