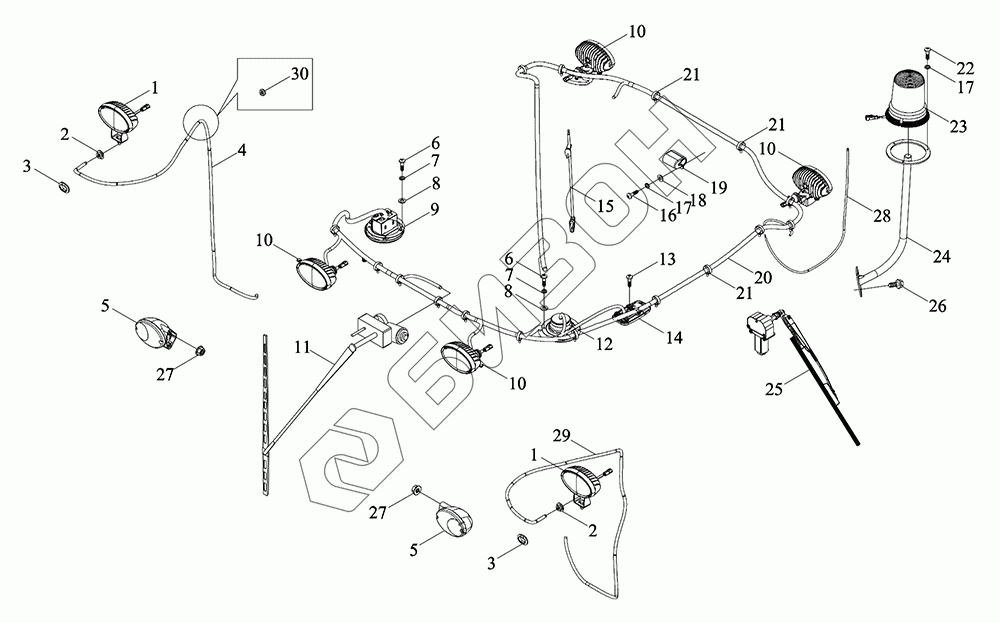

Графический каталог запасных частей к технике: LOVOL TD1SA904-049K. Монтажный блок жгута проводов верхнего освещения

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
2
3
3
4
5
5
6
6
7
7
8
8
9
10
10
10
10
11
12
13
14
15
16
17
17
18
19
20
21
21
21
22
23
24
25
26
27
27
28
29
30
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM5X486020000K TM5X486020000K Монтажный блок жгута проводов верхнего освещения в сборе
Загрузка ...
1 TN1S486020001 Светильник переносный
Загрузка ...
2 TD800.484B-03 Уплотнение
Загрузка ...
3 BZF0053-114 Катушка
Загрузка ...
4 TM6R486030001 Линия перехода
Загрузка ...
5 TD2S486010001 Лампа поручня
Загрузка ...
6 GBT818-M4X16-4.8-A2L Винт
Загрузка ...
7 GBT93-4-A3L Гровер
Загрузка ...
8 GBT97.1-4-A3L Шайба плоская
Загрузка ...
9 TP4M486010002 Динамик
Загрузка ...
10 TY3S486010001K Светильник переносный
Загрузка ...
11 TS06486010005 Стеклоочиститель
Загрузка ...
12 TS04486010003 Динамик
Загрузка ...
13 GBT845-ST4.8X19 Саморез
Загрузка ...
14 TN1S486010003 Светильник потолочный
Загрузка ...
15 TP4M486010003 Антенна
Загрузка ...
16 GBT818-M5X16-4.8-A2L Винт
Загрузка ...
17 GBT93-5-A3L Гровер
Загрузка ...
18 GBT97.1-5-A3L Шайба плоская
Загрузка ...
19 TS04486010008 Крышка защитная
Загрузка ...
20 TM7N486020001K Жгут проводов
Загрузка ...
21 3203505D9-L Держатель
Загрузка ...
22 GBT823-M5X16-4.8-A2L Винт
Загрузка ...
23 TY3S486020001K Сигнализатор
Загрузка ...
24 TD1S486030002K Кронштейн
Загрузка ...
25 TB1S486010002K Стеклоочиститель задний в сборе
Загрузка ...
26 GBT5789-M8X20-8.8-A2L Болт с фланцем
Загрузка ...
27 GBT6177.1-M5-8-A2L Гайка с фланцем
Загрузка ...
28 TD1S486020001K Линия перехода
Загрузка ...
29 TM5Q486010006 Линия перехода
Загрузка ...
30 TX1S486010005 Подушка амортизационная
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
