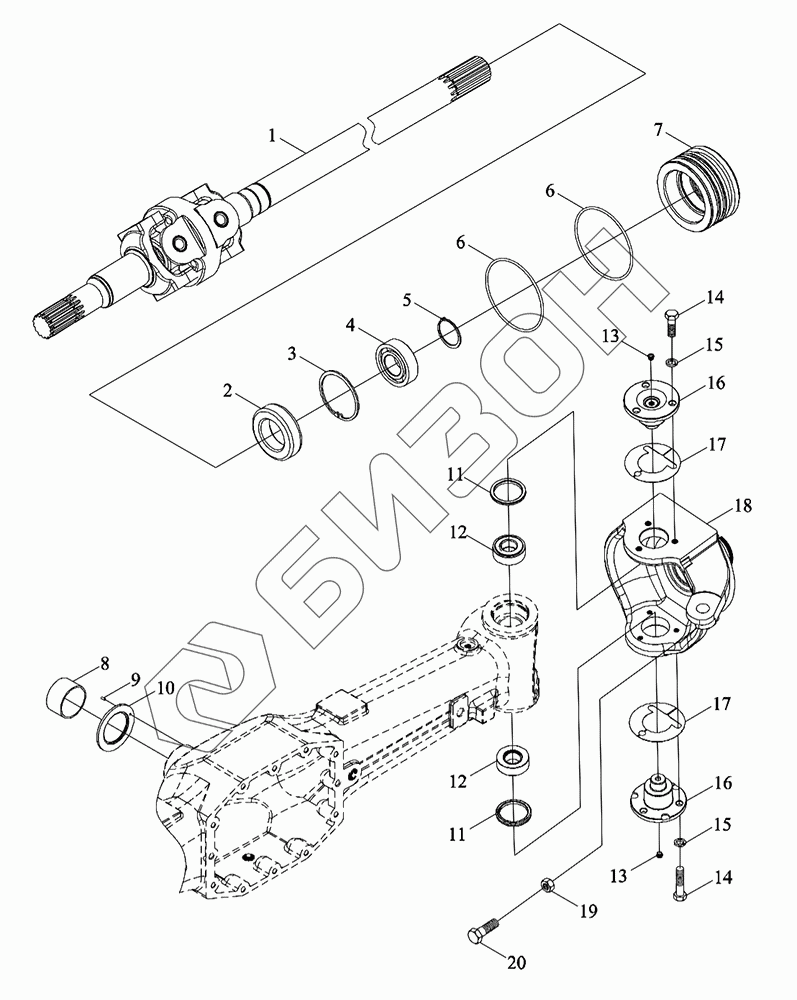

Графический каталог запасных частей к технике: LOVOL TD1SA904-049K. Полуось левая, цапфа

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
6
7
8
9
10
11
11
12
12
13
13
14
14
15
15
16
16
16
16
17
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали Цена
TD1C311010000K TD1C311010000K Передний ведущий мост в сборе
Загрузка ...
TD1C311010002K TD1C311010002K Мост приводный
Загрузка ...
TD2S311050014 TD2S311050014 Цапфа поворотная
Загрузка ...
1 TD904.311K.1.3 Полуось левая в сборе
Загрузка ...
2 TC05311070065 Сальник
Загрузка ...
3 GBT893.1-62 Кольцо эластичное стопорное для отверстий
Загрузка ...
4 GBT276-6007 Шарикоподшипник радиальный
Загрузка ...
5 GBT894.1-35 Кольцо стопорное
Загрузка ...
6 GBT3452.1-85.0X3.55G Кольцо уплотнительное резиновое для гидропневматики
Загрузка ...
7 TD904.311K.1-07 Гнездо сальника
Загрузка ...
8 TD904.311K.1-05 Втулка вала
Загрузка ...
9 GBT119.1-5m6X12-A3L Штырь цилиндрический
Загрузка ...
10 TD904.311K.1-04 Подушка
Загрузка ...
11 TD904.311K.1-14 Сальник
Загрузка ...
12 TS06311010042 Подшипник
Загрузка ...
13 JBT7940.1-M10X1 Пресс-масленка
Загрузка ...
14 GBT16674.2-M12X1.5X30-10.9-A3L Болт с фланцем
Загрузка ...
15 GBT93-12-A0P Шайба стандартная пружинная
Загрузка ...
16 TD1C311010004Ka Шкворень
Загрузка ...
16 TD904.311K.1-08a Крышка нажимная
Загрузка ...
17 TD904.311K.1-10 Прокладка регулировочная
Загрузка ...
18 TD2S311050012b Цапфа поворотная
Загрузка ...
19 GBT6170-M14-8-A3L Гайка шестигранная
Загрузка ...
20 GBT5783-M14X80-10.9-A3L Болт с шестигранной головкой
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
