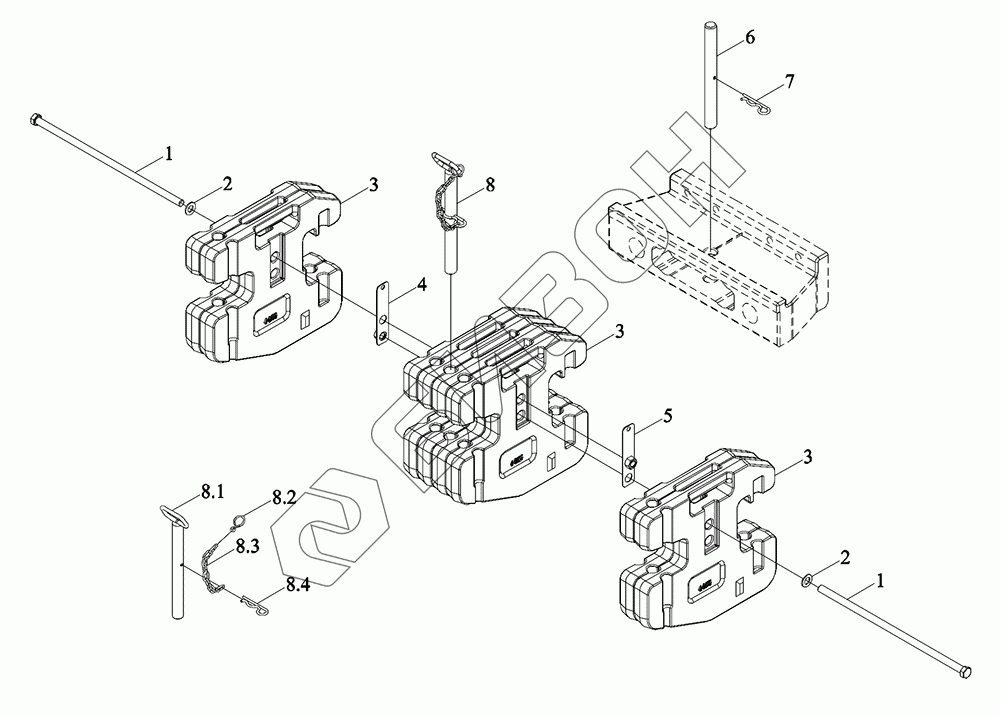

Графический каталог запасных частей к технике: LOVOL TD1SA904-049K. Противовес передний

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
2
3
3
3
4
5
6
7
8
8.1
8.2
8.3
8.4
Позиция на иллюстрации Заводской номер детали Название детали Цена
TD1S741010000 TD1S741010000 Противовес передний в сборе
Загрузка ...
1 TD2S742010012 Болт
Загрузка ...
2 GBT97.1-18-A3L Шайба плоская
Загрузка ...
3 TD2S741040001 Блок противовесный
Загрузка ...
4 TD2S741040003 Плита монтажная
Загрузка ...
5 TD2S741040004 Плита монтажная
Загрузка ...
6 TD2S741040002 Штифт соединительный
Загрузка ...
7 FT800.35.112 Штырь запирающий
Загрузка ...
8 TD2S741040006 Палец буксировочный
Загрузка ...
8.1 TD2S741020007 Палец буксировочный
Загрузка ...
8.2 TG1204.56.1.1-01 Кольцо соединительное
Загрузка ...
8.3 TD2S742010015 Цепь и кольцо
Загрузка ...
8.4 FT800.35.112 Штырь запирающий
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
