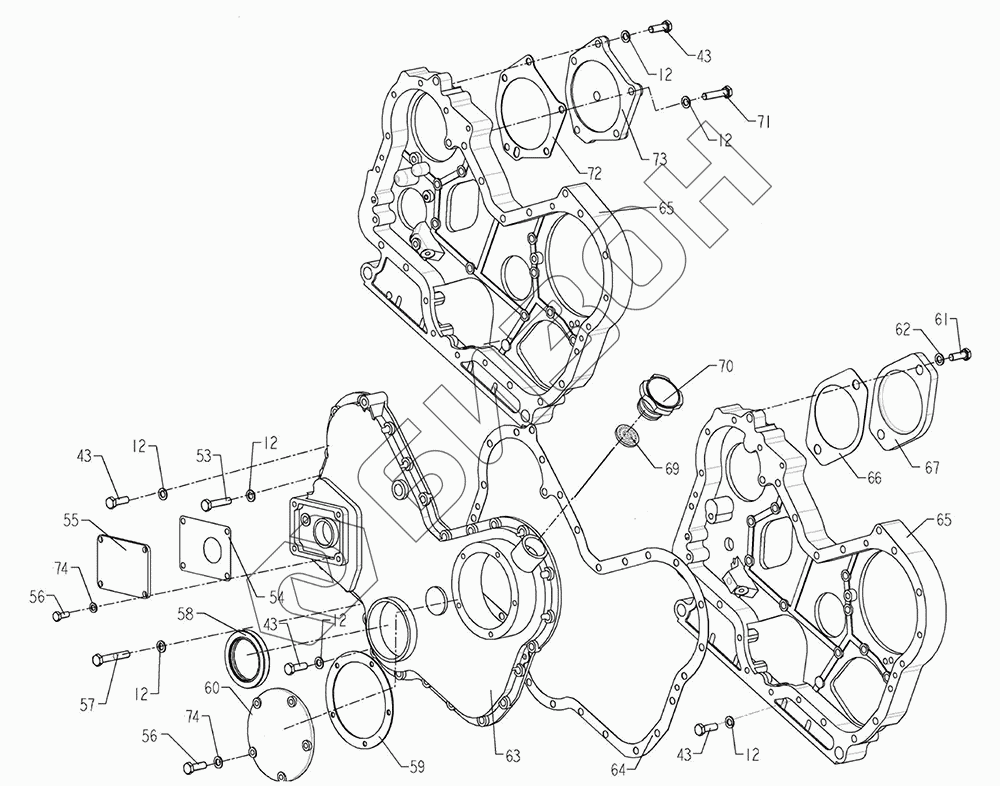

Графический каталог запасных частей к технике: LOVOL TD1SA904-049K. Редуктор корпус

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
43
54
55
56
56
57
57
57
57
57
57
58
59
60
61
62
63
64
65
65
66
67
69
70
71
74
Позиция на иллюстрации Заводской номер детали Название детали Цена
R080021-001 R080021-001 Накладка
Загрузка ...
R710001-001 R710001-001 Подушка
Загрузка ...
4RMIZT22-LW3-1 4RMIZT22-LW3-1 Двигатель
Загрузка ...
43 M10X30GB5783 Болт
Загрузка ...
54 R060029-001 Подушка
Загрузка ...
55 R060028-001 Крышка
Загрузка ...
56 M8X20GB5782 Болт с шестигранной головкой
Загрузка ...
57 M10X60GB5782 Болт с шестигранной головкой
Загрузка ...
57 M10X70GB5782 Болт с шестигранной головкой
Загрузка ...
57 M10X90GB5782 Болт с шестигранной головкой
Загрузка ...
58 R080006-003 Сальник
Загрузка ...
59 R080005-003-A Подушка
Загрузка ...
60 R080004-008 Крышка
Загрузка ...
61 M12X30GB5783 Болт с шестигранной головкой
Загрузка ...
62 12GB848-140HV Шайба небольшая
Загрузка ...
63 R080101-034 Крышка
Загрузка ...
64 R080003-005-A Подушка
Загрузка ...
65 R080001-027 Редуктор
Загрузка ...
66 R060029-001 Подушка
Загрузка ...
67 R060028-001 Крышка
Загрузка ...
69 R080302-002 Сетка фильтровальная
Загрузка ...
70 R080303-005 Крышка топливного бака
Загрузка ...
71 M10X75GB5782 Болт с шестигранной головкой
Загрузка ...
74 8GB848-140HV-ZnD Шайба небольшая
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
