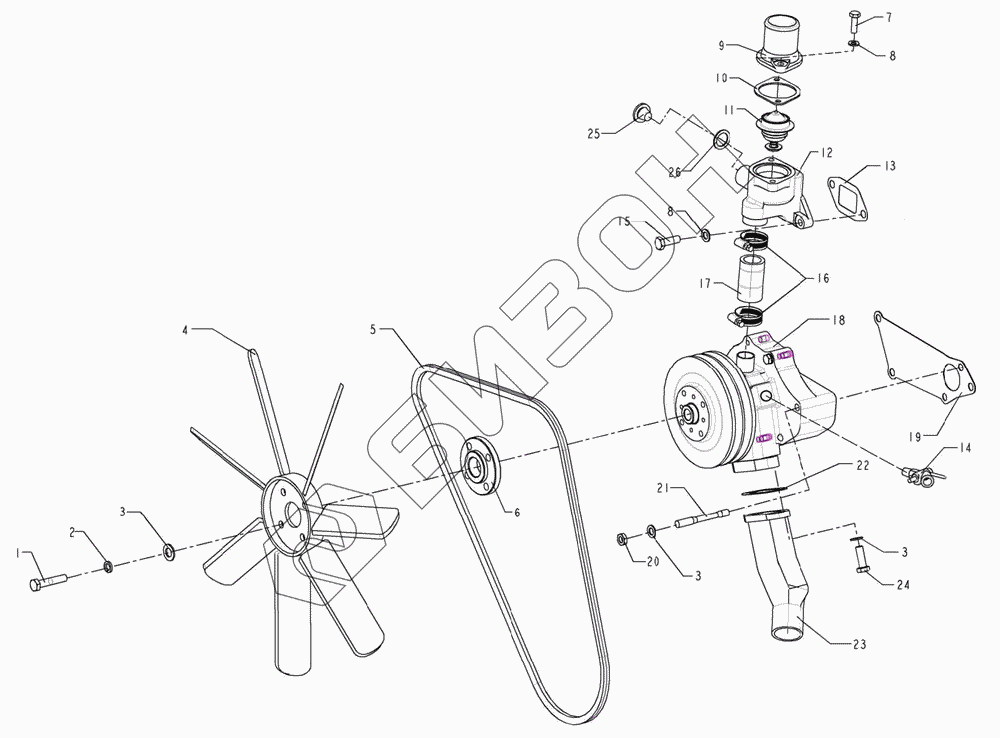

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Двигатель 12
1
2
3
3
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 4RMIZT22-LW3-1 | 4RMIZT22-LW3-1 | Двигатель |
Загрузка ...
|
|
| 1 | M10X95GB5782 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 2 | 10GB93 | Кольцо прокладочное |
Загрузка ...
|
|
| 3 | 10GB848-140HV-ZnD | Шайба небольшая |
Загрузка ...
|
|
| 4 | R520100-008 | Вентилятор |
Загрузка ...
|
|
| 5 | R520001-007 | Ремень |
Загрузка ...
|
|
| 6 | R520003-013 | Подушка вентилятора |
Загрузка ...
|
|
| 7 | M8X25GB5783 | Болт |
Загрузка ...
|
|
| 8 | 8GB848-140HV-ZnD | Шайба небольшая |
Загрузка ...
|
|
| 9 | R530001-002 | Крышка |
Загрузка ...
|
|
| 10 | R530002-002 | Подушка |
Загрузка ...
|
|
| 11 | R530200-001 | Термостат |
Загрузка ...
|
|
| 12 | R530100-NHL1 | Термостат |
Загрузка ...
|
|
| 13 | R530004-002 | Термостат |
Загрузка ...
|
|
| 14 | R020300-007 | Кран |
Загрузка ...
|
|
| 15 | M8X30GB5783 | Болт |
Загрузка ...
|
|
| 16 | B21-30GB566 | Хомутик |
Загрузка ...
|
|
| 17 | R530003-002 | Шланг резиновый |
Загрузка ...
|
|
| 18 | R510100-019 | Насос водяной |
Загрузка ...
|
|
| 19 | R510007-002 | Подушка |
Загрузка ...
|
|
| 20 | M10GB6170-8-HY | Болт |
Загрузка ...
|
|
| 21 | AM10X80GB898-8.8-Zn.D | Шпилька с двойной головкой |
Загрузка ...
|
|
| 22 | R510009-002 | Прокладка |
Загрузка ...
|
|
| 23 | R510011-006 | Трубка соединительная |
Загрузка ...
|
|
| 24 | M10X30GB5783 | Болт |
Загрузка ...
|
|
| 25 | R010109-008 | Пробка резьбовая |
Загрузка ...
|
|
| 26 | 01028-001 | Кольцо прокладочное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
