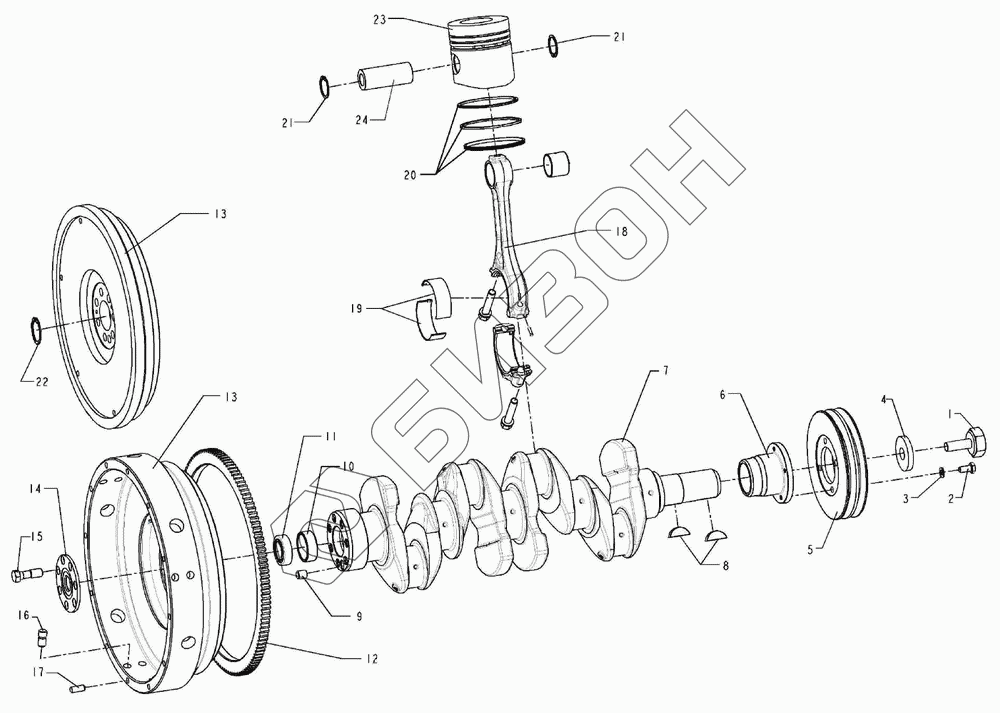

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Двигатель 6
1
2
3
4
5
6
7
8
9
10
10
11
12
13
13
14
15
17
18
19
20
21
21
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 4RMIZT22-LW3-1 | 4RMIZT22-LW3-1 | Двигатель |
Загрузка ...
|
|
| 1 | R040008-001 | Храповик пусковой рукоятки |
Загрузка ...
|
|
| 2 | M10X22GB5783 | Болт |
Загрузка ...
|
|
| 3 | 10GB93 | Кольцо прокладочное |
Загрузка ...
|
|
| 4 | R040007-001 | Кольцо ограничительное |
Загрузка ...
|
|
| 5 | R040003-016 | Шкив |
Загрузка ...
|
|
| 6 | R040004-001 | Ступица |
Загрузка ...
|
|
| 7 | R040001-002 | Вал коленчатый |
Загрузка ...
|
|
| 8 | R040015-001 | Шпонка |
Загрузка ...
|
|
| 9 | A14X22GB119 | Штырь цилиндрический |
Загрузка ...
|
|
| 10 | R040025-004 | Втулка фиксирующая |
Загрузка ...
|
|
| 10 | R040025-005 | Втулка фиксирующая |
Загрузка ...
|
|
| 11 | 6303-2RSGB276 | Подшипник |
Загрузка ...
|
|
| 12 | R040102-002 | Венец маховика зубчатый |
Загрузка ...
|
|
| 13 | R040101-033 | Маховик |
Загрузка ...
|
|
| 14 | R040005-001 | Подушка |
Загрузка ...
|
|
| 15 | R040009-001 | Болт |
Загрузка ...
|
|
| 17 | A14X22GB119 | Штырь цилиндрический |
Загрузка ...
|
|
| 18 | R050100-004 | Шатун |
Загрузка ...
|
|
| 19 | R050005-001 | Вкладыш |
Загрузка ...
|
|
| 20 | R050002-002-JH | Кольцо поршневое |
Загрузка ...
|
|
| 21 | 38GB893.1 | Кольцо ограничительное |
Загрузка ...
|
|
| 23 | R050001-011 | Поршень |
Загрузка ...
|
|
| 24 | R050004-003 | Палец поршневой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
