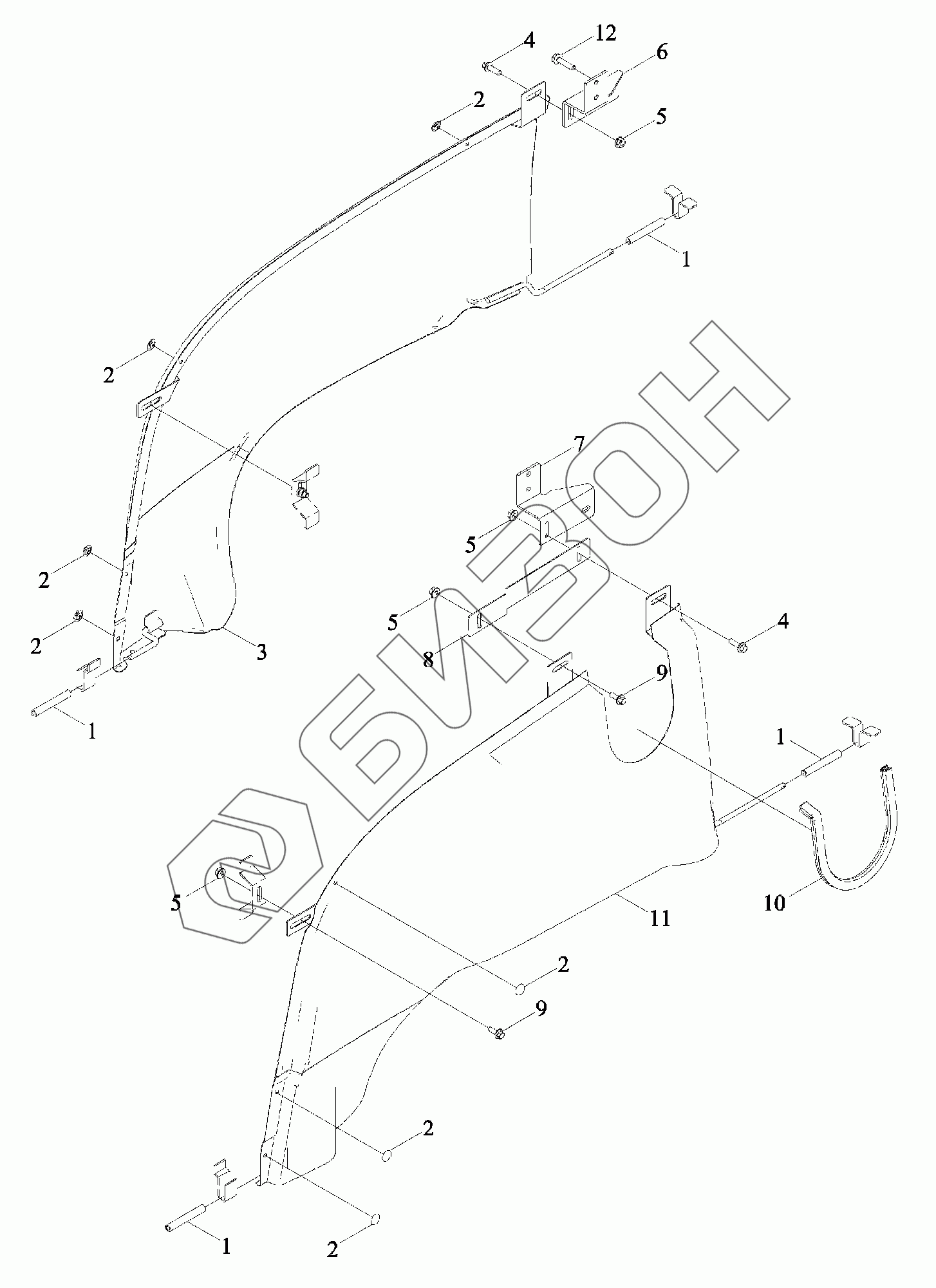

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Капот 3

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
1
1
2
2
2
2
2
2
2
3
4
4
5
5
5
5
6
7
8
9
9
10
11
12
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM5D471010000K TM5D471010000K Капот в сборе
Загрузка ...
TM5D471010009K TM5D471010009K Плита боковая
Загрузка ...
1 TS06471024003 Втулка резиновая
Загрузка ...
2 TS06471014003 Заглушка
Загрузка ...
3 TD1S471060010K Плита боковая
Загрузка ...
4 GBT5789-M8X25-8.8-A2L Болт с фланцем
Загрузка ...
5 GBT6177.1-M8-8-A2L Гайка с фланцем
Загрузка ...
6 TM5D471010006K Кронштейн
Загрузка ...
7 TM5D471010005K Кронштейн
Загрузка ...
8 TH04471010021 Кронштейн соединительный
Загрузка ...
9 GBT5789-M8X20-8.8-A2L Болт с фланцем
Загрузка ...
10 TH04471010009 Полоса уплотнительная
Загрузка ...
11 TD1S471030005K Плита боковая
Загрузка ...
12 GBT5789-M8X35-8.8-A2L Болт с фланцем
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
