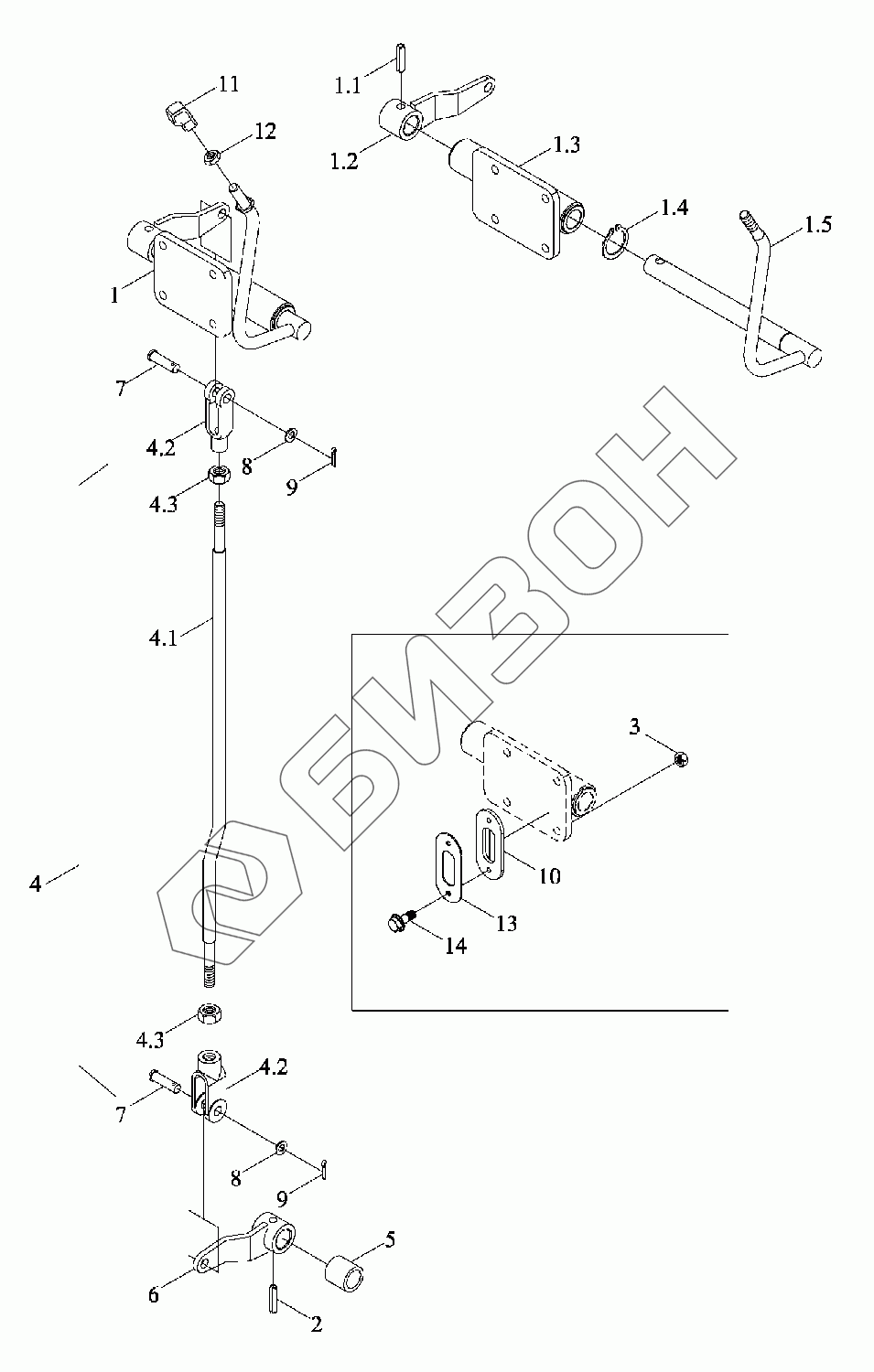

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Механизм управления раздаточной коробкой
1
1.1
1.2
1.3
1.4
1.5
2
3
4
4.1
4.2
4.2
4.3
4.3
5
6
7
7
8
8
9
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS06423010000 | TS06423010000 | Механизм управления раздаточной коробкой в сборе |
Загрузка ...
|
|
| 1 | TS06423010020 | Рычаг управления |
Загрузка ...
|
|
| 1.1 | GBT879.3-8X35 | Штырь |
Загрузка ...
|
|
| 1.2 | TS06423010012 | Рычаг качающийся |
Загрузка ...
|
|
| 1.3 | TS06423010008 | Кронштейн |
Загрузка ...
|
|
| 1.4 | GBT894.1-20-A3L | Кольцо стопорное |
Загрузка ...
|
|
| 1.5 | TS06423010001 | Рычаг управления |
Загрузка ...
|
|
| 2 | GBT879.3-8X35 | Штырь |
Загрузка ...
|
|
| 3 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 4 | TS06423010016 | Тяга |
Загрузка ...
|
|
| 4.1 | TS06423010007 | Тяга |
Загрузка ...
|
|
| 4.2 | FT300.43.108 | Вилка передняя |
Загрузка ...
|
|
| 4.3 | GBT6170-M10-8-A3L | Гайка |
Загрузка ...
|
|
| 5 | FT804.42B.160a | Втулка |
Загрузка ...
|
|
| 6 | TS06423010005a | Рычаг качающийся |
Загрузка ...
|
|
| 7 | GBT882-B10X30-A3L | Ось |
Загрузка ...
|
|
| 8 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 9 | GBT91-3.2X20-A3L | Шплинт |
Загрузка ...
|
|
| 10 | TS06423010014 | Уплотнение |
Загрузка ...
|
|
| 11 | TS04423010001 | Ручка управления |
Загрузка ...
|
|
| 12 | GBT6172.1-M10-04-A3L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 13 | TS06423010015 | Пластина нажимная |
Загрузка ...
|
|
| 14 | GBT16674.1-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
