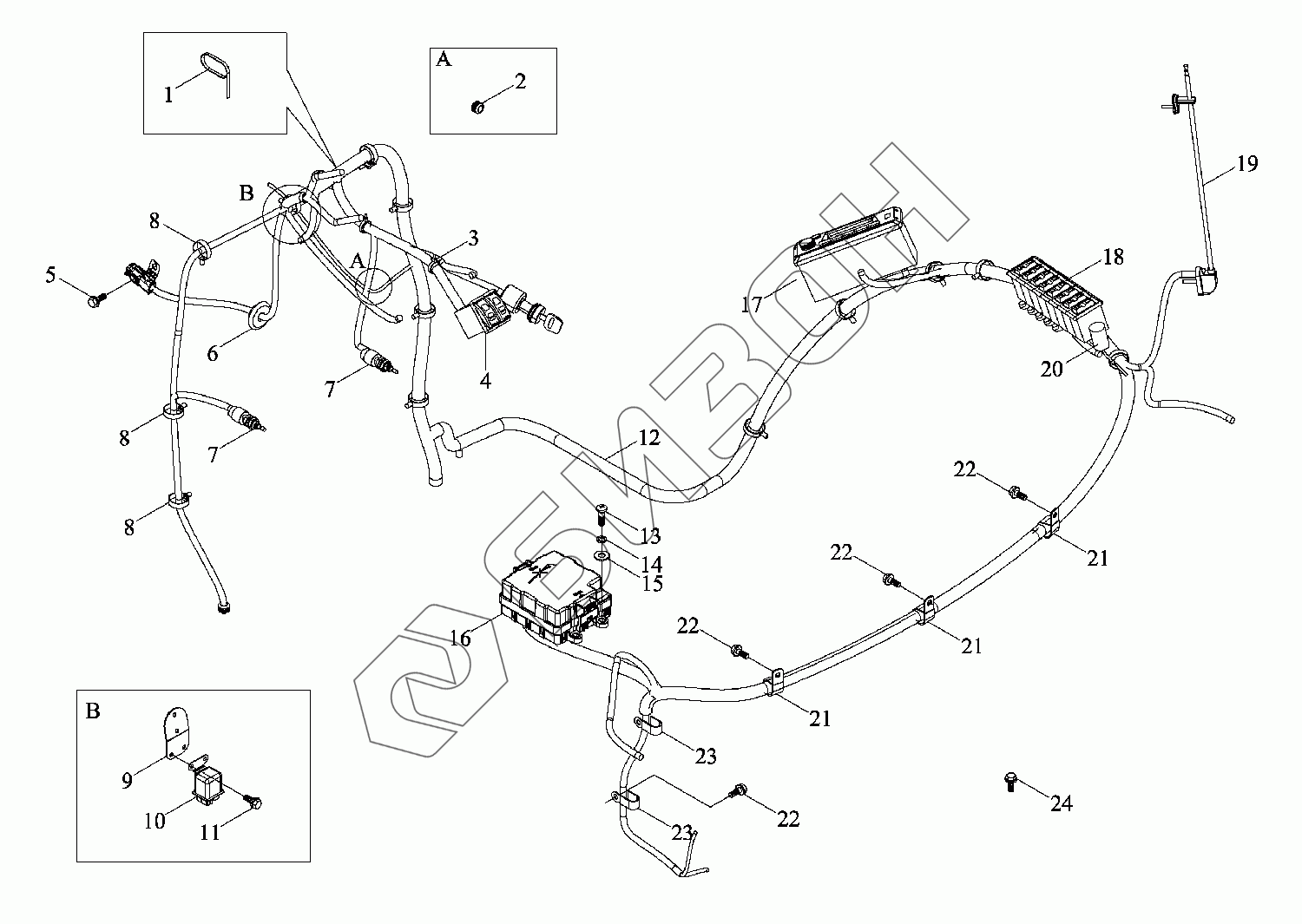

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Монтажный блок жгута проводов кузова
1
2
3
4
5
6
7
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
21
22
22
22
22
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TX1S482050000K | TX1S482050000K | Монтажный блок жгута проводов кузова в сборе |
Загрузка ...
|
|
| 1 | Q67405200 | Лента стяжная |
Загрузка ...
|
|
| 2 | FT65.48.094 | Диафрагма резиновая |
Загрузка ...
|
|
| 3 | Q67405100 | Лента стяжная |
Загрузка ...
|
|
| 4 | TP4M482010004 | Выключатель |
Загрузка ...
|
|
| 5 | GBT5789-M8X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 6 | TS06482010011 | Диафрагма резиновая |
Загрузка ...
|
|
| 7 | RV03701000007 | Переключатель нормально закрытый |
Загрузка ...
|
|
| 8 | 3203505D9-L | Хомуты для кабеля |
Загрузка ...
|
|
| 9 | TD2S482100010 | Кронштейн |
Загрузка ...
|
|
| 10 | FT300.48.055 | Реле |
Загрузка ...
|
|
| 11 | GBT5789-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 12 | TX1S482040001K | Жгут проводов |
Загрузка ...
|
|
| 13 | GBT818-M6X25-4.8-A2L | Винт с крестообразным шлицем и цилиндрической головкой |
Загрузка ...
|
|
| 14 | GBT93-6-A3L | Гровер |
Загрузка ...
|
|
| 15 | GBT97.1-6-A3L | Шайба плоская |
Загрузка ...
|
|
| 16 | TC05482140002K | Коробка электрооборудования |
Загрузка ...
|
|
| 17 | TS04482010010 | MP3 |
Загрузка ...
|
|
| 18 | TC05482220002K | Выключатель |
Загрузка ...
|
|
| 19 | TS06482010006 | Антенна |
Загрузка ...
|
|
| 20 | G25A9.29.5-01 | Руководство по эксплуатации |
Загрузка ...
|
|
| 21 | TS06482010005 | Зажим жгута проводов |
Загрузка ...
|
|
| 22 | GBT5789-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 23 | FT65.48.095 | Зажим для крепления жгута проводов-1 |
Загрузка ...
|
|
| 24 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
