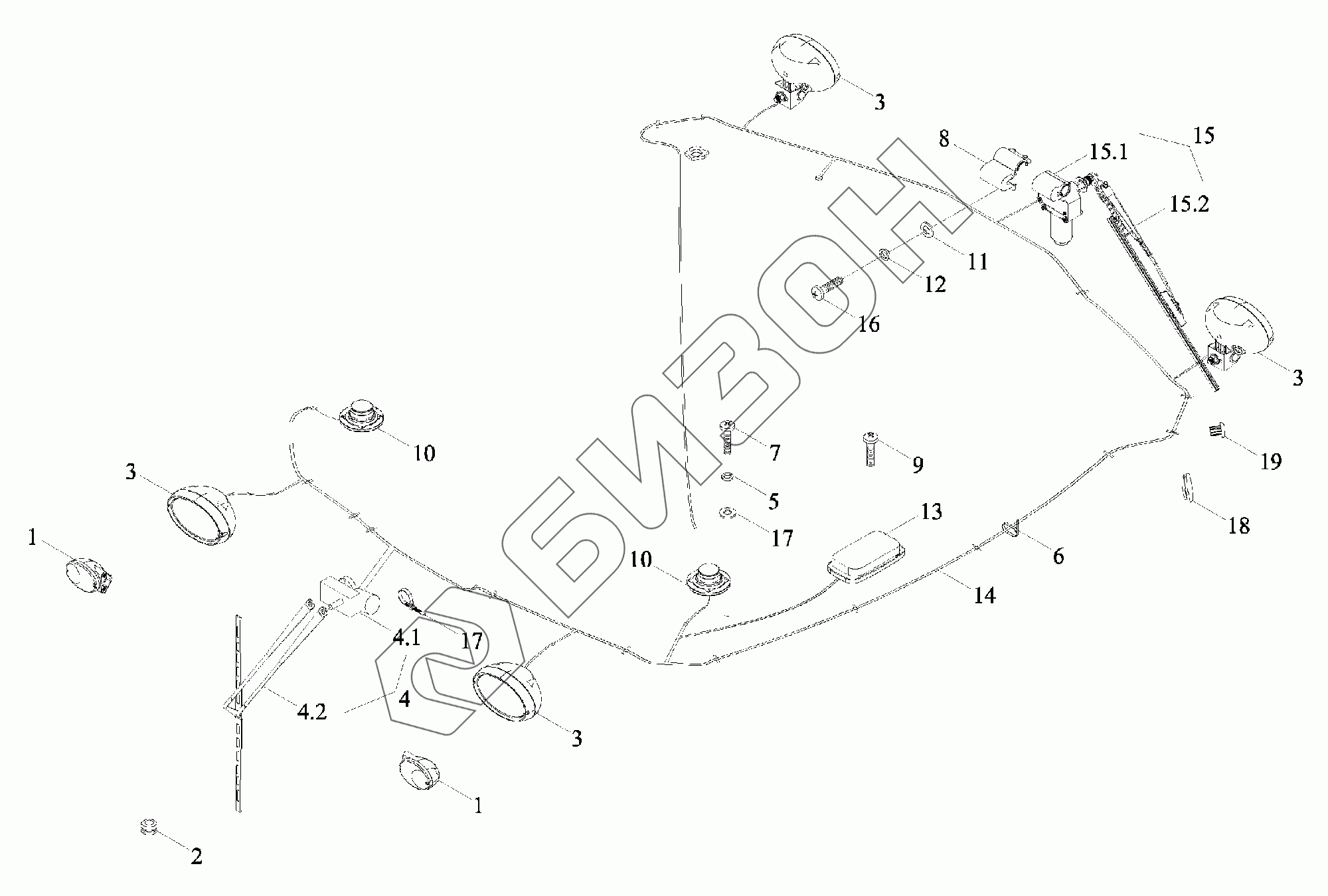

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Монтажный блок жгута проводов верхнего освещения
1
1
2
3
3
3
3
4
4.1
4.2
5
6
7
8
9
10
10
11
12
13
14
15
15.1
15.2
16
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TX1S486020000K | TX1S486020000K | Монтажный блок жгута проводов верхнего освещения в сборе |
Загрузка ...
|
|
| 1 | TS06486020002K | Лампа порученя |
Загрузка ...
|
|
| 2 | FT65.48.094 | Диафрагма резиновая |
Загрузка ...
|
|
| 3 | TY3S486010001K | Светильник переносный |
Загрузка ...
|
|
| 4 | TS06486010005 | Стеклоочиститель |
Загрузка ...
|
|
| 4.1 | TS06486010007 | Стеклоочиститель |
Загрузка ...
|
|
| 4.2 | TK4860013000 | Стержень |
Загрузка ...
|
|
| 5 | GBT93-4-A3L | Гровер |
Загрузка ...
|
|
| 6 | 3203505D9-L | Держатель |
Загрузка ...
|
|
| 7 | GBT818-M4X16-4.8-A2L | Винт |
Загрузка ...
|
|
| 8 | TS04486010008 | Крышка защитная |
Загрузка ...
|
|
| 9 | GBT845-ST4.8X19 | Саморез |
Загрузка ...
|
|
| 10 | TS04486010003 | Динамик |
Загрузка ...
|
|
| 11 | GBT97.1-5-A3L | Шайба плоская |
Загрузка ...
|
|
| 12 | GBT93-5-A3L | Гровер |
Загрузка ...
|
|
| 13 | TS06486010006 | Лампа внутренне-верхняя |
Загрузка ...
|
|
| 14 | TS06486010001 | Жгут проводов |
Загрузка ...
|
|
| 15 | TB1S486010002K | Стеклоочиститель задний в сборе |
Загрузка ...
|
|
| 15.1 | TB1S486010004K | Электродвигатель стеклоочистителя |
Загрузка ...
|
|
| 15.2 | TK4860014000 | Стеклоочиститель |
Загрузка ...
|
|
| 16 | GBT818-M5X16-4.8-A2L | Винт |
Загрузка ...
|
|
| 17 | GBT97.1-4-A3L | Шайба плоская |
Загрузка ...
|
|
| 18 | TS04451010020 | Заглушка |
Загрузка ...
|
|
| 19 | TS04451010030 | Заглушка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
