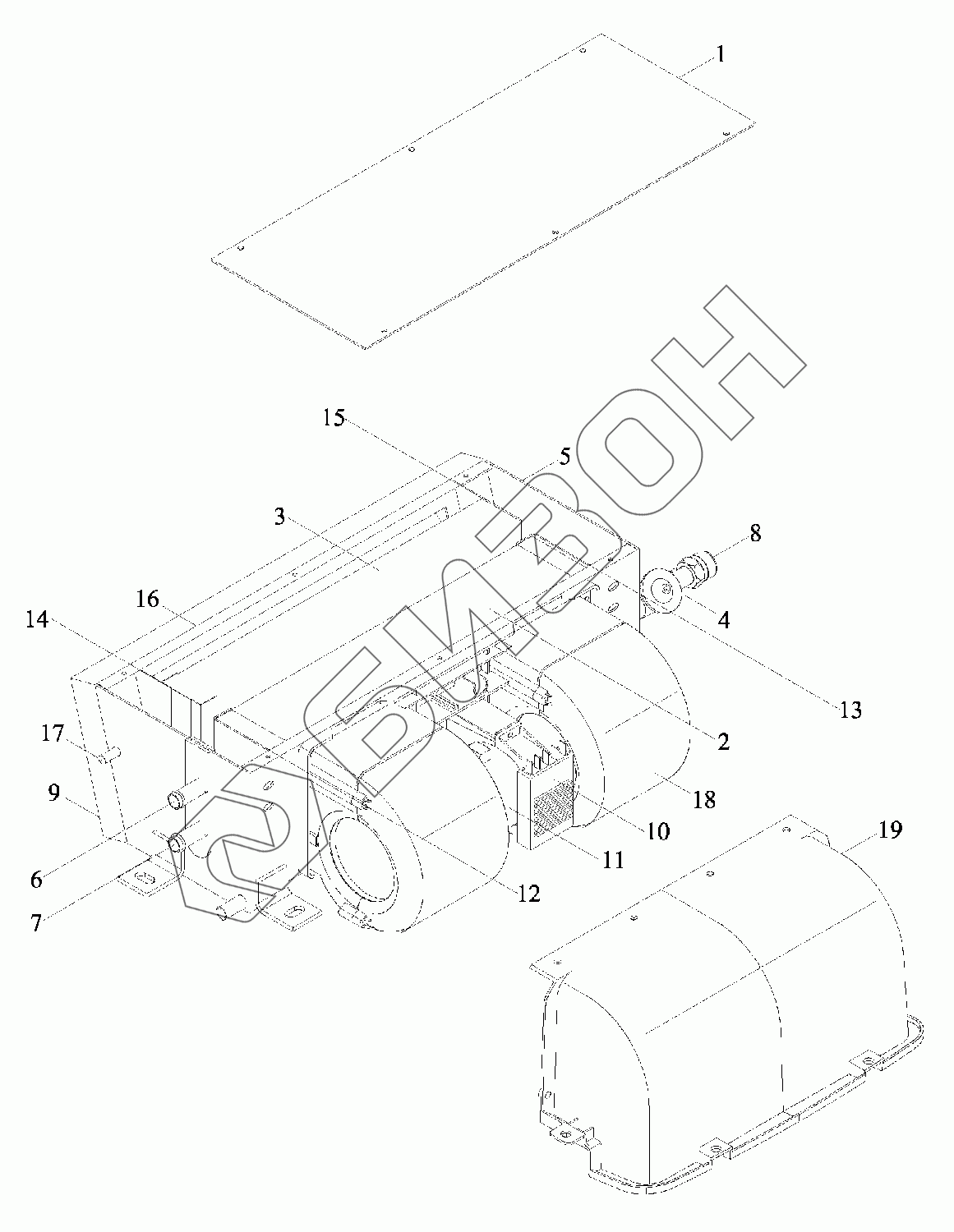

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Система кондиционирования воздуха - кабина 2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали Цена
TS06811010062 TS06811010062 Испаритель в сборе
Загрузка ...
TP4P811020000 TP4P811020000 Система кондиционирования воздуха
Загрузка ...
1 TS06811010022 Накладка
Загрузка ...
2 TS06811010014 Корпус
Загрузка ...
3 TS06811010015 Сердечник теплого воздуха
Загрузка ...
4 TS06811010018 Клапан расширительный
Загрузка ...
5 TS06811010017 Электродвигатель
Загрузка ...
6 TS06811010019 Штуцер заливной
Загрузка ...
7 TS06811010020 Штуцер сливной
Загрузка ...
8 TS06811010021 Штуцер соединительный
Загрузка ...
9 TS06811010023 Корпус картера
Загрузка ...
10 TS06811010024 Регулятор
Загрузка ...
11 TS06811010025 Электродвигатель
Загрузка ...
12 TS06811010027 Пластина крепёжная
Загрузка ...
13 TS06811010028 Пластина крепёжная
Загрузка ...
14 TS06811010029 Пластина крепёжная
Загрузка ...
15 TS06811010030 Пластина крепёжная
Загрузка ...
16 TS06811010031 Плита
Загрузка ...
17 TS06811010032 Стержень
Загрузка ...
18 TS06811010026 Вентилятор
Загрузка ...
19 TS06811010060 Подставка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
