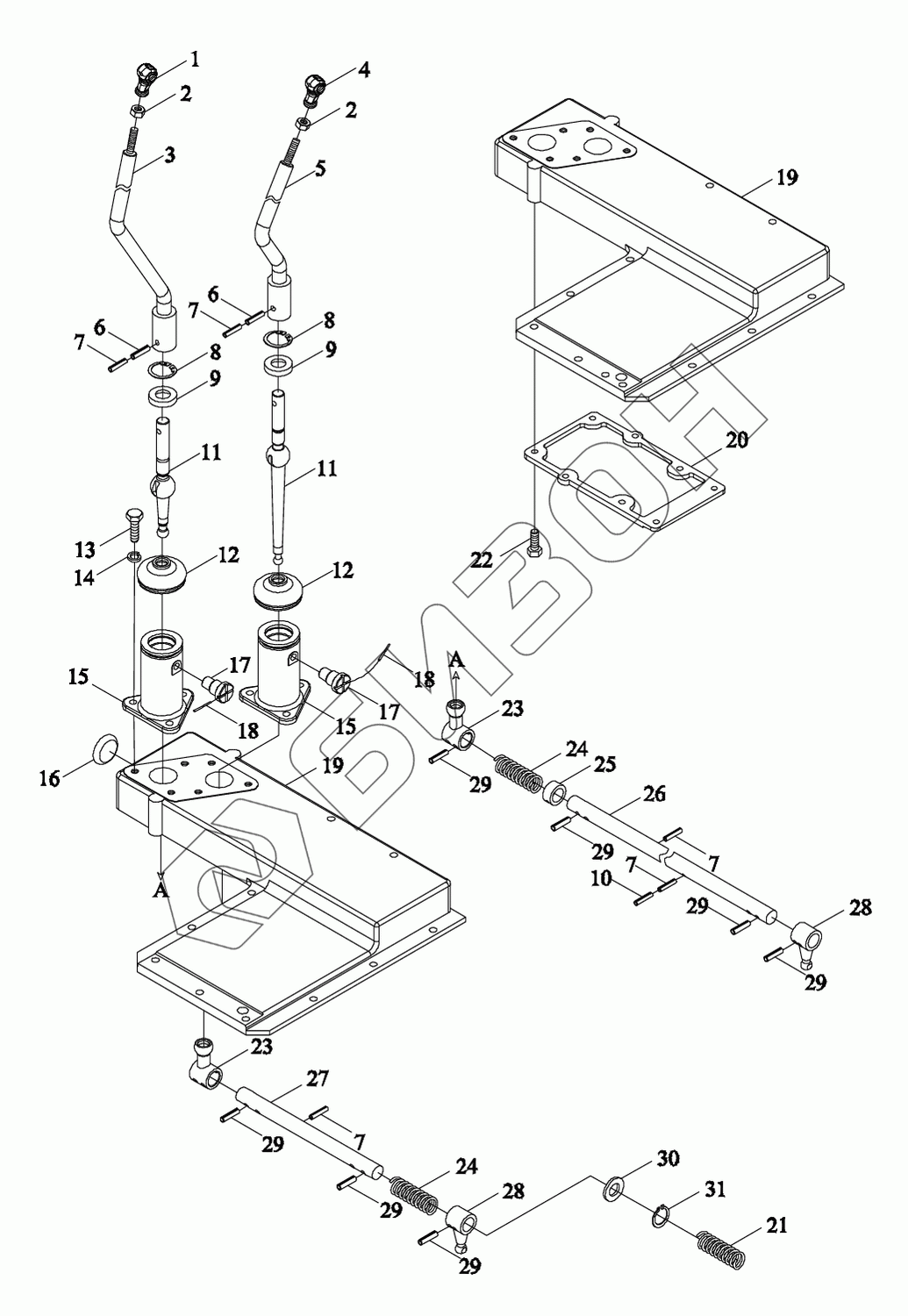

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Боковой механизм управления 2
1
2
2
3
4
5
6
6
7
7
7
7
8
8
9
9
10
11
11
12
12
13
14
15
15
16
17
17
18
18
19
19
20
21
22
23
24
24
25
26
27
28
28
29
29
29
29
29
29
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS06373040000 | TS06373040000 | Механизм управления боковой в сборе |
Загрузка ...
|
|
| TS06373010003 | TS06373010003 | Механизм управления боковой |
Загрузка ...
|
|
| 1 | TS06373010002 | Рукоятка |
Загрузка ...
|
|
| 2 | GBT6170-M10-8-A3L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 3 | TD800A.373B.1.3b | Рычаг управления |
Загрузка ...
|
|
| 4 | TS06373010001 | Ручка управления |
Загрузка ...
|
|
| 5 | TD800A.373B.1.2b | Рычаг управления |
Загрузка ...
|
|
| 6 | GBT879.1-8X35 | Штифт зластичный цилиндрический |
Загрузка ...
|
|
| 7 | GBT879.1-5X32 | Штифт цилиндрический эластичный |
Загрузка ...
|
|
| 8 | GBT893.1-40 | Кольцо стопорное для отверстий |
Загрузка ...
|
|
| 9 | FT800A.37.305 | Гнездо нейлоновое |
Загрузка ...
|
|
| 10 | GBT879.1-3X32 | Штифт цилиндрический эластичный |
Загрузка ...
|
|
| 11 | TD800A.373B.1-03a | Рычаг управления |
Загрузка ...
|
|
| 12 | FT800A.37.307 | Чехол резиновый |
Загрузка ...
|
|
| 13 | GBT70.1-M10X20-8.8-A3L | Винт с цилиндрической головкой и внутренним шестигранником |
Загрузка ...
|
|
| 14 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 15 | TD800A.373B.1-04 | Основание опорное |
Загрузка ...
|
|
| 16 | Q72224 | Пробка коническая |
Загрузка ...
|
|
| 17 | FT800A.37.326 | Штифт фиксирующий |
Загрузка ...
|
|
| 18 | TF1004.374-02 | Проволока стальная низкоуглеродистая СЗ-1,4х250 |
Загрузка ...
|
|
| 19 | FT800A.37N.308a | Крышка управляющяя |
Загрузка ...
|
|
| 20 | FT800A.37.309a | Крышка нижняя |
Загрузка ...
|
|
| 21 | TB604.374B.1-15 | Пружина |
Загрузка ...
|
|
| 22 | GBT16674.1-M8X20-8.8-A2L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 23 | TD800A.373B.1-02c | Поводок |
Загрузка ...
|
|
| 24 | TF1254.373.1-02 | Пружина |
Загрузка ...
|
|
| 25 | FT800A.37.314 | Втулка |
Загрузка ...
|
|
| 26 | TD800A.373B.1-01b | Рукоятка передачи |
Загрузка ...
|
|
| 27 | FT800A.37.312b | Рукоятка передачи |
Загрузка ...
|
|
| 28 | FT800A.37.315a | Поводок |
Загрузка ...
|
|
| 29 | GBT879.1-8X32 | Штифт цилиндрический эластичный |
Загрузка ...
|
|
| 30 | GBT97.1-16-A3L | Шайба плоская |
Загрузка ...
|
|
| 31 | TB604.374B.1-14 | Кольцо стопорное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
