Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Брызговик правый передний

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.2
1.3
1.4
2
3
3.1
3.2
3.3
3.4
3.5
3.6
3.7
3.8
3.9
3.10
3.11
3.12
3.13
3.14
3.15

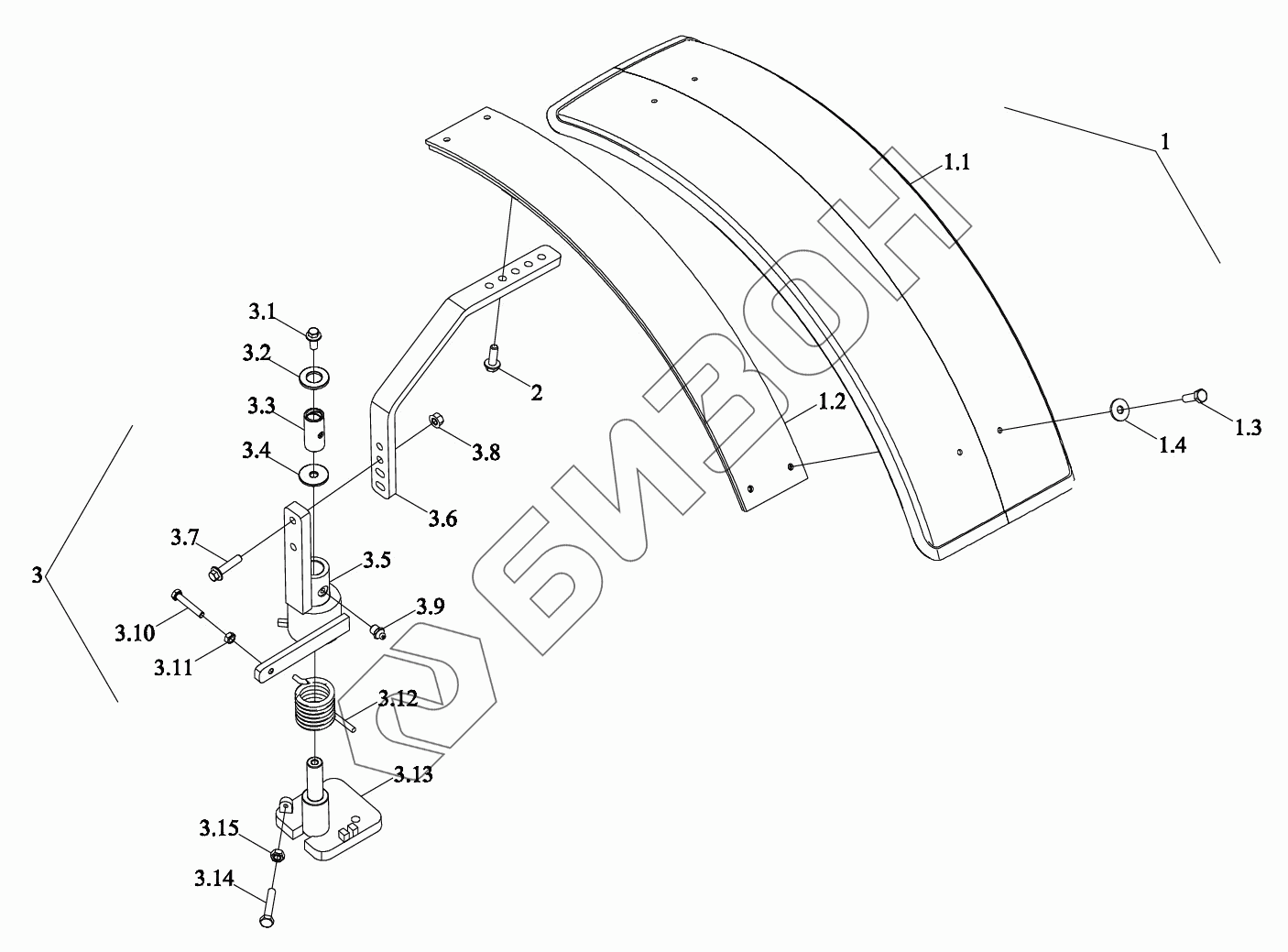

Позиция на иллюстрации Заводской номер детали Название детали Цена
TM5D477010000K TM5D477010000K Брызговик передний
Загрузка ...
TM5D477012000K TM5D477012000K Брызговик правый передний
Загрузка ...
1 TM5D477013100K Щиток грязевой
Загрузка ...
1.1 TM5D477013101K Щиток грязевой
Загрузка ...
1.2 TM5D477013102K Накладка
Загрузка ...
1.3 GBT5783-M8X25-8.8-A2L Болт с шестигранной головкой
Загрузка ...
1.4 GBT96.1-8-A2 Шайба большая
Загрузка ...
2 GBT5789-M12X35-8.8-A3L Болт с фланцем
Загрузка ...
3 TM5D477012100K Кронштейн
Загрузка ...
3.1 GBT16674.1-M12X25-8.8-A3L Болт с фланцем
Загрузка ...
3.2 TB400.475-07 Шайба
Загрузка ...
3.3 TB400.475-05 Втулка
Загрузка ...
3.4 TB400.475-06 Шайба
Загрузка ...
3.5 TM5D477012120K Кронштейн
Загрузка ...
3.6 TM5D477011110K Стент
Загрузка ...
3.7 GBT16674.1-M12X50-8.8-A3L Болт с фланцем
Загрузка ...
3.8 GBT6177.1-M12-10-A3L Гайка с фланцем
Загрузка ...
3.9 JBT7940.1-M10X1 Пресс-масленка
Загрузка ...
3.10 GBT5783-M10X60-10.9-A2L Болт с шестигранной головкой
Загрузка ...
3.11 GBT6170-M10-8-A3L Гайка
Загрузка ...
3.12 TD1C477020009K Пружина кручения
Загрузка ...
3.13 TD1C477030004K Плита монтажная
Загрузка ...
3.14 GBT5783-M8X45-8.8-A2L Болт с шестигранной головкой
Загрузка ...
3.15 GBT6170-M8-8-A2L Гайка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
