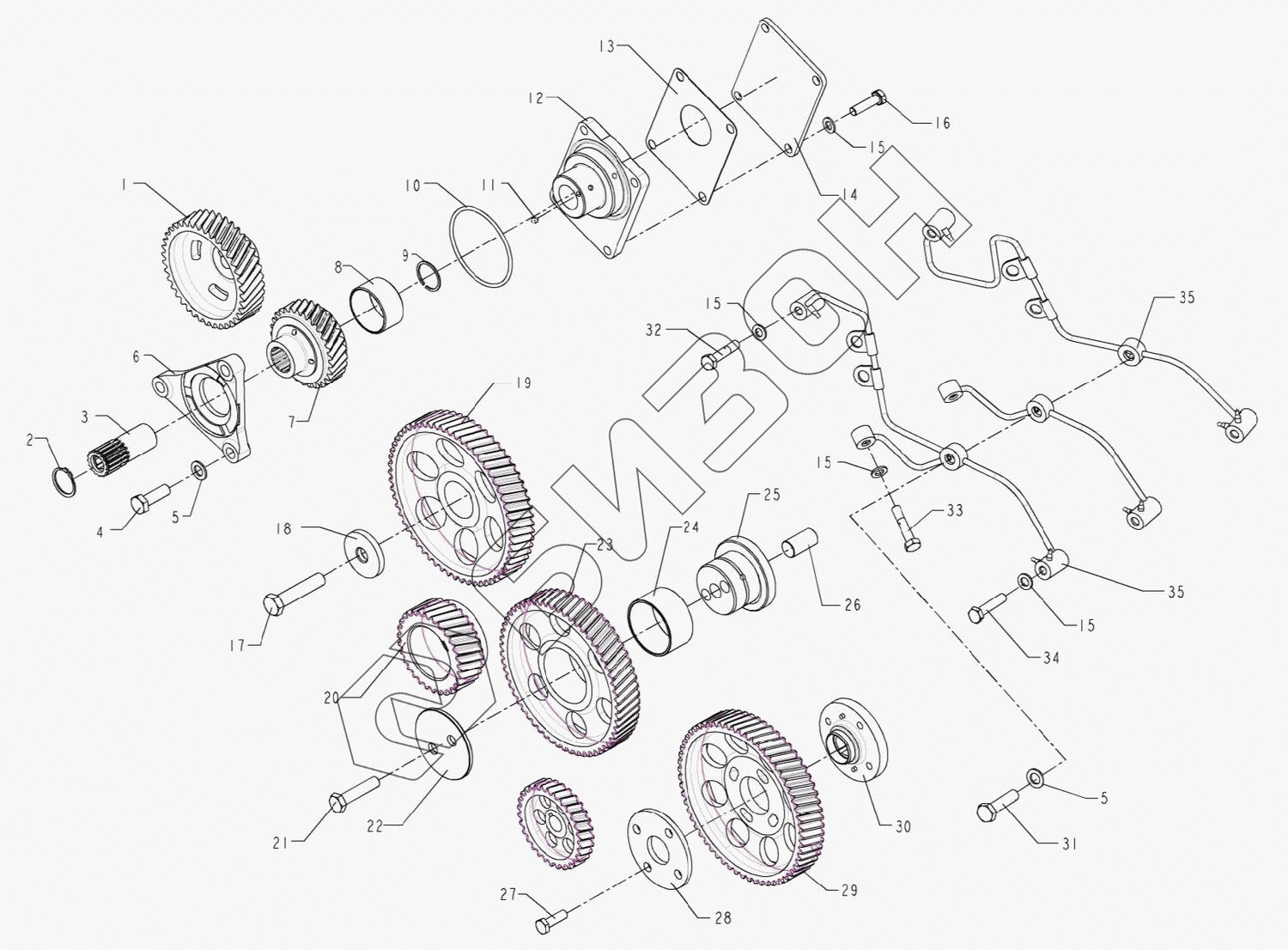

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Двигатель 7
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 4RMIZT22-LW3-1 | 4RMIZT22-LW3-1 | Двигатель |
Загрузка ...
|
|
| 1 | R060021-001 | Колесо зубчатое |
Загрузка ...
|
|
| 2 | 34GB894.1 | Кольцо стопорное |
Загрузка ...
|
|
| 3 | R060025-002 | Кожух |
Загрузка ...
|
|
| 4 | M10X30GB5783 | Болт |
Загрузка ...
|
|
| 5 | 10GB848-140HV-ZnD | Шайба небольшая |
Загрузка ...
|
|
| 6 | R060026-002 | Плита упорная |
Загрузка ...
|
|
| 7 | R061101-002 | Колесо зубчатое |
Загрузка ...
|
|
| 8 | R061102-002 | Втулка |
Загрузка ...
|
|
| 9 | 35GB895.2 | Кольцо ограничительное |
Загрузка ...
|
|
| 10 | 80X3.1GB1235-76 | Кольцо в форме О |
Загрузка ...
|
|
| 11 | R060027-001 | Заглушка |
Загрузка ...
|
|
| 12 | R060024-006 | Ступица шестени |
Загрузка ...
|
|
| 13 | R060029-001 | Подушка |
Загрузка ...
|
|
| 14 | R060028-001 | Крышка |
Загрузка ...
|
|
| 15 | 8GB848-140HV-ZnD | Шайба небольшая |
Загрузка ...
|
|
| 16 | M8X30GB5783 | Болт |
Загрузка ...
|
|
| 17 | M12X55GB5782 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 18 | R060004-001 | Кольцо ограничительное |
Загрузка ...
|
|
| 19 | R060003-001 | Колесо зубчатое |
Загрузка ...
|
|
| 20 | R060001-001 | Колесо зубчатое |
Загрузка ...
|
|
| 21 | M10X65GB5782 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 22 | R060011-001 | Плита упорная |
Загрузка ...
|
|
| 23 | R060101-002 | Колесо зубчатое |
Загрузка ...
|
|
| 24 | R060102-001 | Втулка |
Загрузка ...
|
|
| 25 | R060009-001 | Вал |
Загрузка ...
|
|
| 26 | A12X25GB119 | Штырь цилиндрический |
Загрузка ...
|
|
| 27 | M8X30GB5783 | Болт |
Загрузка ...
|
|
| 28 | R060007-001 | Плита нажимная |
Загрузка ...
|
|
| 29 | R060005-009 | Колесо зубчатое |
Загрузка ...
|
|
| 30 | R060006-002 | Ступица |
Загрузка ...
|
|
| 31 | R060012-001 | Винт |
Загрузка ...
|
|
| 32 | R060022-001 | Винт |
Загрузка ...
|
|
| 33 | R060022-002 | Винт |
Загрузка ...
|
|
| 34 | M8X40GB5783 | Болт |
Загрузка ...
|
|
| 35 | R060200-003 | Узел маслопровода |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
