Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Кабина 3

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
3
4
5
6
7
8
8
8
8
9
9.1
9.2
9.2.1
10
10
10.1
10.2
10.3
10.4
10.5
10.6
10.7
11
12
13
14
15

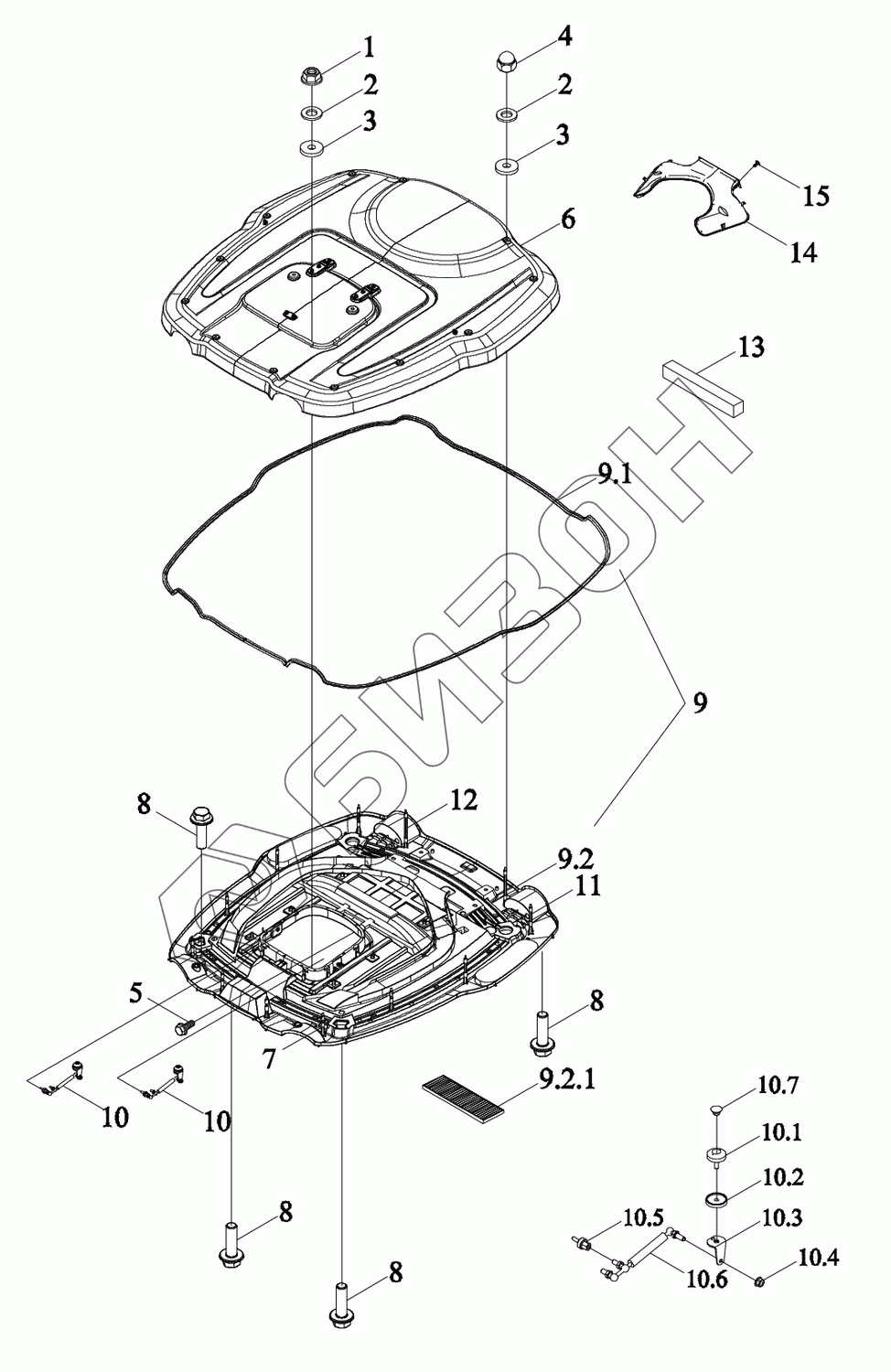

Позиция на иллюстрации Заводской номер детали Название детали Цена
TD1S451040000K TD1S451040000K Кабина в сборе
Загрузка ...
TS06453015000K TS06453015000K Крышка
Загрузка ...
1 GBT6177.1-M6-8-A2L Гайка с фланцем
Загрузка ...
2 GBT96.1-6-A3L Шайба большая
Загрузка ...
3 TS06453015001 Прокладка уплотнения
Загрузка ...
4 GBT923-M6-A1-50 Гайка с фланцем
Загрузка ...
5 GBT5789-M6X12-8.8-A2L Болт с фланцем
Загрузка ...
6 TS06453015100e Накладка внешняя верхняя
Загрузка ...
7 TS06453015203 Болт
Загрузка ...
8 GBT5789-M6X20-8.8-A2L Болт с фланцем
Загрузка ...
9 TS06453015202d Накладка внутренняя верхняя
Загрузка ...
9.1 TS06453015501 Полоса уплотнительная
Загрузка ...
9.2 TS06453015200d Накладка внутренняя верхняя
Загрузка ...
9.2.1 TS06453015207a Фильтроэлемент
Загрузка ...
10 TS06453015600 Пружина
Загрузка ...
10.1 TS04451013106 Болт
Загрузка ...
10.2 TS06453015605 Подушка
Загрузка ...
10.3 TS06453015607 Кронштейн монтажный сварной
Загрузка ...
10.4 GBT6177.1-M8-10-A2L Гайка с фланцем
Загрузка ...
10.5 TS06453015602 Гнездо монтажное
Загрузка ...
10.6 TS06453015601 Пружина пневматическая
Загрузка ...
10.7 TS04451013109 Заглушка
Загрузка ...
11 TS06453015204 Болт
Загрузка ...
12 TS06453015205 Болт
Загрузка ...
13 TS06453015010 Губки
Загрузка ...
14 TS06453015320a Воздуховод
Загрузка ...
15 Q69208 Клипса
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
