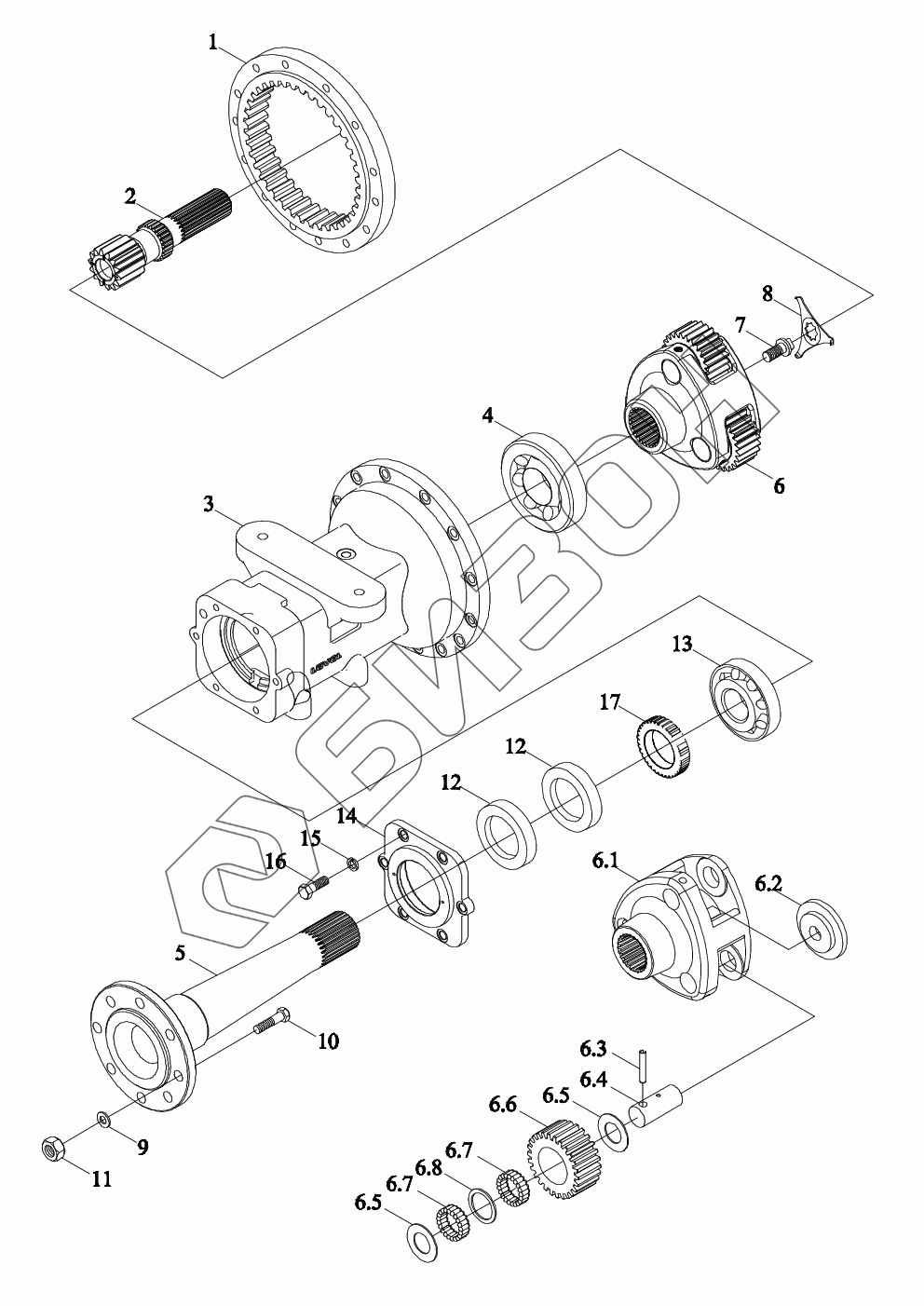

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Левая конечная передача

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
6.1
6.2
6.3
6.4
6.5
6.5
6.6
6.7
6.7
6.8
7
8
9
10
11
12
12
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM5D391010000K TM5D391010000K Передача левая конечная в сборе
Загрузка ...
1 FT800.39.108 Обод
Загрузка ...
2 FT800.39.113 Полуось
Загрузка ...
3 TM5D391010002K Корпус вала
Загрузка ...
4 GBT297-30214 Подшипники конические роликовые
Загрузка ...
5 TM5D391010001K Вал приводной
Загрузка ...
6 FT800.39.011 Водило планетарное
Загрузка ...
6.1 FT800.39.104 Водило планетарное
Загрузка ...
6.2 FT800.39.106b Плита нажимная
Загрузка ...
6.3 GBT879.3-12X32 Штырь
Загрузка ...
6.4 FT800.39.111 Вал
Загрузка ...
6.5 FT800.39.110 Кольцо проставочное
Загрузка ...
6.6 FT800.39.107 Колесо зубчатое
Загрузка ...
6.7 FT800.39.019 Игла роликовая
Загрузка ...
6.8 FT800.39.109 Кольцо проставочное
Загрузка ...
7 FT800.39.105a Болт
Загрузка ...
8 FT800.39.112a Подушка
Загрузка ...
9 FT800.39.130 Шайба
Загрузка ...
10 FT800.39.101c Болт
Загрузка ...
11 GBT6176-M20X1.5-LH-10-A3L Болт
Загрузка ...
12 GBT9877.1-FB100X130X12D Втулка уплотнительная
Загрузка ...
13 GBT297-30218 Подшипники конические роликовые
Загрузка ...
14 FT800.39C.131 Крышка торцевая
Загрузка ...
15 GBT93-14-A0P Шайба стандартная пружинная
Загрузка ...
16 GBT5783-M14X40-8.8-A3L Болт с шестигранной головкой
Загрузка ...
17 TM5D391010003K Колесо зубчатое
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
