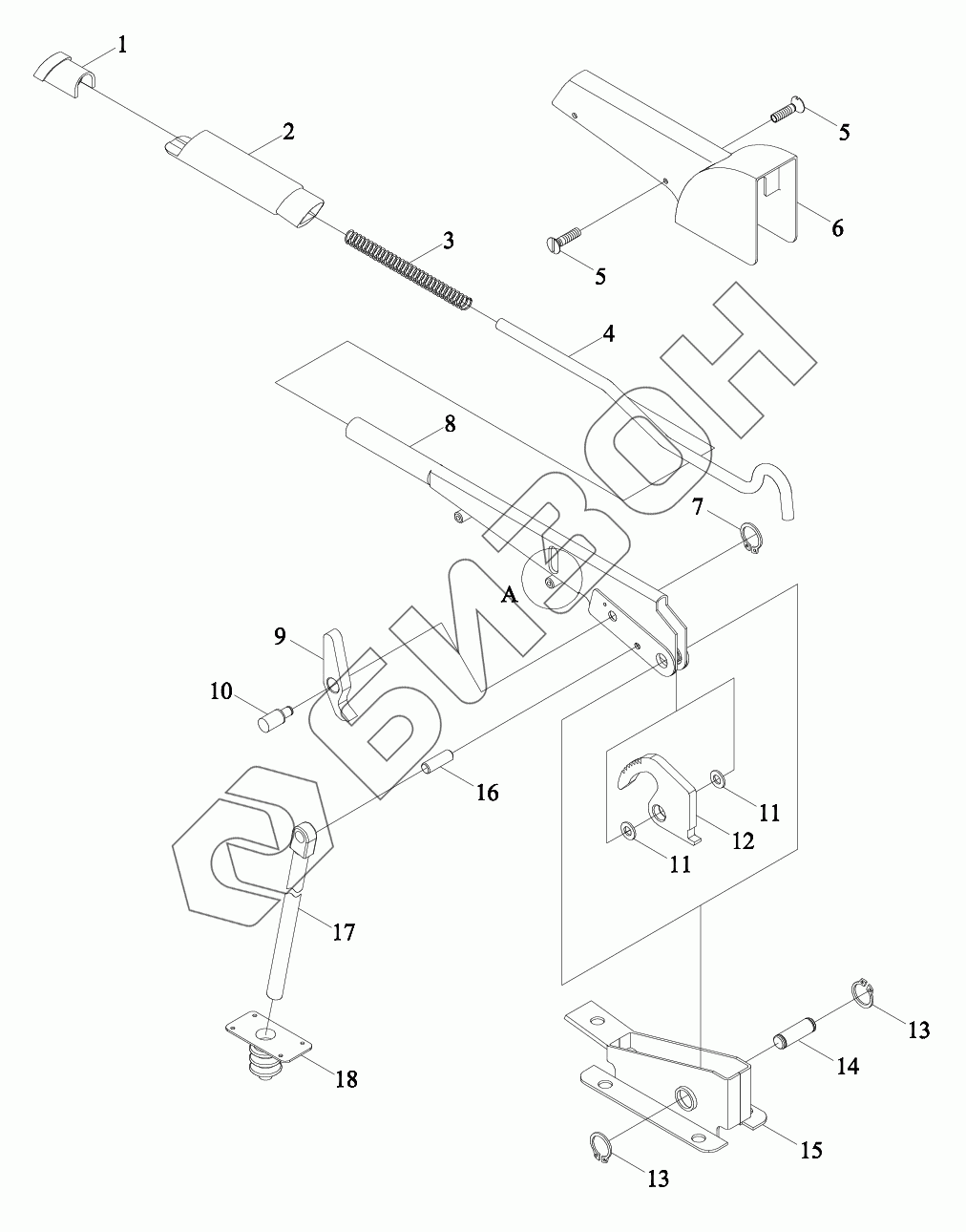

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Механизм управления стояночным тормозом 2
1
2
3
4
5
5
6
7
8
9
10
11
11
12
13
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD3P435010001 | TD3P435010001 | Ручка |
Загрузка ...
|
|
| TS06435010000 | TS06435010000 | Механизм управления стояночным тормозом в сборе |
Загрузка ...
|
|
| 1 | FT800A.21.045 | Кнопка |
Загрузка ...
|
|
| 2 | TH04435010009 | Чехол ручки |
Загрузка ...
|
|
| 3 | FT800.43.180 | Пружина |
Загрузка ...
|
|
| 4 | FT800A.21.315 | Торкатель |
Загрузка ...
|
|
| 5 | GBT68-M4X10-4.8-A2L | Винт |
Загрузка ...
|
|
| 6 | FT800A.21.320 | Кожух защитный |
Загрузка ...
|
|
| 7 | GBT894.1-6 | Кольцо стопорное |
Загрузка ...
|
|
| 8 | FT800A.21.044 | Ручка |
Загрузка ...
|
|
| 9 | FT800A.21.314 | Собачка |
Загрузка ...
|
|
| 10 | FT800A.21.322 | Ось |
Загрузка ...
|
|
| 11 | TS06212010009 | Шайба |
Загрузка ...
|
|
| 12 | FT800A.43.310 | Храповик |
Загрузка ...
|
|
| 13 | GBT894.1-14 | Кольцо стопорное |
Загрузка ...
|
|
| 14 | FT800A.21.321 | Ось |
Загрузка ...
|
|
| 15 | TS06435010005 | Держатель неподвижный |
Загрузка ...
|
|
| 16 | FT800A.21.323 | Ось |
Загрузка ...
|
|
| 17 | TD3P435010003 | Тяга |
Загрузка ...
|
|
| 18 | TC05435010010 | Уплотнение |
Загрузка ...
|
