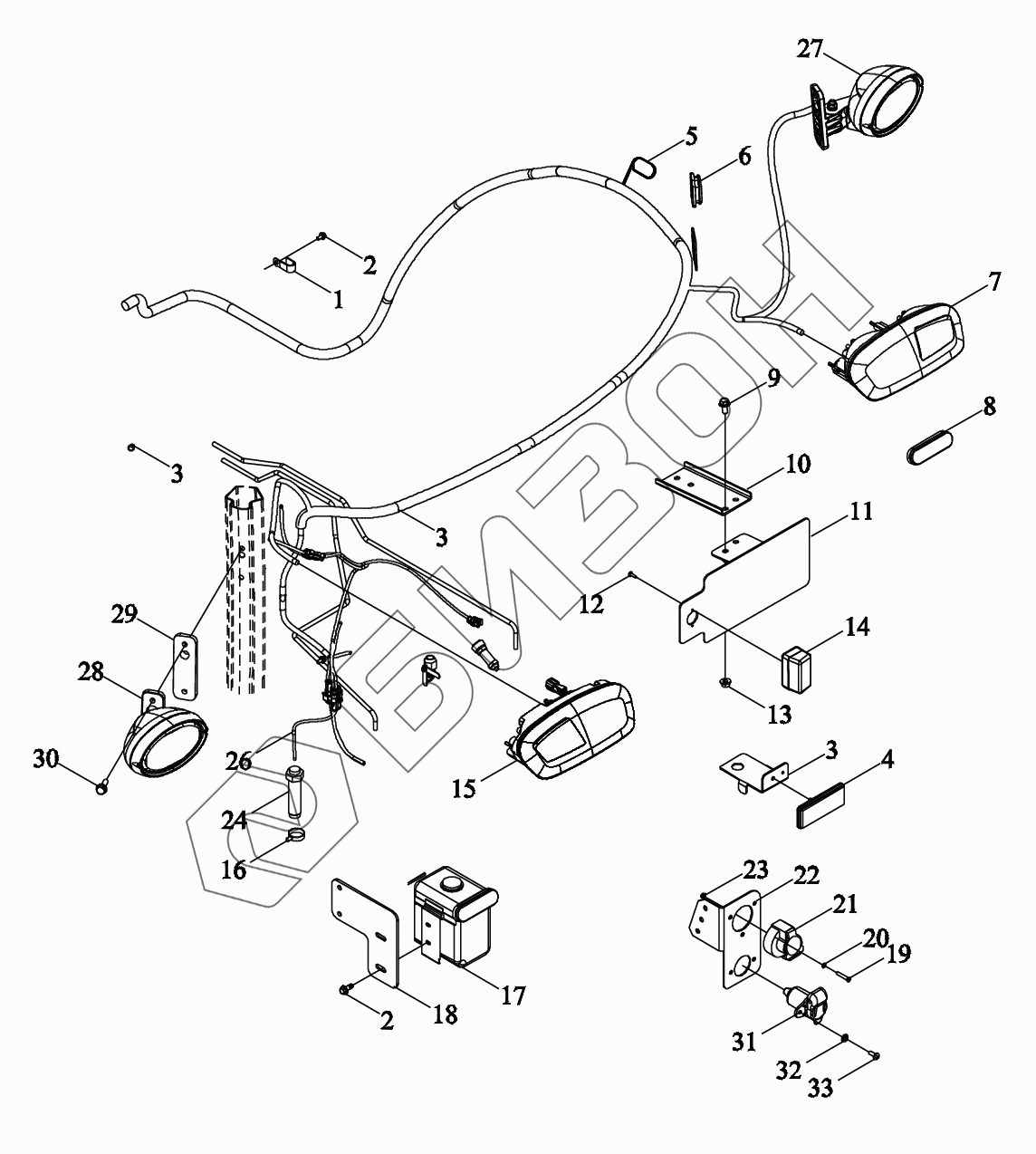

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Монтажный блок жгута провода заднего освещения
1
2
2
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D484050000K | TM5D484050000K | Установка жгутов проводов задней фары в сборе |
Загрузка ...
|
|
| 1 | FT65.48.095 | Зажим для крепления жгута проводов-1 |
Загрузка ...
|
|
| 2 | GBT5789-M6X12-8.8-A2L | Болт шестигранный фланцевый M6X12-8.8-A2L |
Загрузка ...
|
|
| 3 | TD1S484010004K | Кронштейн |
Загрузка ...
|
|
| 4 | TD800.484B.5 | Отражатель в сборе |
Загрузка ...
|
|
| 5 | Q67405200 | Лента стяжная |
Загрузка ...
|
|
| 6 | TS04486010010 | Шайба резиновая для прохождения проводов |
Загрузка ...
|
|
| 7 | TS06484020002K | Фонарь правый задний в сборе |
Загрузка ...
|
|
| 8 | TS06484010005 | Отражатель ответный |
Загрузка ...
|
|
| 9 | GBT5789-M10X20-8.8-A2L | Болт с шестигранной головкой M10X20-8.8-A2L |
Загрузка ...
|
|
| 10 | TC05484150005K | Стойка опорная номерного знака |
Загрузка ...
|
|
| 11 | TC05484150001K | Сварка кронштейна фонаря освещения номерного знака |
Загрузка ...
|
|
| 12 | GBT845-ST4.8X19 | Саморез с плоскоконической головкой и крестообразным шлицем ST4.8X19 |
Загрузка ...
|
|
| 13 | GBT6177.1-M10-8-A3L | Гайка с фланцем M10-8-A3L |
Загрузка ...
|
|
| 14 | TA700.484A.2.1 | Фонарь освещения номерного знака |
Загрузка ...
|
|
| 15 | TS06484020001K | Фара левая задняя в сборе |
Загрузка ...
|
|
| 16 | 3203505D9-L | Хомуты для кабеля |
Загрузка ...
|
|
| 17 | TS06484010011 | Омыватель в сборе |
Загрузка ...
|
|
| 18 | TM5X484050005K | Пластина монтажная омывателя |
Загрузка ...
|
|
| 19 | GBT819.1-M5X35-4.8-A2L | Винт с потайной головкой и крестообразным шлицем M5X35-4.8-A2L |
Загрузка ...
|
|
| 20 | GBT97.1-5-A3L | Шайба плоская |
Загрузка ...
|
|
| 21 | TD900.484.2 | Розетка штепсельная заднего прицепа |
Загрузка ...
|
|
| 22 | TM5X484040001K | Сварка крепежной пластины розетки источника питания |
Загрузка ...
|
|
| 23 | GBT6177.1-M5-8-A2L | Гайка с фланцем M5-8-A2L |
Загрузка ...
|
|
| 24 | FA30A802010013 | Датчик скорости вращения |
Загрузка ...
|
|
| 25 | TC05484150006K | Жгут переходной проводов освещения номерного знака |
Загрузка ...
|
|
| 26 | TD1S484010001K | Кабель переходной датчика скорости |
Загрузка ...
|
|
| 27 | TR2S484060003 | Фар правая задняя в сборе |
Загрузка ...
|
|
| 28 | TR2S484060002 | Фара левая задняя в сборе |
Загрузка ...
|
|
| 29 | TS06484010015 | Прокладка амортизирующая задних рабочих фар |
Загрузка ...
|
|
| 30 | GBT5789-M8X25-8.8-A2L | Болт шестигранный фланцевый M8X25-8.8-A2L |
Загрузка ...
|
|
| 31 | BZF0076-003 | Розетка |
Загрузка ...
|
|
| 32 | GBT93-5-A3L | Шайба стандартная пружинная |
Загрузка ...
|
|
| 33 | GBT818-M5X12-4.8-A2L | Винт M5X12-4.8-A2L |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
