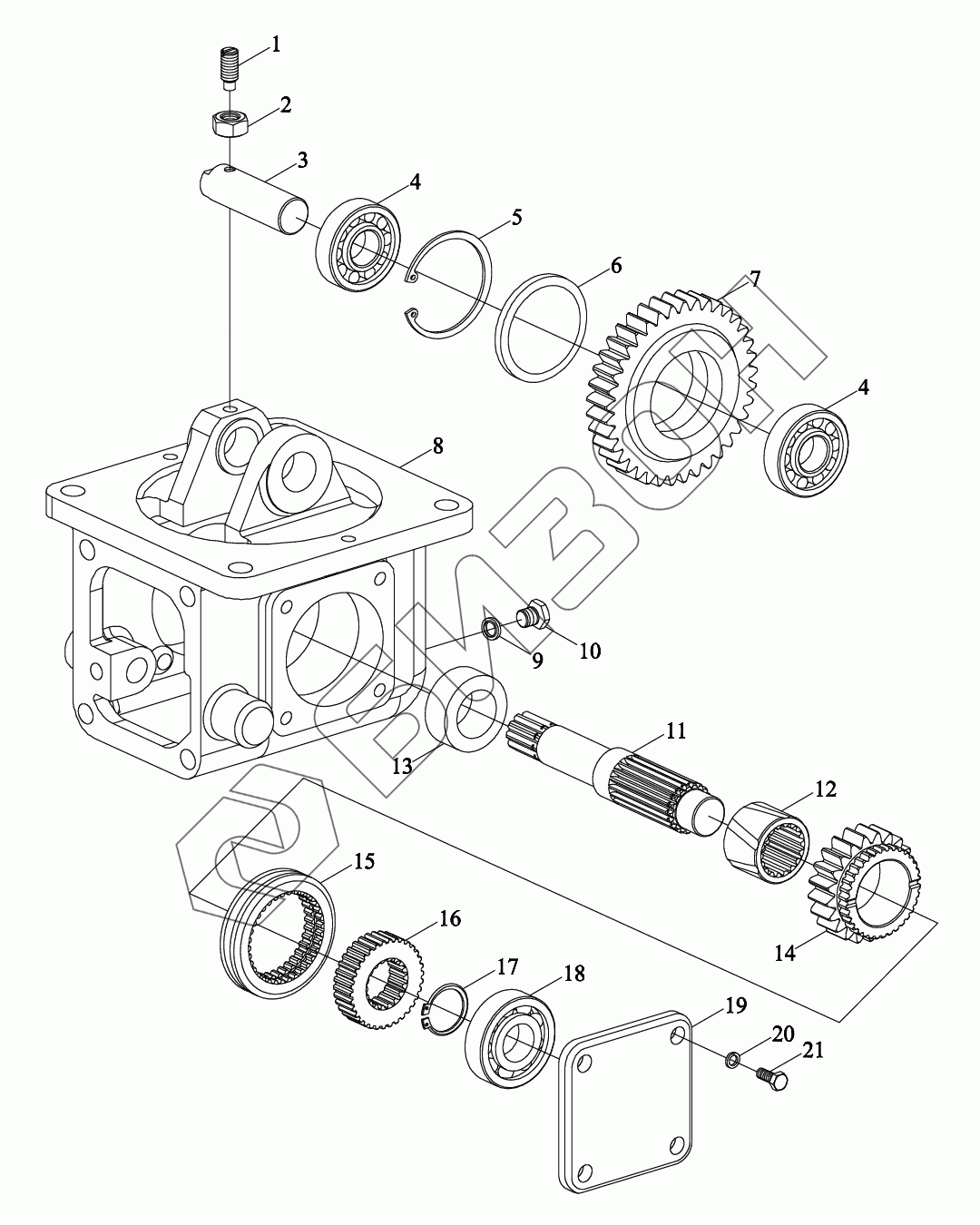

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Раздаточная коробка 2
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD904.421A.1 | TD904.421A.1 | Корпус раздаточной передачи в сборе |
Загрузка ...
|
|
| 1 | GBT75-M10X25-14H-A3L | Винт |
Загрузка ...
|
|
| 2 | GBT6170-M10-8-A3L | Гайка |
Загрузка ...
|
|
| 3 | FT804.42.104a | Вал |
Загрузка ...
|
|
| 4 | GBT283-NJ305E | Подшипник |
Загрузка ...
|
|
| 5 | GBT893.1-62 | Кольцо эластичное стопорное для отверстий |
Загрузка ...
|
|
| 6 | FT804.42B.161a | Шайба |
Загрузка ...
|
|
| 7 | FT804.42.103a | Колесо зубчатое |
Загрузка ...
|
|
| 8 | FT804.42.105a | Корпус раздаточной коробки |
Загрузка ...
|
|
| 9 | JBT982-18 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 10 | FT804.42.110 | Пробка |
Загрузка ...
|
|
| 11 | FT804.42.118b | Вал |
Загрузка ...
|
|
| 12 | FT804.42.117c | Втулка |
Загрузка ...
|
|
| 13 | FT804.42.119a | Втулка |
Загрузка ...
|
|
| 14 | FT804.42.116a | Колесо зубчатое |
Загрузка ...
|
|
| 15 | FT804.42.114 | Муфта зубчатого зацепления |
Загрузка ...
|
|
| 16 | FT804.42.115 | Станина зубчатая |
Загрузка ...
|
|
| 17 | GBT894.1-38 | Кольцо стопорное |
Загрузка ...
|
|
| 18 | GBT276-6306 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 19 | FT804.42.112 | Крышка |
Загрузка ...
|
|
| 20 | GBT93-10-A0P | Гровер |
Загрузка ...
|
|
| 21 | GBT5783-M10X25-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
