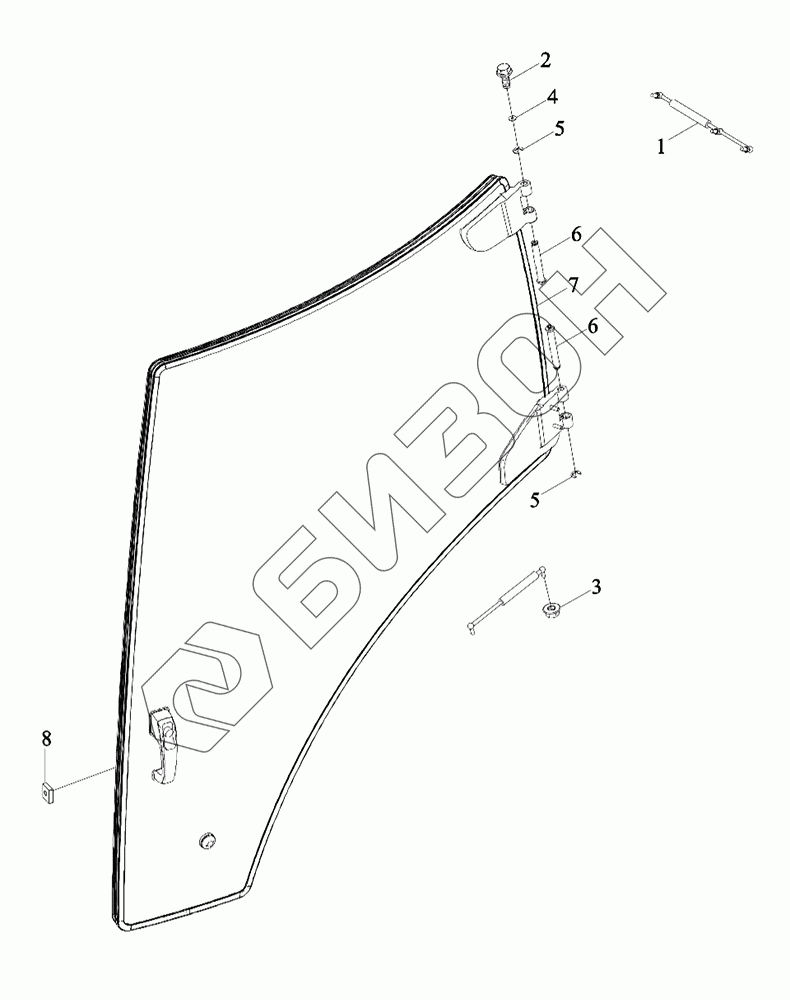

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Дверь левая

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
5
6
6
7
8
Позиция на иллюстрации Заводской номер детали Название детали Цена
TD1S451040000K TD1S451040000K Кабина в сборе
Загрузка ...
TS06451020002 TS06451020002 Комплектующие кабины
Загрузка ...
TX1S451030016K TX1S451030016K Дверь левая в сборе
Загрузка ...
1 TD2C451011001 Пружина
Загрузка ...
2 GBT16674.1-M6X12-8.8-A2L Болт с фланцем
Загрузка ...
3 GBT6177.1-M8-10-A2L Гайка с фланцем
Загрузка ...
4 GBT96.1-6-A3L Шайба большая
Загрузка ...
5 GBT896-12-A3L Кольцо ограничительное
Загрузка ...
6 TS06451013002a Ось
Загрузка ...
7 TX1S451030017K Дверь
Загрузка ...
8 TS04451013002 Гайка-держатель
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
