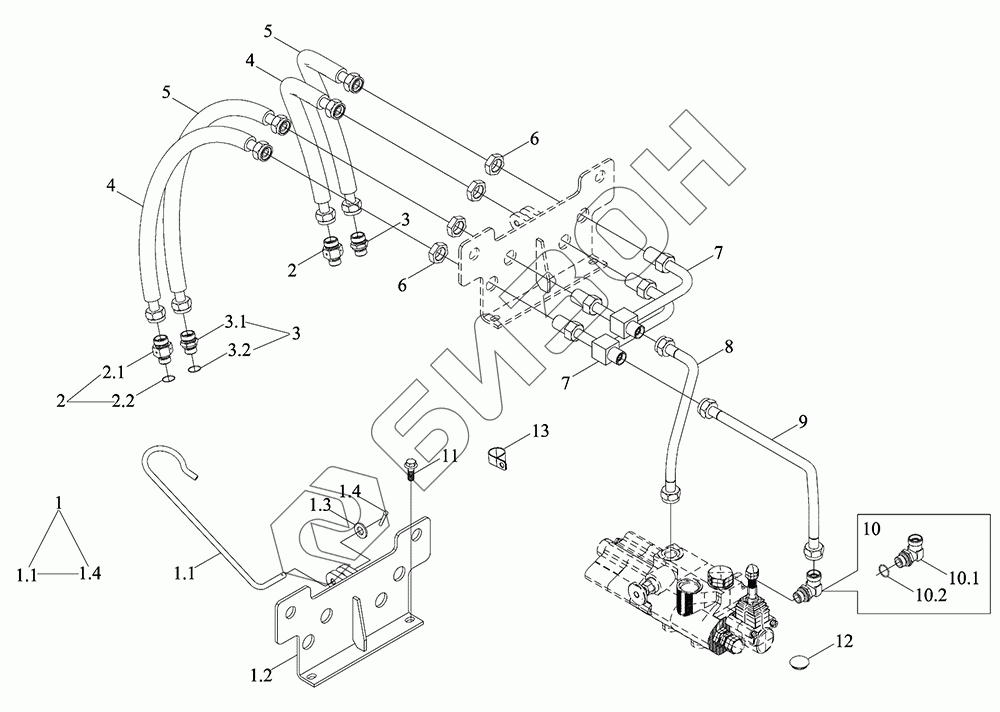

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Гидросистема 4
1
1.1
1.2
1.3
1.4
2
2
2.1
2.2
3
3
3.1
3.2
4
4
5
5
6
6
7
7
8
9
10
10.1
10.2
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD1S582260000K | TD1S582260000K | Система гидравлическая |
Загрузка ...
|
|
| 1 | TD1S582010008K | Хомут |
Загрузка ...
|
|
| 1.1 | FT800.56.263a | Хомутик зажимный |
Загрузка ...
|
|
| 1.2 | TD1S582010009K | Плита соединительная |
Загрузка ...
|
|
| 1.3 | GBT97.1-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 1.4 | GBT91-2.5X14-A3L | Шплинт |
Загрузка ...
|
|
| 2 | TD2S582010002 | Штуцер соединительный |
Загрузка ...
|
|
| 2.1 | TD2S582010003 | Деталь переходная |
Загрузка ...
|
|
| 2.2 | TS09580010006 | Кольцо в форме О |
Загрузка ...
|
|
| 3 | TS06582130048 | Штуцер соединительный |
Загрузка ...
|
|
| 3.1 | GBT3733-L15 | Штуцер соединительный |
Загрузка ...
|
|
| 3.2 | TS09580010006 | Кольцо в форме О |
Загрузка ...
|
|
| 4 | TS06582180018a | Шланг |
Загрузка ...
|
|
| 5 | TS06582180017a | Трубопровод топливный |
Загрузка ...
|
|
| 6 | GBT3763-M22X1.5 | Гайка |
Загрузка ...
|
|
| 7 | TS06582180014 | Маслопровод |
Загрузка ...
|
|
| 8 | TS06582180012 | Трубка |
Загрузка ...
|
|
| 9 | TS06582180010 | Трубка |
Загрузка ...
|
|
| 10 | TC04582140012 | Штуцер соединительный |
Загрузка ...
|
|
| 10.1 | GBT3738-L15 | Штуцер соединительный |
Загрузка ...
|
|
| 10.2 | TS09580010006 | Кольцо в форме О |
Загрузка ...
|
|
| 11 | GBT16674.1-M10X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 12 | TD2S582010001 | Заглушка |
Загрузка ...
|
|
| 13 | BZF0032.1-005 | Скоба зажимная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
