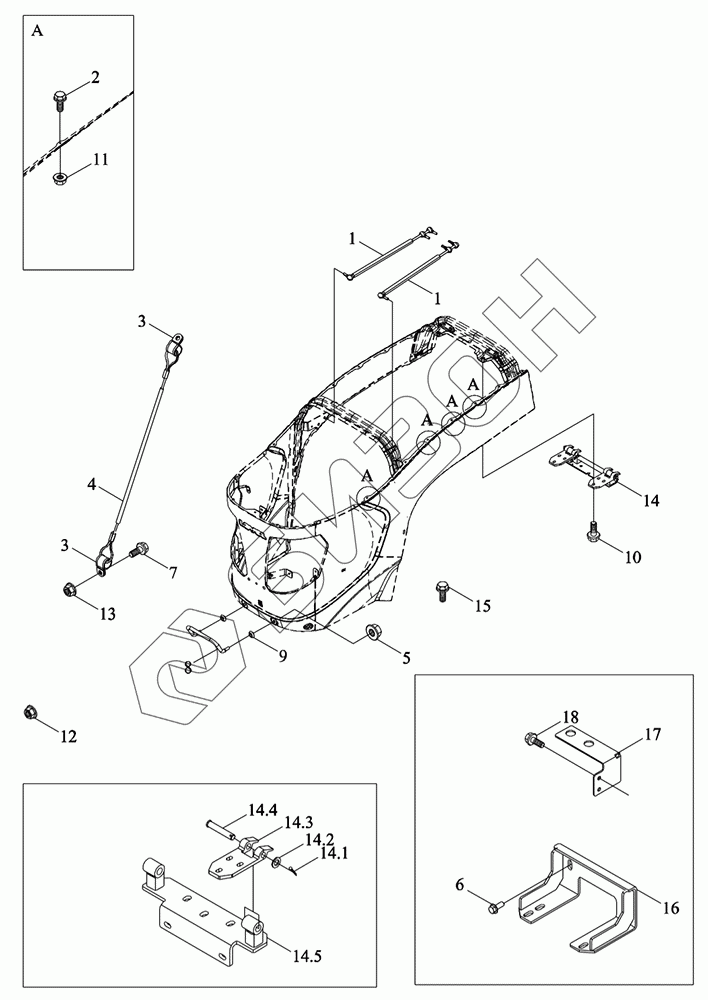

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Капот 2
1
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
14.1
14.2
14.3
14.4
14.5
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D471010000K | TM5D471010000K | Капот в сборе |
Загрузка ...
|
|
| 1 | TP4M471010015 | Пружина |
Загрузка ...
|
|
| 2 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 3 | TS06471010013 | Зажим трубный |
Загрузка ...
|
|
| 4 | TS06471010011 | Шнур ограничительный |
Загрузка ...
|
|
| 5 | GBT6177.1-M12-8-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 6 | GBT5789-M10X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 7 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 8 | TS04471010003 | Ручка |
Загрузка ...
|
|
| 9 | TD800.471A-05 | Подушка |
Загрузка ...
|
|
| 10 | GBT5789-M10X35-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 11 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 12 | GBT6177.1-M10-8-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 13 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 14 | TM5D471010008K | Гнездо монтажное |
Загрузка ...
|
|
| 14.1 | GBT91-3.2X32-A3L | Шплинт |
Загрузка ...
|
|
| 14.2 | GBT97.1-16-A3L | Шайба плоская |
Загрузка ...
|
|
| 14.3 | FT800B.47B.161 | Петля |
Загрузка ...
|
|
| 14.4 | GBT882-B16X90-A3L | Ось |
Загрузка ...
|
|
| 14.5 | TM5D471010003K | Гнездо монтажное |
Загрузка ...
|
|
| 15 | GBT5789-M12X30-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 16 | TM5D471010010K | Лист усилительный |
Загрузка ...
|
|
| 17 | TM5D471010007K | Кронштейн |
Загрузка ...
|
|
| 18 | GBT5789-M12X50-8.8-A3L | Болт с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
