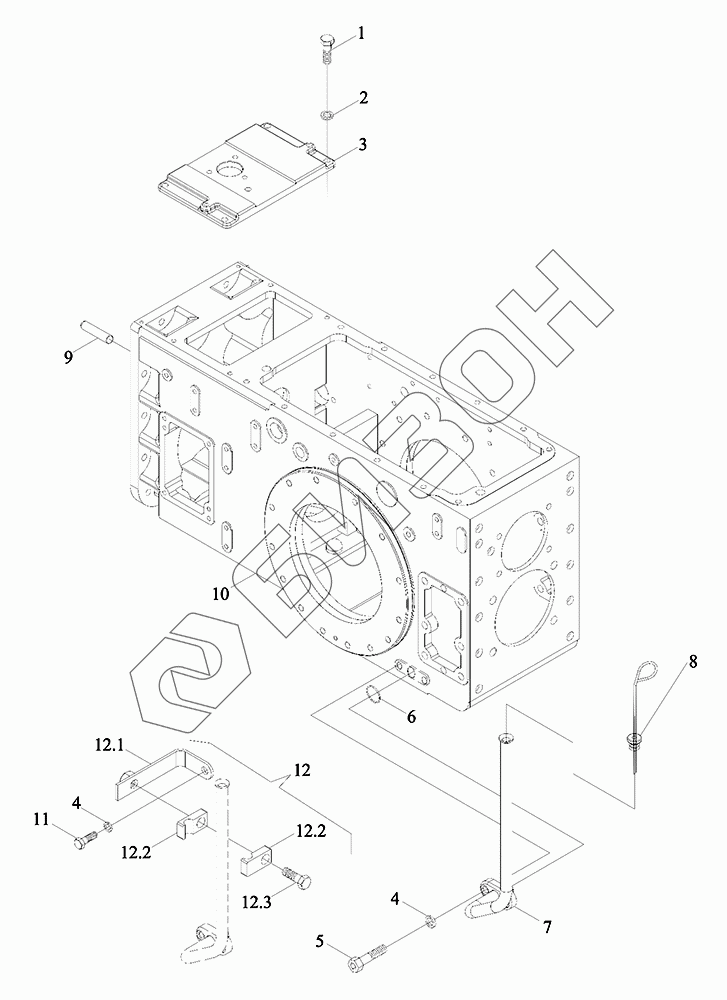

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Картер заднего моста

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
5
6
7
8
9
10
11
12
12.1
12.2
12.2
12.3
Позиция на иллюстрации Заводской номер детали Название детали Цена
TD1S384020000K TD1S384020000K Картер заднего моста в сборе
Загрузка ...
1 GBT5783-M10X25-8.8-A3L Болт с шестигранной головкой
Загрузка ...
2 GBT93-10-A3L Гровер
Загрузка ...
3 TS06384040001 Крышка
Загрузка ...
4 GBT93-8-A3L Гровер
Загрузка ...
5 GBT70.1-M8X25-8.8-A2L Винт с цилиндрической головкой с внутренним шестигранником
Загрузка ...
6 GBT3452.1-15.0X2.65G Кольцо уплотнительное резиновое для гидропневматики
Загрузка ...
7 FT800A.38.019a Трубка маслоизмерителя
Загрузка ...
8 FT800A.38.018 Маслоизмеритель
Загрузка ...
9 GBT119.1-12m6X30-A3L Штырь цилиндрический
Загрузка ...
10 TC05384050001a Коробка заднего моста
Загрузка ...
11 GBT5783-M8X16-8.8-A2L Болт с шестигранной головкой
Загрузка ...
12 TC05384090008 Кронштейн упорный
Загрузка ...
12.1 TC05384090009 Кронштейн упорный
Загрузка ...
12.2 TG1204.402-01 Зажим трубный
Загрузка ...
12.3 GBT5783-M8X35-8.8-A2L Болт с шестигранной головкой
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
