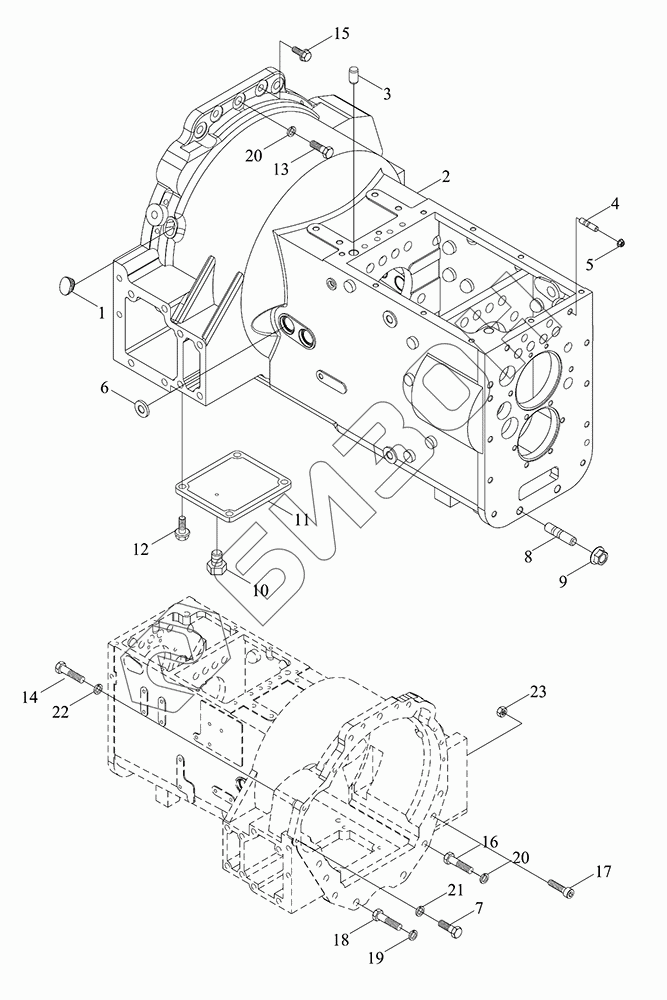

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Корпус коробки скоростей
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD1S371090000K | TD1S371090000K | Корпус коробки скоростей в сборе |
Загрузка ...
|
|
| 1 | FT800.37.316 | Пробка резиновая |
Загрузка ...
|
|
| 2 | TD1S371010001a | Корпус коробки скоростей |
Загрузка ...
|
|
| 3 | GBT119.1-16m6X28-A3L | Штырь цилиндрический |
Загрузка ...
|
|
| 4 | GBT899-AM12-M12X1.5X35-10.9-A3L | Шпилька с двойной головкой |
Загрузка ...
|
|
| 5 | SPL6177.2-M12X1.5-10-F3 | Гайка стороны фланца наговора |
Загрузка ...
|
|
| 6 | FT300.43.141 | Сальник |
Загрузка ...
|
|
| 7 | GBT5783-M10X40-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 8 | GBT899-AM16-M16X1.5X40-10.9-A3L | Шпилька с двойной головкой |
Загрузка ...
|
|
| 9 | SPL6177.2-M16X1.5-10-F3 | Гайка с фланцем |
Загрузка ...
|
|
| 10 | GBT2878.4-M12-PLEH-A3L-NBR | Ввёртыш |
Загрузка ...
|
|
| 11 | TC05371210001 | Крышка |
Загрузка ...
|
|
| 12 | GBT16674.1-M12X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 13 | GBT5783-M16X45-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 14 | GBT5783-M12X40-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 15 | GBT5789-M14X60-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 16 | GBT5782-M16X80-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 17 | GBT70.1-M16X90-10.9-A3L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 18 | GBT5782-M18X80-10.9-A9L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 19 | FT804.31B.120 | Шайба |
Загрузка ...
|
|
| 20 | GBT93-16-A3L | Гровер |
Загрузка ...
|
|
| 21 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 22 | GBT93-12-A3L | Гровер |
Загрузка ...
|
|
| 23 | SPL-CO-M16-10-F3 | Гайка с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
