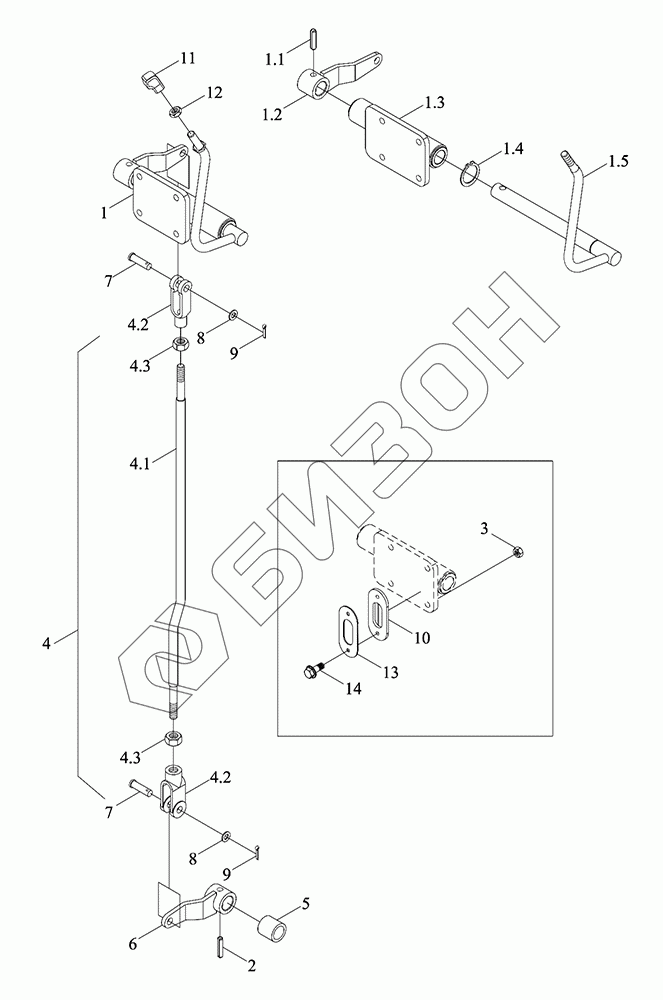

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Механизм управления раздаточной коробкой

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.2
1.3
1.4
1.5
2
3
4
4.1
4.2
4.2
4.3
4.3
5
6
7
7
8
8
9
9
10
11
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали Цена
TS06423010000 TS06423010000 Механизм управления раздаточной коробкой в сборе
Загрузка ...
1 TS06423010020 Рычаг управления
Загрузка ...
1.1 GBT879.3-8X35 Штырь
Загрузка ...
1.2 TS06423010012 Рычаг качающийся
Загрузка ...
1.3 TS06423010008 Кронштейн
Загрузка ...
1.4 GBT894.1-20-A3L Кольцо стопорное
Загрузка ...
1.5 TS06423010001 Рычаг управления
Загрузка ...
2 GBT879.3-8X35 Штырь
Загрузка ...
3 GBT6177.1-M8-8-A2L Гайка с фланцем
Загрузка ...
4 TS06423010016 Тяга
Загрузка ...
4.1 TS06423010007 Тяга
Загрузка ...
4.2 FT300.43.108 Вилка передняя
Загрузка ...
4.3 GBT6170-M10-8-A3L Гайка
Загрузка ...
5 FT804.42B.160a Втулка
Загрузка ...
6 TS06423010005a Рычаг качающийся
Загрузка ...
7 GBT882-B10X30-A3L Ось
Загрузка ...
8 GBT97.1-10-A3L Шайба плоская
Загрузка ...
9 GBT91-3.2X20-A3L Шплинт
Загрузка ...
10 TS06423010014 Уплотнение
Загрузка ...
11 TS04423010001 Ручка управления
Загрузка ...
12 GBT6172.1-M10-04-A3L Гайка шестигранная тонкая
Загрузка ...
13 TS06423010015 Пластина нажимная
Загрузка ...
14 GBT16674.1-M6X16-8.8-A2L Болт с фланцем
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
