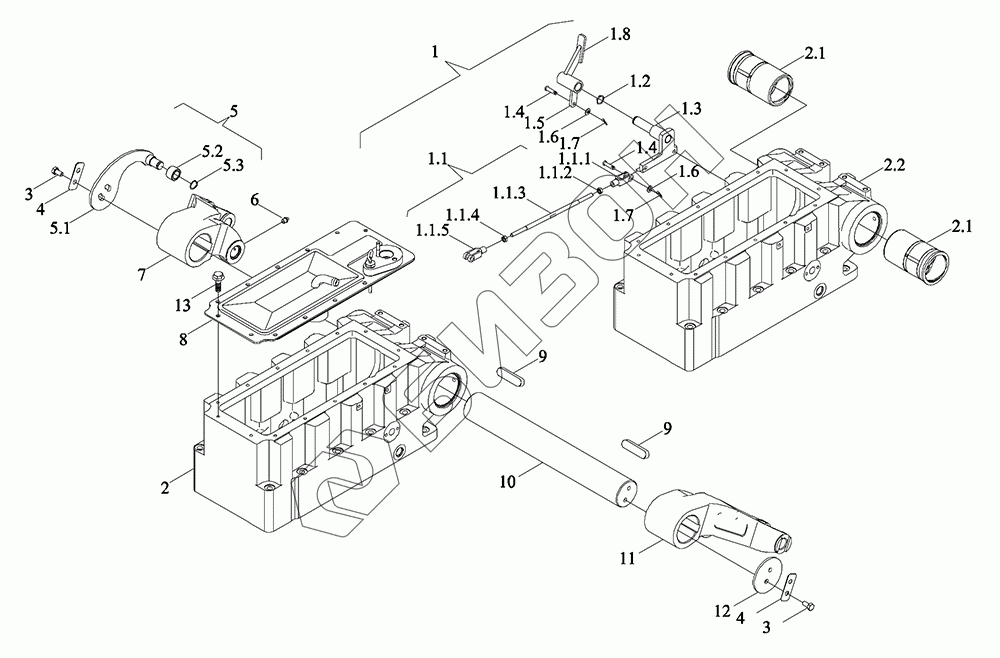

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Монтажный блок подъемника 2
1
1.1
1.1.1
1.1.2
1.1.3
1.1.4
1.1.5
1.2
1.3
1.4
1.4
1.5
1.6
1.6
1.7
1.7
2
2.1
2.1
2.2
3
3
4
4
5
5.1
5.2
5.3
6
7
7
8
9
9
10
10
11
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS06551080000 | TS06551080000 | Сборка подъемника в сборе 003 |
Загрузка ...
|
|
| 1 | TS06551080012 | Механизм обратной связи в сборе |
Загрузка ...
|
|
| 1.1 | TS06551080021 | Рычаг регулирующий в сборе |
Загрузка ...
|
|
| 1.1.1 | TD800.55.2.2-03 | Вилка левого рычага |
Загрузка ...
|
|
| 1.1.2 | GBT6170-M8-LH-8-A2L | Гайка шестигранная тип 1 M8-LH-8-A2L |
Загрузка ...
|
|
| 1.1.3 | TS06551080022 | Рычаг регулировки |
Загрузка ...
|
|
| 1.1.4 | GBT6170-M8-8-A2L | Гайка шестигранная тип 1 M8-8-A2L |
Загрузка ...
|
|
| 1.1.5 | TD800.55.2.2-01 | Вилка правого рычага |
Загрузка ...
|
|
| 1.2 | GBT894.1-20 | Кольцо упругое стопорное для вала |
Загрузка ...
|
|
| 1.3 | TS06551080013 | Сварка опорного шпинделя |
Загрузка ...
|
|
| 1.4 | GBT882-B8X30-A3L | Штифт B8X30-A3L |
Загрузка ...
|
|
| 1.5 | TS06551080016 | Сварка пластины отзывов |
Загрузка ...
|
|
| 1.6 | GBT97.1-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 1.7 | GBT91-3.2X16-A3L | Шплинт разводной 3.2X16-A3L |
Загрузка ...
|
|
| 2 | TS06551080002 | Прессование корпуса клапана в сборе |
Загрузка ...
|
|
| 2.1 | FT800.55A.111 | Втулка латунная |
Загрузка ...
|
|
| 2.2 | TS06551080003 | Корпус подъемника |
Загрузка ...
|
|
| 3 | GBT5783-M10X20-8.8-A3L | Болт с шестигранной головкой M10X20-8.8-A3L |
Загрузка ...
|
|
| 4 | FT800.55A.112 | Прокладка-заглушка |
Загрузка ...
|
|
| 5 | TS06551080010 | Рычаг обратной связи в сборе |
Загрузка ...
|
|
| 5.1 | TS06551080011 | Сварка рычага отзывов |
Загрузка ...
|
|
| 5.2 | TD800.55.1-01 | Ролик |
Загрузка ...
|
|
| 5.3 | GBT894.1-20 | Кольцо упругое стопорное для вала |
Загрузка ...
|
|
| 6 | JBT7940.1-M10X1 | Пресс-маслёнка M10X1 |
Загрузка ...
|
|
| 7 | TD800.55.5 | Рычаг правый подъемный |
Загрузка ...
|
|
| 7 | TD800.55.5a | Плечо подъемное |
Загрузка ...
|
|
| 8 | TS06551080004 | Крышка верхняя в сборе |
Загрузка ...
|
|
| 9 | GBT1096-20X12X80 | Шпонка плоская |
Загрузка ...
|
|
| 10 | FT800.55A.107 | Валы подъемные |
Загрузка ...
|
|
| 10 | FT800.55A.107a | Вал |
Загрузка ...
|
|
| 11 | TD800.55.4 | Рычаг левый подъемный |
Загрузка ...
|
|
| 11 | TD800.55.4a | Плечо подъемное |
Загрузка ...
|
|
| 12 | FT800.55A.115 | Пластина прижимная подъемного рычага |
Загрузка ...
|
|
| 13 | GBT5789-M8X20-8.8-A2L | Болт M8X16-10.9-A2L |
Загрузка ...
|
