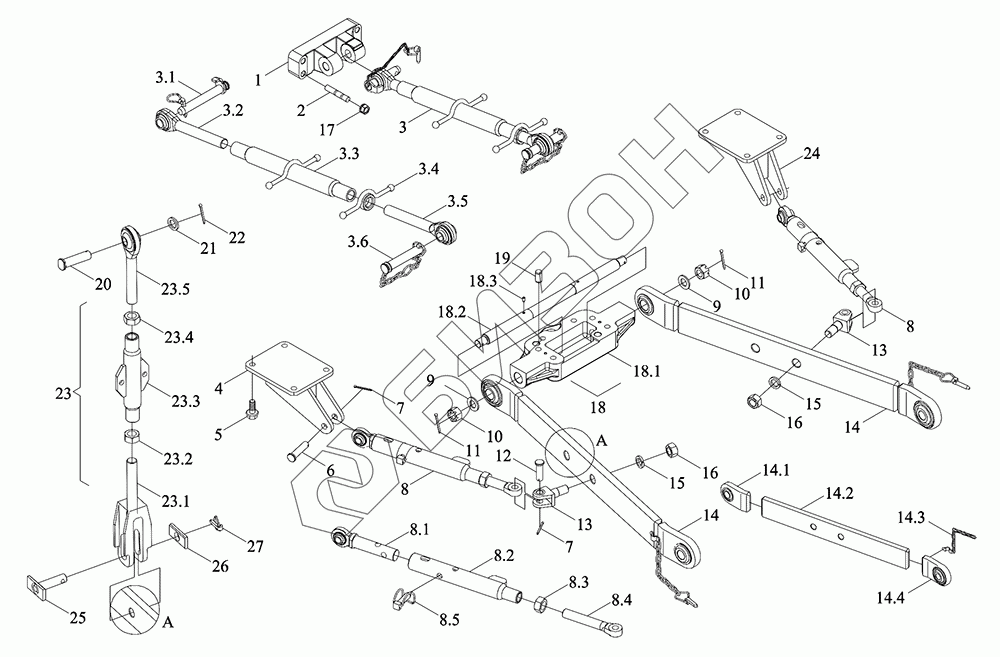

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Навеска
1
2
3
3.6
4
5
6
7
7
8
8
8.5
9
9
10
10
11
11
12
14
14
15
15
16
16
17
18
18.1
18.2
18.3
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TG1204.56-08 | TG1204.56-08 | Опора задняя ограничительного рычага |
Загрузка ...
|
|
| TM5D561020000K | TM5D561020000K | Подвеска в сборе |
Загрузка ...
|
|
| 1 | TC05561030007 | Опора верхней тяги |
Загрузка ...
|
|
| 2 | GBT899-M16X65-10.9-A3L | Шпилька с двойной головкой |
Загрузка ...
|
|
| 3 | FT800.56A.017 | Тяга верхняя |
Загрузка ...
|
|
| 3.6 | FT800.56.027 | Штифт верхний тяговой и стопорный штифт в сборе |
Загрузка ...
|
|
| 4 | TM5X561010001K | Седло левое ограничительное в сборе |
Загрузка ...
|
|
| 5 | GBT5789-M16X35-10.9-A3L | Болт M14X25-10.9-A3L |
Загрузка ...
|
|
| 6 | TD2S561020027 | Штифт фиксирующий |
Загрузка ...
|
|
| 7 | GBT91-5X50-A3L | Шплинт разводной 5X50-A3L |
Загрузка ...
|
|
| 8 | TD1S561020003K | Рычаг ограничительный |
Загрузка ...
|
|
| 8.5 | FT800.56.019 | Штырь запирающий |
Загрузка ...
|
|
| 9 | GBT95-24-A3L | Шайба плоская |
Загрузка ...
|
|
| 10 | GBT9459-M24X2-04-A3L | Гайка M24X2-04-A3L |
Загрузка ...
|
|
| 11 | GBT91-5X40-A3L | Шплинт |
Загрузка ...
|
|
| 12 | TG1204.56-07 | Штифт задний крепежный ограничительного рычага |
Загрузка ...
|
|
| 14 | TD1S561040001K | Тяга нижняя |
Загрузка ...
|
|
| 15 | GBT93-24-A3L | Шайба стандартная пружинная |
Загрузка ...
|
|
| 16 | GBT6171-M24X2-8-A3L | Гайка шестигранная |
Загрузка ...
|
|
| 17 | SPL-CO-M16-F3 | Гайка шестигранная фланцевая M16-F3 |
Загрузка ...
|
|
| 18 | TX1P561080008 | Кронштейн нижней буксировки в сборе |
Загрузка ...
|
|
| 18.1 | FT800.56.112e | Кронштейн тяги |
Загрузка ...
|
|
| 18.2 | FT800.56.102d | Планка опорная нижней тяги |
Загрузка ...
|
|
| 18.3 | GBT72-M8X16-14H-A2L | Винт M8X16-14H-A2L |
Загрузка ...
|
|
| 19 | GBT119.1-20m6X35-A3L | Штифт цилиндрический 20m6X35-A3L |
Загрузка ...
|
|
| 20 | FT800.56.124 | Штифт |
Загрузка ...
|
|
| 21 | FT800.56A.262 | Шайба |
Загрузка ...
|
|
| 22 | GBT91-5X50-A3L | Шплинт разводной 5X50-A3L |
Загрузка ...
|
|
| 23 | FT800.56A.015a | Рычаг подъемный |
Загрузка ...
|
|
| 24 | TM5X561010006K | Седло правое ограничительное в сборе |
Загрузка ...
|
|
| 25 | FT800.56A.043 | Штифт соединительный |
Загрузка ...
|
|
| 26 | FT800.56A.261 | Щиток |
Загрузка ...
|
|
| 27 | TE250.56.4 | Штифт запирающий |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
