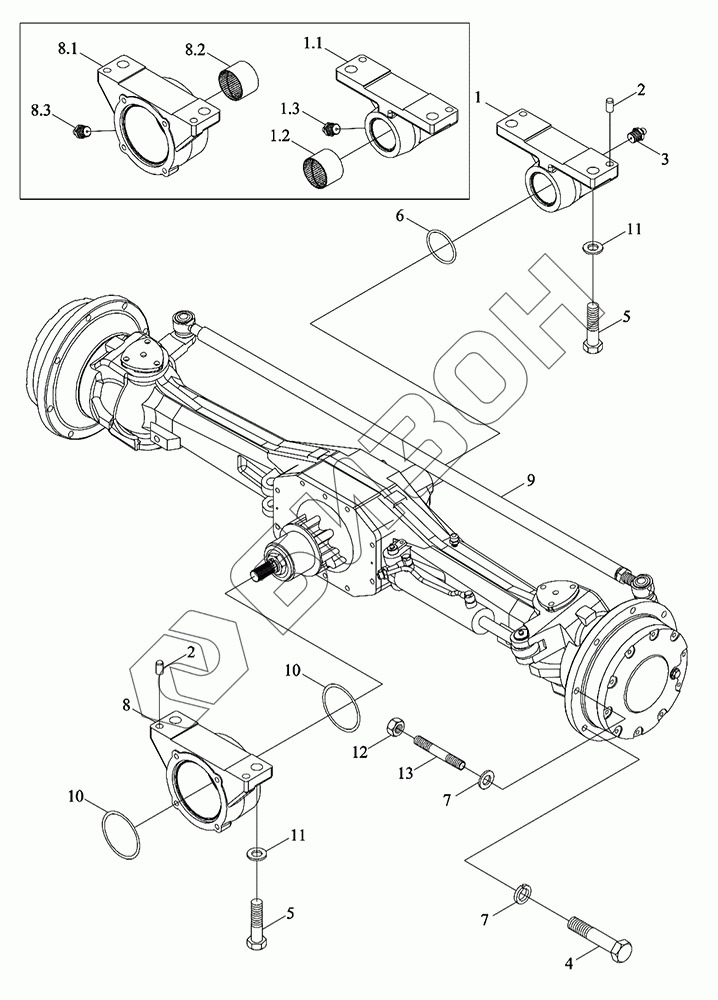

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Передний ведущий мост
1
1
1.1
1.2
1.3
2
2
3
4
5
5
6
7
7
8
8
8.1
8.2
8.3
9
10
10
11
11
12
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD1C311010000K | TD1C311010000K | Мост передний ведущий в сборе |
Загрузка ...
|
|
| 1 | TP4P311010007K | Основание опорное |
Загрузка ...
|
|
| 1.1 | TP4P311010009K | Основание опорное |
Загрузка ...
|
|
| 1.2 | TP4P311010012K | Втулка |
Загрузка ...
|
|
| 1.3 | JBT7940.1-M10X1 | Пресс-масленка |
Загрузка ...
|
|
| 2 | GBT119.1-12h8X24-A0P | Штырь цилиндрический |
Загрузка ...
|
|
| 3 | JBT7940.1-M10X1 | Пресс-масленка |
Загрузка ...
|
|
| 4 | GBT5786-M16X1.5X45-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 5 | GBT5786-M18X1.5X60-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 6 | GBT3452.1-90.0X3.55G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 7 | FT654.32.104 | Шайба |
Загрузка ...
|
|
| 8 | TP4P311010006K | Основание опорное |
Загрузка ...
|
|
| 8.1 | TP4P311010008K | Основание опорное |
Загрузка ...
|
|
| 8.2 | TP4P311010011K | Втулка |
Загрузка ...
|
|
| 8.3 | JBT7940.1-M10X1 | Пресс-масленка |
Загрузка ...
|
|
| 9 | TD1C311010001aK | Мост приводный |
Загрузка ...
|
|
| 10 | GBT3452.1-100X2.65G | Уплотнение колцеобразное |
Загрузка ...
|
|
| 11 | FT804.31B.120 | Шайба |
Загрузка ...
|
|
| 12 | GBT6171-M16X1.5-10-A3L | Гайка |
Загрузка ...
|
|
| 13 | TD904.311K-02 | Шпилька с двойной головкой |
Загрузка ...
|
|
| 13 | TD904.311K-02a | Шпилька двусторонняя |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
