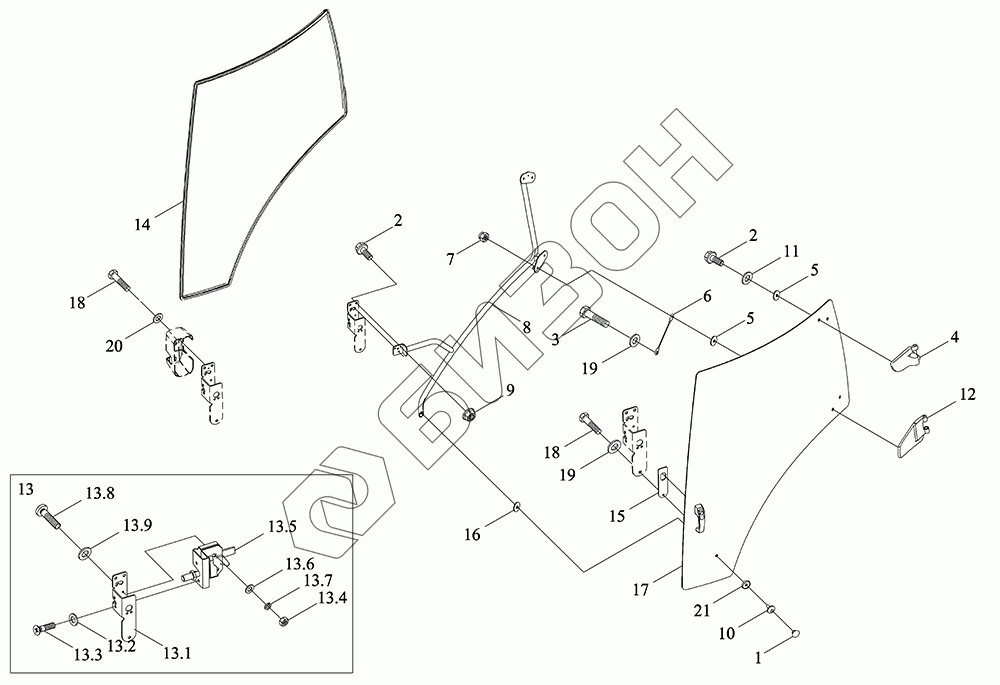

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Дверь левая, комплектующие
1
2
2
3
4
5
5
6
7
8
9
10
11
12
13
13.1
13.2
13.3
13.4
13.5
13.6
13.7
13.8
13.9
14
15
16
17
18
18
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD1S451040000K | TD1S451040000K | Кабина в сборе |
Загрузка ...
|
|
| TS06451020002 | TS06451020002 | Комплектующие кабины |
Загрузка ...
|
|
| TX1S451030016K | TX1S451030016K | Дверь левая в сборе |
Загрузка ...
|
|
| TX1S451030017K | TX1S451030017K | Дверь левая |
Загрузка ...
|
|
| 1 | TS04451013109 | Заглушка болта пластиковая литая |
Загрузка ...
|
|
| 2 | GBT5789-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 3 | GBT5783-M6X16-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 4 | TS04451043223a | Петля |
Загрузка ...
|
|
| 5 | TS04451043110 | Прокладка резиновая |
Загрузка ...
|
|
| 6 | TS04451023006a | Шнур ограничительный |
Загрузка ...
|
|
| 7 | GBT6183.1-M8-8-A2L | Гайка |
Загрузка ...
|
|
| 8 | TC03451023103 | Поручень |
Загрузка ...
|
|
| 9 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 10 | TS04451013106 | Болт пластиковый литой |
Загрузка ...
|
|
| 11 | GBT96.1-8-A3L | Шайба большая |
Загрузка ...
|
|
| 12 | TS04451043224b | Петля |
Загрузка ...
|
|
| 13 | TS06451013017 | Замок дверки |
Загрузка ...
|
|
| 13.1 | TS06451013116 | Кронштейн крепления замка левой двери |
Загрузка ...
|
|
| 13.2 | GBT956.1-6 | Шайба коническая стопорная |
Загрузка ...
|
|
| 13.3 | GBT819.1-M6X16-4.8-A2L | Винт с потайной головкой и крестообразным шлицем |
Загрузка ...
|
|
| 13.4 | GBT6170-M6-8-A2L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 13.5 | TS06451013210 | Корпус замка левой двери в сборе |
Загрузка ...
|
|
| 13.6 | GBT97.1-6-A3L | Шайба плоская |
Загрузка ...
|
|
| 13.7 | GBT93-6-A3L | Гровер |
Загрузка ...
|
|
| 13.8 | GBT818-M6X30-4.8-A2L | Винт с крестообразным шлицем и цилиндрической головкой |
Загрузка ...
|
|
| 13.9 | GBT96.1-6-A3L | Шайба большая |
Загрузка ...
|
|
| 14 | TS06451013102 | Полоса уплотнительная |
Загрузка ...
|
|
| 15 | TS04451013001 | Накладка на кронштейн дверного замка |
Загрузка ...
|
|
| 16 | TS06451013121 | Прокладка резиновая |
Загрузка ...
|
|
| 17 | TX1S451030018K | Стекло |
Загрузка ...
|
|
| 18 | GBT5783-M6X35-8.8 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 19 | GBT96.1-6-A3L | Шайба большая |
Загрузка ...
|
|
| 20 | GBT93-6-A3L | Гровер |
Загрузка ...
|
|
| 21 | TD904.451C.2-10 | Кольцо прокладочное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
