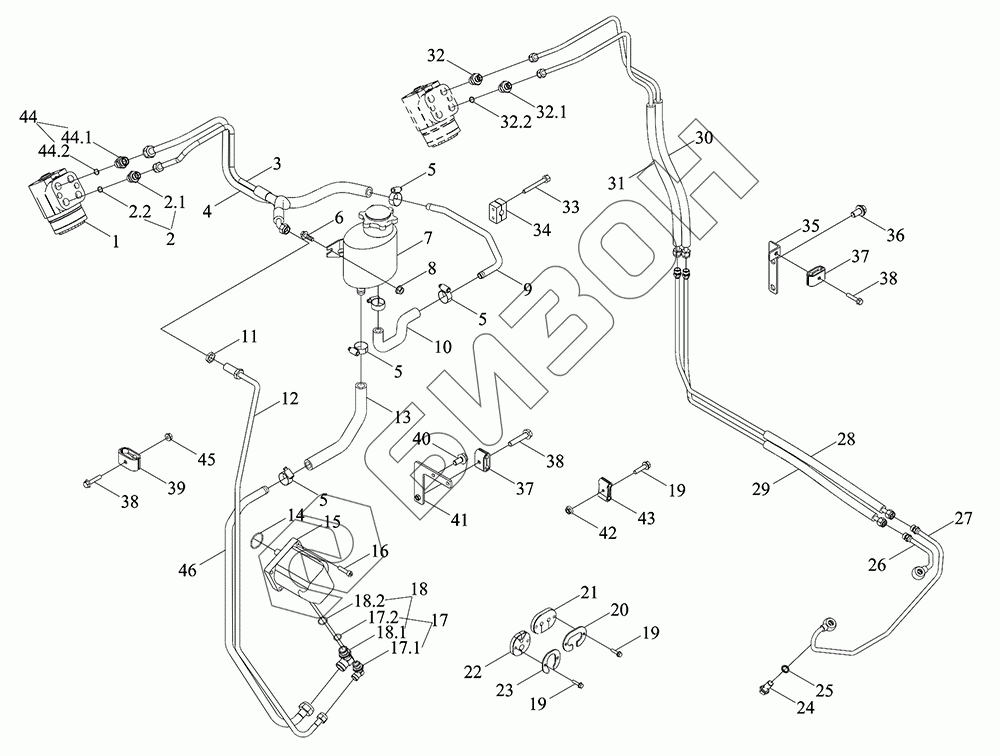

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Гидравлический поворотный трубопровод
1
2
2.1
2.2
3
4
5
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
17.1
17.2
18
18.1
18.2
19
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32.1
32.2
33
34
35
36
37
37
38
38
38
39
40
41
42
43
44
44.1
44.2
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD1S402060000K | TD1S402060000K | Трубопровод гидравлический поворотный в сборе |
Загрузка ...
|
|
| 1 | TP4P402010007K | Механизм рулевой |
Загрузка ...
|
|
| 2 | GE20D18.24.93.5 | Соединитель прямой проходной 20-18 |
Загрузка ...
|
|
| 2.1 | GE20D18.24.93.5-01 | Корпус прямого проходного соединителя 20-18 |
Загрузка ...
|
|
| 2.2 | TS09580010007 | Кольцо уплотнительное 17.3x2.2-m20x1.5 |
Загрузка ...
|
|
| 3 | TD1S402040007aK | Узел впускного шланга рулевого механизма |
Загрузка ...
|
|
| 4 | TD1S402040009K | Узел возвратного шланга рулевого механизма |
Загрузка ...
|
|
| 5 | Q67632 | Хомут для шлангов с червячным приводом типа b |
Загрузка ...
|
|
| 6 | GBT5789-M10X25-8.8-A2L | Болт с шестигранной головкой и фланцем M10X25-8.8-A2L |
Загрузка ...
|
|
| 7 | TA3C402070004 | Бачок масляный рулевого механизма и адсорбер в сборе |
Загрузка ...
|
|
| 8 | GBT6177.1-M10-8-A3L | Гайка шестигранная с фланцем M10-8-A3L |
Загрузка ...
|
|
| 9 | TD1S402040008K | Труба возврата масла рулевого управления стальная |
Загрузка ...
|
|
| 10 | TD1S402040003K | Шланг возврата масла |
Загрузка ...
|
|
| 11 | GBT3763-M18X1.5 | Гайка шестигранная тонкая для штуцеров с обжимным кольцом M18X1.5 |
Загрузка ...
|
|
| 12 | TD1S402040001K | Узел стальной трубы выхода масла насоса рулевого управления |
Загрузка ...
|
|
| 13 | TD1S402040012K | Шланг маслозаливной |
Загрузка ...
|
|
| 14 | GBT3452.1-37.5X2.65G | Кольцо уплотнительное резиновое для гидропневматики 37.5X2.65G |
Загрузка ...
|
|
| 15 | TC03402310001 | Насос переливной с постоянным расходом |
Загрузка ...
|
|
| 16 | GBT70.1-M8X35-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником M8X35-8.8-A2L |
Загрузка ...
|
|
| 17 | TC04400020003 | Сборка регулируемого соединения m18-12 |
Загрузка ...
|
|
| 17.1 | TC04400020002 | Соединение регулируемое M18-12 |
Загрузка ...
|
|
| 17.2 | TS09580010006 | Кольцо уплотнительное 15.3X2.2-M18X1.5 |
Загрузка ...
|
|
| 18 | TC04582390032 | Соединение регулируемое l18 в сборе |
Загрузка ...
|
|
| 18.1 | GBT3738-L18 | Соединитель угловой с регулируемым направлением с обжимной втулкой L18 |
Загрузка ...
|
|
| 18.2 | TS09580010008 | Кольцо уплотнительное 19.3X2.2-M22X1.5 |
Загрузка ...
|
|
| 19 | GBT5789-M6X25-8.8-A2L | Болт с шестигранной головкой и фланцем M6X25-8.8-A2L |
Загрузка ...
|
|
| 20 | TD904.402X-01 | Зажим -01 |
Загрузка ...
|
|
| 21 | TD904.402X-03 | Прокладка амортизирующая -01 |
Загрузка ...
|
|
| 22 | TD904.402X-04 | Прокладка амортизирующая-02 |
Загрузка ...
|
|
| 23 | TD904.402X-02 | Зажим-02 |
Загрузка ...
|
|
| 24 | FT800.40.172 | Болт полый |
Загрузка ...
|
|
| 25 | JBT982-14 | Шайба комбинированная уплотнительная 14 |
Загрузка ...
|
|
| 26 | TD1S402060003K | Узел левой жесткой трубы гидроцилиндра сварной |
Загрузка ...
|
|
| 27 | TD1S402060007K | Узел правой жесткой трубы цилиндра сварной |
Загрузка ...
|
|
| 28 | TD1S402040011aK | Уголок направо к узлу маслопровода |
Загрузка ...
|
|
| 29 | TD1S402040010aK | Узел маслопровода левого поворота |
Загрузка ...
|
|
| 30 | TD1S402030009K | Узел правой масляной трубки рулевого механизма |
Загрузка ...
|
|
| 31 | TD1S402030008K | Узел левой масляной трубки рулевого механизма |
Загрузка ...
|
|
| 32 | TS12402050005 | Корпус шарнира M20-10 в сборе |
Загрузка ...
|
|
| 32.1 | TS12402010031 | Корпус соединителя M20-10 |
Загрузка ...
|
|
| 32.2 | TS09580010007 | Кольцо уплотнительное 17.3x2.2-m20x1.5 |
Загрузка ...
|
|
| 33 | GBT5789-M6X50-8.8-A2L | Болт с шестигранной головкой и фланцем M6X50-8.8-A2L |
Загрузка ...
|
|
| 34 | TH04402010061 | Зажим трубный одноотверстный -15 |
Загрузка ...
|
|
| 35 | TD1S402040006K | Сборка кронштейна зажима трубы сварная |
Загрузка ...
|
|
| 36 | GBT16674.1-M14X25-8.8-A2L | Болт с шестигранной головкой и фланцем |
Загрузка ...
|
|
| 37 | TC03402310020 | Зажим маслопровода и резиновая прокладка склеены 18-12 |
Загрузка ...
|
|
| 38 | GBT5789-M8X40-8.8-A2L | Болт с шестигранной головкой и фланцем M8X40-8.8-A2L |
Загрузка ...
|
|
| 39 | TA3C402020011 | Зажим маслопровода с резиновой прокладкой 10-10/30 |
Загрузка ...
|
|
| 40 | GBT5789-M8X16-8.8-A2L | Болт с шестигранной головкой и фланцем M8X16-8.8-A2L |
Загрузка ...
|
|
| 41 | TD1S402040004K | Кронштейн масляной трубы |
Загрузка ...
|
|
| 42 | GBT6177.1-M6-8-A2L | Гайка шестигранная с фланцем M6-8-A2L |
Загрузка ...
|
|
| 43 | TC04402010023 | Зажим маслопровода и резиновая прокладка склеены 10-10/40 |
Загрузка ...
|
|
| 44 | TC03402010002 | Корпус шарнира M20-15 в сборе |
Загрузка ...
|
|
| 44.1 | TS12402010003 | Корпус соединителя M20-15 |
Загрузка ...
|
|
| 44.2 | TS09580010007 | Кольцо уплотнительное 17.3x2.2-m20x1.5 |
Загрузка ...
|
|
| 45 | GBT6177.1-M8-8-A2L | Гайка шестигранная с фланцем M8-8-A2L |
Загрузка ...
|
|
| 46 | TD1S402040002K | Узел впускной трубки насоса рулевого управления |
Загрузка ...
|
