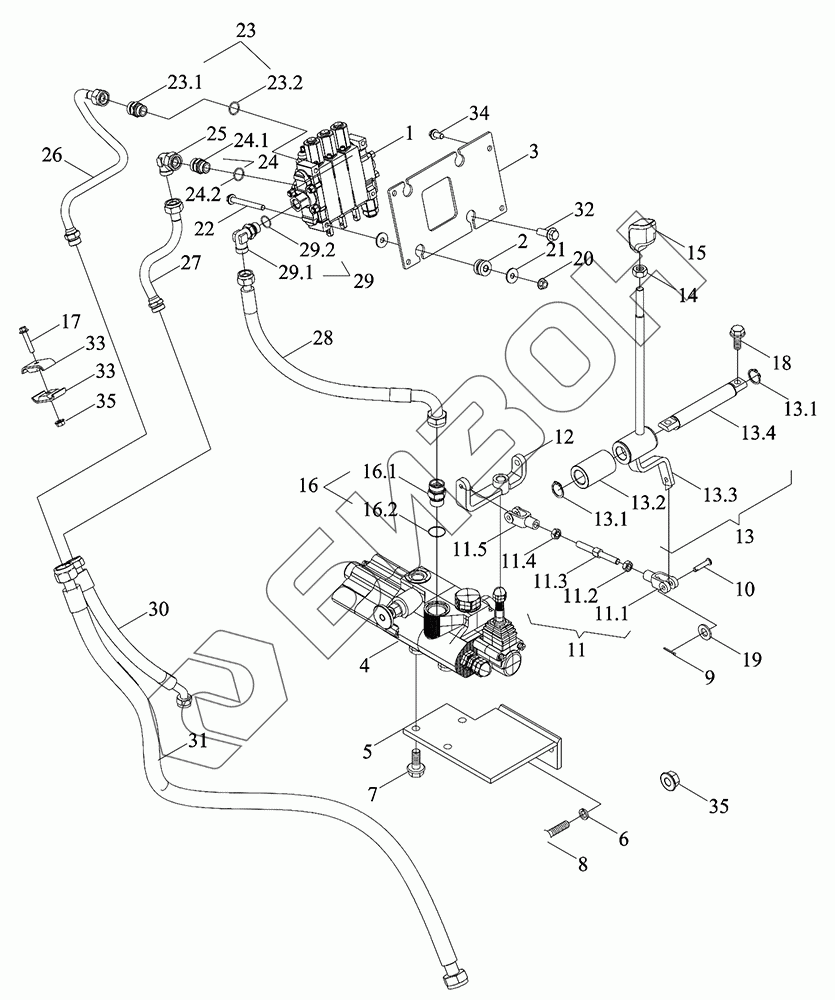

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Гидросистема 2
1
2
3
4
5
6
7
8
9
10
11
11.1
11.2
11.3
11.4
11.5
12
13
13.1
13.1
13.2
13.3
13.4
14
15
16
16.1
16.2
17
18
19
20
21
22
23
23.1
23.2
24
24.1
24.2
25
26
27
28
29
29.1
29.2
30
31
32
33
33
34
35
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD1S582260000K | TD1S582260000K | Сборка гидравлической системы |
Загрузка ...
|
|
| 1 | TD1S582240001K | Блок многоклапанного распределителя |
Загрузка ...
|
|
| 2 | TS06582150044 | Блок демпфирующий многоходового клапана в сборе |
Загрузка ...
|
|
| 3 | TD1S582090004 | Пластина монтажная многоходового клапана |
Загрузка ...
|
|
| 4 | TS06582130080 | Распределитель в сборе |
Загрузка ...
|
|
| 5 | FT904A.58.030 | Узел сварной кронштейна распределителя |
Загрузка ...
|
|
| 6 | GBT93-10-A3L | Шайба стандартная пружинная 10-A3L |
Загрузка ...
|
|
| 7 | GBT16674.1-M10X25-10.9-A3L | Болт с шестигранной головкой и фланцем M10X25-10.9-A3L |
Загрузка ...
|
|
| 8 | GBT70.1-M10X25-8.8-A3L | Винт с цилиндрической головкой с внутренним шестигранником M10X25-8.8-A3L |
Загрузка ...
|
|
| 9 | GBT91-2X16-A3L | Шплинт разводной 2X16-A3L |
Загрузка ...
|
|
| 10 | GBT882-B6X28-A3L | Штифт B6X28-A3L |
Загрузка ...
|
|
| 11 | TS06582180033 | Джойстик распределителя в сборе |
Загрузка ...
|
|
| 11.1 | FT804A.58L.136 | Вилка левого рычага |
Загрузка ...
|
|
| 11.2 | GBT6170-M8-LH-8-A2L | Гайка шестигранная тип 1 M8-LH-8-A2L |
Загрузка ...
|
|
| 11.3 | TS06582180034 | Тяга управляющая соединительная |
Загрузка ...
|
|
| 11.4 | GBT6170-M8-8-A2L | Гайка шестигранная, тип 1 M8-8-A2L |
Загрузка ...
|
|
| 11.5 | FT804A.58L.133 | Вилка правого рычага |
Загрузка ...
|
|
| 12 | TS06582130004 | Втулка соединительная сварная |
Загрузка ...
|
|
| 13 | TS06582180029a | Узел управления распределителем |
Загрузка ...
|
|
| 13.1 | GBT894.1-20 | Кольцо пружинное стопорное для вала |
Загрузка ...
|
|
| 13.2 | TS12582030008 | Гильза |
Загрузка ...
|
|
| 13.3 | TS06582180030a | Механизм управления |
Загрузка ...
|
|
| 13.4 | TS04552010001 | Ось фиксированная |
Загрузка ...
|
|
| 14 | GBT6170-M10-8-A3L | Гайка шестигранная, тип 1 M10-8-A3L |
Загрузка ...
|
|
| 15 | TM7N582050001 | Рычаг подъемный |
Загрузка ...
|
|
| 16 | TS06582130049 | Корпус концевого прямого соединителя m27-20 в сборе |
Загрузка ...
|
|
| 16.1 | GBT3733-S20 | Штуцер прямого соединения с обжимным кольцом |
Загрузка ...
|
|
| 16.2 | TS09580010009 | Кольцо уплотнительное 23.6X2.9-M27X2 |
Загрузка ...
|
|
| 17 | GBT16674.1-M8X40-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 18 | GBT16674.1-M8X20-8.8-A2L | Болт с шестигранной головкой и фланцем M8X20-8.8-A2L |
Загрузка ...
|
|
| 19 | GBT97.1-6-A3L | Шайба плоская 6-A3L |
Загрузка ...
|
|
| 20 | GBT6177.1-M10-8-A3L | Гайка шестигранная с фланцем M10-8-A3L |
Загрузка ...
|
|
| 21 | GBT96.1-10-A3L | Шайба большая 10-A3L |
Загрузка ...
|
|
| 22 | GBT5789-M10X90-10.9-A2L | Болт с фланцем |
Загрузка ...
|
|
| 23 | TC04400070008 | Сборка концевого прямого штуцера с обжимным кольцом m22-16 |
Загрузка ...
|
|
| 23.1 | GBT3733-S16 | Штуцер прямого соединения с обжимным кольцом |
Загрузка ...
|
|
| 23.2 | TS09580010008 | Кольцо уплотнительное 19.3X2.2-M22X1.5 |
Загрузка ...
|
|
| 24 | TC02582070006 | Сборная комбинация прямого соединителя M22-18 |
Загрузка ...
|
|
| 24.1 | GBT3733-L18 | Штуцер прямого соединения с обжимным кольцом L18 |
Загрузка ...
|
|
| 24.2 | TS09580010008 | Кольцо уплотнительное 19.3X2.2-M22X1.5 |
Загрузка ...
|
|
| 25 | GBT3754-L18 | Фитинг комбинированный угловой с коническим уплотнением L18 |
Загрузка ...
|
|
| 26 | TD1S582090002 | Узел стальной трубы подвода масла многоклапанного распределителя |
Загрузка ...
|
|
| 27 | TD1S582090005 | Узел стальной трубы возврата масла многоходового клапана |
Загрузка ...
|
|
| 28 | TD1S582040012 | Узел маслоподводящей трубы распределителя |
Загрузка ...
|
|
| 29 | TS12582040002 | Компинация регулирующего соединения S16 |
Загрузка ...
|
|
| 29.1 | GBT3738-S16 | Соединитель угловой с регулируемым направлением с обжимной втулкой |
Загрузка ...
|
|
| 29.2 | TS09580010008 | Кольцо уплотнительное 19.3X2.2-M22X1.5 |
Загрузка ...
|
|
| 30 | TD1S582040007 | Узел обратной трубы многоклапанного распределителя |
Загрузка ...
|
|
| 31 | TD1S582260002K | Узел впускной трубы многоходового клапана в сборе |
Загрузка ...
|
|
| 32 | GBT16674.1-M10X30-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 33 | TD1S582040016 | Зажим масляной трубы с резиновой прокладкой склеен 18-16 |
Загрузка ...
|
|
| 34 | GBT16674.1-M10X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 35 | GBT6177.1-M8-8-A2L | Гайка шестигранная с фланцем M8-8-A2L |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
