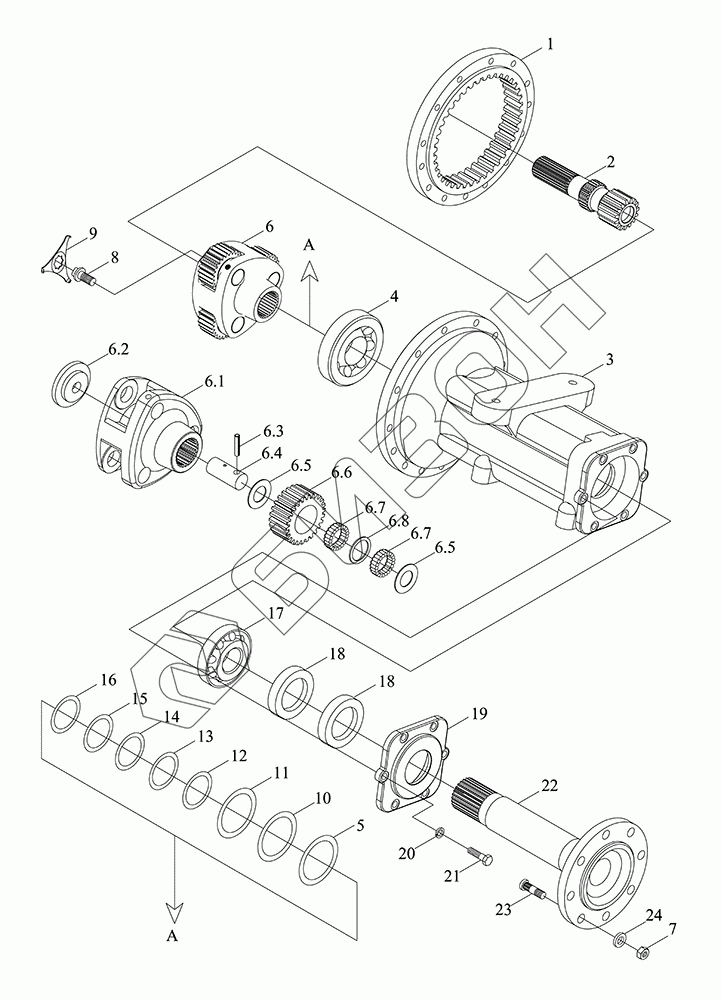

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Правая конечная передача
1
2
3
4
5
6
6.1
6.2
6.3
6.4
6.5
6.5
6.6
6.7
6.7
6.8
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD800.392B | TD800.392B | Передача бортовая правая в сборе |
Загрузка ...
|
|
| 1 | FT800.39.108 | Шестерня кольцевая конечной передачи |
Загрузка ...
|
|
| 2 | FT800.39.114 | Полуось правая |
Загрузка ...
|
|
| 3 | FT800.39C.103 | Корпус полуоси |
Загрузка ...
|
|
| 4 | GBT297-30214 | Подшипник конический роликовый |
Загрузка ...
|
|
| 5 | FT800.39.137 | Колодки грубой регулировки |
Загрузка ...
|
|
| 6 | FT800.39.011 | Водило планетарное конечного привода в сборе |
Загрузка ...
|
|
| 6.1 | FT800.39.104 | Водило планетарной передачи |
Загрузка ...
|
|
| 6.2 | FT800.39.106b | Пластина прижимная планетарной передачи |
Загрузка ...
|
|
| 6.3 | QLWZB140-12X32 | Штифт свернутый пружинный цилиндрический 12X32 |
Загрузка ...
|
|
| 6.4 | FT800.39.111 | Вал планетарной шестерни |
Загрузка ...
|
|
| 6.5 | FT800.39.110 | Кольцо наружное роликового пальца планетарной передачи |
Загрузка ...
|
|
| 6.6 | FT800.39.107 | Шестерня планетарная |
Загрузка ...
|
|
| 6.7 | FT800.39.118 | Валики игольчатые 8X23.8 |
Загрузка ...
|
|
| 6.8 | FT800.39.109 | Втулка внутренняя распорная игольчатого подшипника |
Загрузка ...
|
|
| 7 | GBT6176-M20X1.5-10-A3L | Гайка шестигранная тип 2 M20X1.5-10-A3L |
Загрузка ...
|
|
| 8 | FT800.39.105a | Болт крепления водила планетарной передачи |
Загрузка ...
|
|
| 9 | FT800.39.112a | Шайба стопорная |
Загрузка ...
|
|
| 10 | FT800.39.138 | Колодки грубой регулировки |
Загрузка ...
|
|
| 11 | FT800.39.131 | Колодки грубой регулировки |
Загрузка ...
|
|
| 12 | FT800.39.133 | Прокладка тонкая регулировочная |
Загрузка ...
|
|
| 13 | FT800.39.134 | Прокладка тонкая регулировочная |
Загрузка ...
|
|
| 14 | FT800.39.135 | Прокладка тонкая регулировочная |
Загрузка ...
|
|
| 15 | FT800.39.136 | Прокладка тонкая регулировочная |
Загрузка ...
|
|
| 16 | FT800.39.132 | Прокладка тонкая регулировочная |
Загрузка ...
|
|
| 17 | GBT297-30218 | Подшипник конический роликовый |
Загрузка ...
|
|
| 18 | GBT9877.1-FB100X130X12D | Втулка уплотнительная FB100X130X12D |
Загрузка ...
|
|
| 19 | FT800.39C.131 | Крышка торцевая |
Загрузка ...
|
|
| 20 | GBT93-14-A0P | Шайба стандартная пружинная 14-A0P |
Загрузка ...
|
|
| 21 | GBT5783-M14X40-8.8-A3L | Болт с шестигранной головкой M14X40-8.8-A3L |
Загрузка ...
|
|
| 22 | TD800.391B-01 | Вал приводной |
Загрузка ...
|
|
| 23 | FT800.39.101d | Болт крепления ведущего колеса |
Загрузка ...
|
|
| 24 | FT800.39.130 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
