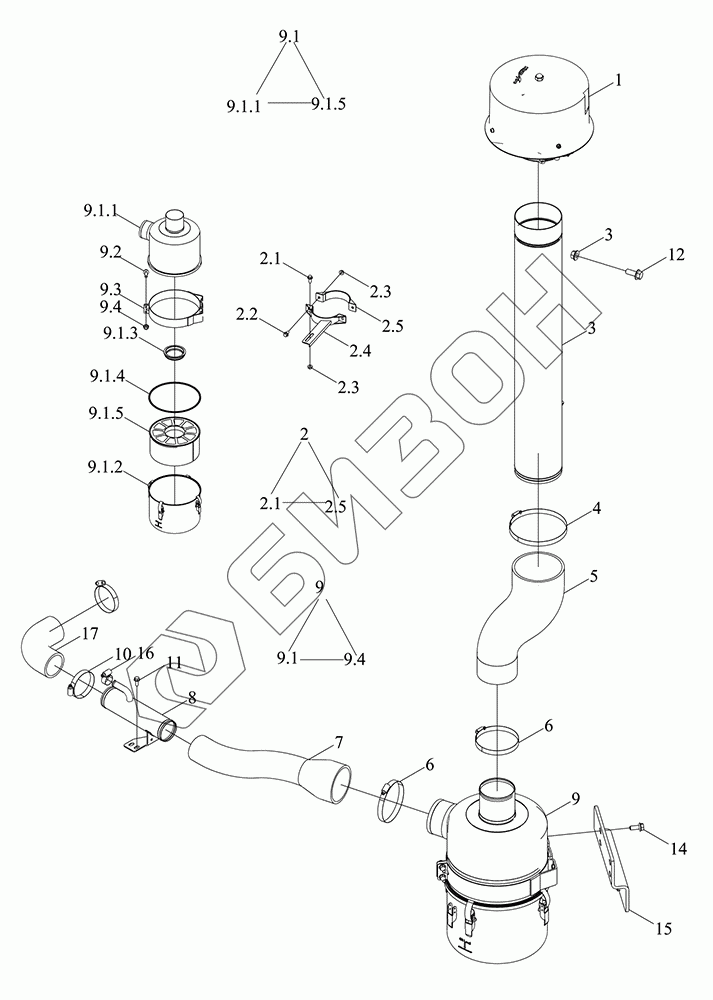

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Система фильтрации воздуха
1
2
2.1
2.2
2.3
2.3
2.4
2.5
3
4
5
6
6
7
8
9
9
9.1
9.1
9.1.1
9.1.2
9.1.3
9.1.4
9.1.5
9.2
9.3
9.4
10
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD1S110060000K | TD1S110060000K | Узел впускной системы |
Загрузка ...
|
|
| 1 | TH02110010008 | Фильтр воздуха предварительный |
Загрузка ...
|
|
| 2 | TH02110010010 | Зажим трубный |
Загрузка ...
|
|
| 2.1 | GBT5789-M10X25-8.8-A2L | Болт с шестигранной головкой и фланцем M10X25-8.8-A2L |
Загрузка ...
|
|
| 2.2 | GBT5789-M10X20-8.8-A2L | Болт с шестигранной головкой и фланцем M10X20-8.8-A2L |
Загрузка ...
|
|
| 2.3 | GBT6177.1-M10-8-A3L | Гайка шестигранная с фланцем M10-8-A3L |
Загрузка ...
|
|
| 2.4 | TH02110010009 | Зажим трубный и планка монтажная |
Загрузка ...
|
|
| 2.5 | TG1654.11A.5.1 | Зажим трубный |
Загрузка ...
|
|
| 3 | TD1S110060012K | Узел впускной стальной трубы воздушного фильтра сварной |
Загрузка ...
|
|
| 4 | Q676152 | Хомут для шланга с червячным приводом типа B |
Загрузка ...
|
|
| 5 | TD1S110060008K | Шланг впускной воздушного фильтра |
Загрузка ...
|
|
| 6 | Q676114 | Хомут для шлангов с червячным приводом типа b |
Загрузка ...
|
|
| 7 | TD1S110060005K | Шланг воздушного фильтра выходной |
Загрузка ...
|
|
| 8 | TD1S110060001K | Узел выходной стальной трубы воздушного фильтра сварной |
Загрузка ...
|
|
| 9 | TD1S110060003K | Фильтр масляный воздушный |
Загрузка ...
|
|
| 9.1 | TC03110080014 | Фильтр масляный воздушный |
Загрузка ...
|
|
| 9.1 | TX1P110010001 | Фильтр масляный воздушный |
Загрузка ...
|
|
| 9.1.1 | TC03110080021 | Крышка картера диффенциала |
Загрузка ...
|
|
| 9.1.2 | TC03110080022 | Крышка картера диффенциала |
Загрузка ...
|
|
| 9.1.3 | TC03110080042 | Кольцо уплотнительное |
Загрузка ...
|
|
| 9.1.4 | TC03110080043 | Кольцо О-образное |
Загрузка ...
|
|
| 9.1.5 | TC03110080023 | Фильтроэлемент |
Загрузка ...
|
|
| 9.2 | GBT5789-M8X35-8.8-A2L | Болт с шестигранной головкой и фланцем M8X35-8.8-A2L |
Загрузка ...
|
|
| 9.3 | TC03110080015 | Кронштейн воздушного фильтра |
Загрузка ...
|
|
| 9.4 | GBT6177.1-M8-8-A2L | Гайка шестигранная с фланцем M8-8-A2L |
Загрузка ...
|
|
| 10 | Q67676 | Хомут для шлангов с червячным приводом типа b |
Загрузка ...
|
|
| 11 | GBT5789-M8X16-8.8-A2L | Болт с шестигранной головкой и фланцем M8X16-8.8-A2L |
Загрузка ...
|
|
| 12 | GBT5789-M10X25-8.8-A2L | Болт с шестигранной головкой и фланцем M10X25-8.8-A2L |
Загрузка ...
|
|
| 13 | GBT6177.1-M10-8-A3L | Гайка шестигранная с фланцем M10-8-A3L |
Загрузка ...
|
|
| 14 | GBT5789-M8X20-8.8-A2L | Болт с шестигранной головкой и фланцем M8X16-10.9-A2L |
Загрузка ...
|
|
| 15 | TD1S110060010K | Сборка сварная монтажной пластины воздушного фильтра |
Загрузка ...
|
|
| 16 | Q67627 | Хомут для шлангов с червячным приводом типа b |
Загрузка ...
|
|
| 17 | TD1S110060004K | Шланг турбокомпрессора впускной |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
