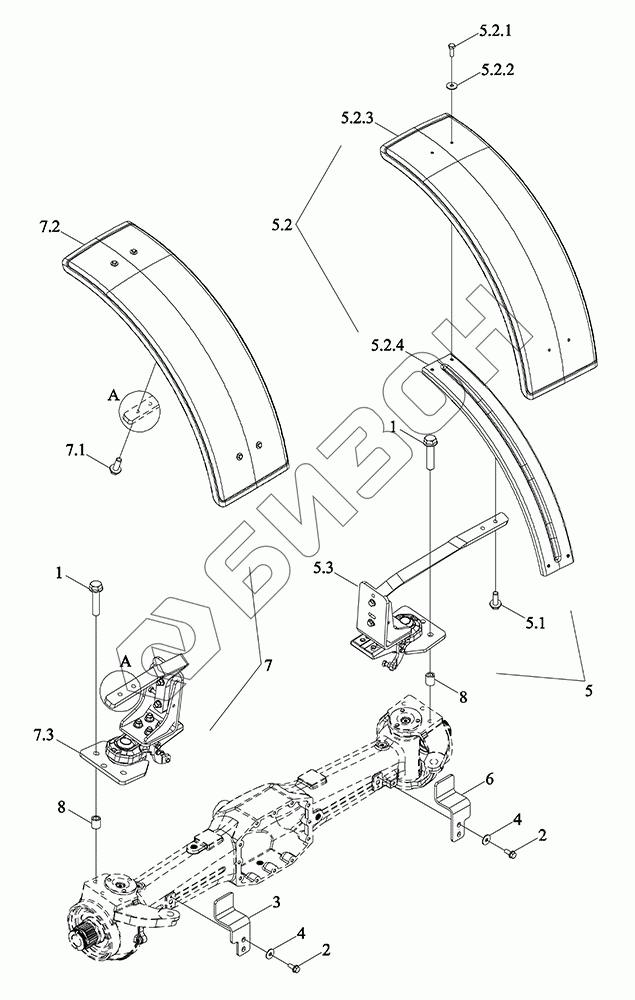

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Брызговики передние
1
1
2
2
3
4
4
5
5.1
5.2
5.2.1
5.2.2
5.2.3
5.2.4
5.3
6
7
7.1
7.2
7.3
8
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP4A477090000K | TP4A477090000K | Брызговик передний в сборе |
Загрузка ...
|
|
| 1 | GBT5789-M16X70-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 2 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 3 | TP4A477090208aK | Кронштейн ограничительный левый |
Загрузка ...
|
|
| 4 | GBT96.1-8-A3L | Шайба большая |
Загрузка ...
|
|
| 5 | TP4A477090100aK | Правый передний брызговик в сборе |
Загрузка ...
|
|
| 5.1 | GBT5789-M12X35-10.9-A3L | Болт |
Загрузка ...
|
|
| 5.2 | TM5D477013100K | Щиток грязевой |
Загрузка ...
|
|
| 5.2.1 | GBT5783-M8X25-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 5.2.2 | GBT96.1-8-A2 | Шайба большая |
Загрузка ...
|
|
| 5.2.3 | TM5D477013101K | Щиток грязевой |
Загрузка ...
|
|
| 5.2.4 | TM5D477013102K | Накладка |
Загрузка ...
|
|
| 5.3 | TP4A477090101aK | кронштейн |
Загрузка ...
|
|
| 6 | TP4A477090108aK | Кронштейн ограничительный правый |
Загрузка ...
|
|
| 7 | TP4A477090200aK | Брызговик левый передний в сборе |
Загрузка ...
|
|
| 7.1 | GBT5789-M12X35-10.9-A3L | Болт |
Загрузка ...
|
|
| 7.2 | TM5D477013100K | Щиток грязевой |
Загрузка ...
|
|
| 7.3 | TP4A477090201aK | кронштейн |
Загрузка ...
|
|
| 8 | TP4A477090205K | Колодки |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
