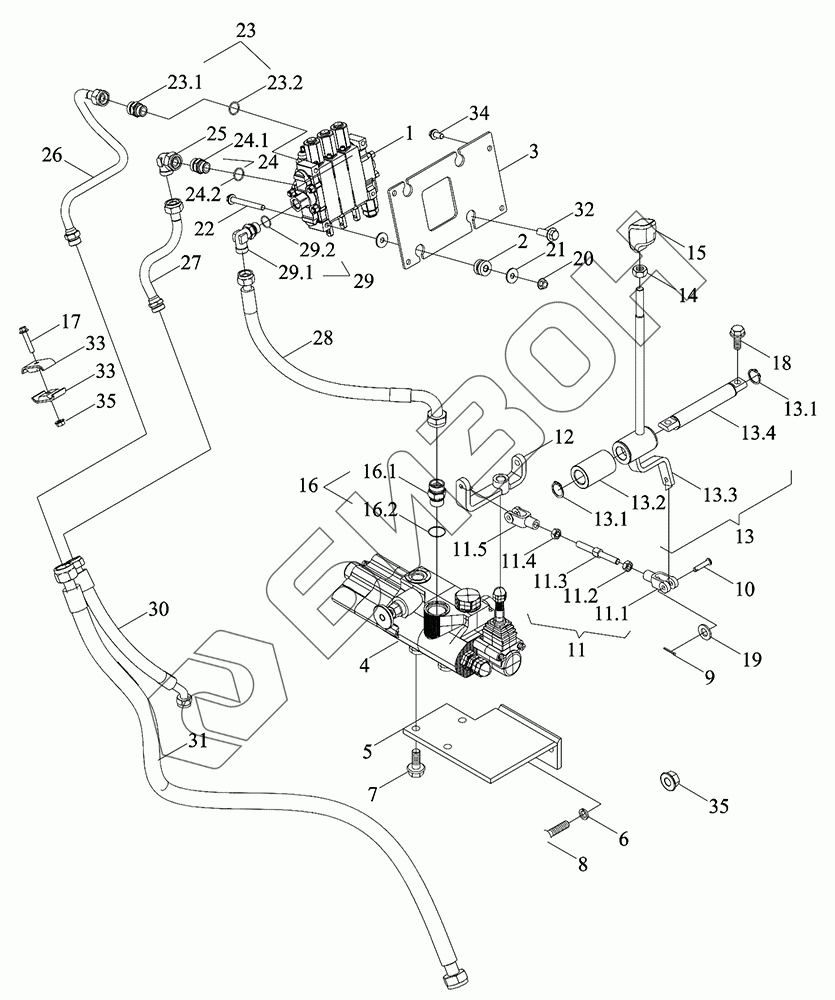

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Гидросистема 2

Тип техники

Марка

Модель

Схема

11.1

11.2

11.3

11.4

11.5

13.1

13.2

13.3

13.4

16.1

16.2

23.1

23.2

24.1

24.2

29.1

29.2

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TD1S582260000K	TD1S582260000K	Система гидравлическая	Загрузка ...
1	TD1S582240001K	Блок клапанов	Загрузка ...
2	TS06582150044	Блок демпфирующий многоходового клапана в сборе	Загрузка ...
3	TD1S582090004	Пластина монтажная многоходового клапана	Загрузка ...
4	TS06582130080	Распределитель в сборе	Загрузка ...
5	FT904A.58.030	Кронштейн распределителя приварной	Загрузка ...
6	GBT93-10-A3L	Шайба стандартная пружинная	Загрузка ...
7	GBT16674.1-M10X25-10.9-A3L	Болт с фланцем	Загрузка ...
8	GBT70.1-M10X25-8.8-A3L	Винт с цилиндрической головкой с внутренним шестигранником M10X25-8.8-A3L	Загрузка ...
9	GBT91-2X16-A3L	Шплинт разводной 2X16-A3L	Загрузка ...
10	GBT882-B6X28-A3L	Штифт B6X28-A3L	Загрузка ...
11	TS06582180033	Джойстик распределителя в сборе	Загрузка ...
11.1	FT804A.58L.136	Вилка левого рычага	Загрузка ...
11.2	GBT6170-M8-LH-8-A2L	Гайка шестигранная тип 1 M8-LH-8-A2L	Загрузка ...
11.3	TS06582180034	Управление соединяющим рычагом	Загрузка ...
11.4	GBT6170-M8-8-A2L	Гайка шестигранная тип 1 M8-8-A2L	Загрузка ...
11.5	FT804A.58L.133	Вилка правого рычага	Загрузка ...
12	TS06582130004	Сварка соединительной втулки	Загрузка ...
13	TS06582180029a	Джойстик распределителя в сборе	Загрузка ...
13.1	GBT894.1-20	Кольцо упругое стопорное для вала	Загрузка ...
13.2	TS12582030008	Втулка	Загрузка ...
13.3	TS06582180030a	Механизм управления	Загрузка ...
13.4	TS04552010001	Вал фиксированный	Загрузка ...
14	GBT6170-M10-8-A3L	Гайка шестигранная тип 1 M10-8-A3L	Загрузка ...
15	TM7N582050001	Рычаг подъемный	Загрузка ...
16	TS06582130049	Сборка прямого соединители M27-20	Загрузка ...
16.1	GBT3733-S20	Деталь прямая переходная с зажимным кольцом	Загрузка ...
16.2	TS09580010009	Кольцо O-образное 23.6X2.9-M27X2	Загрузка ...
17	GBT16674.1-M8X40-8.8-A2L	Болт с фланцем	Загрузка ...
18	GBT16674.1-M8X20-8.8-A2L	Болт шестигранный фланцевый M8X20-8.8-A2L	Загрузка ...
19	GBT97.1-6-A3L	Шайба плоская	Загрузка ...
20	GBT6177.1-M10-8-A3L	Гайка с фланцем M10-8-A3L	Загрузка ...
21	GBT96.1-10-A3L	Шайба большая	Загрузка ...
22	GBT5789-M10X90-10.9-A2L	Болт с фланцем	Загрузка ...
23	TC04400070008	Сборка прямого переходного деталя с зажимным кольцом M22-16	Загрузка ...
23.1	GBT3733-S16	Деталь прямая переходная с зажимным кольцом	Загрузка ...
23.2	TS09580010008	Кольцо O-образное 19.3X2.2-M22X1.5	Загрузка ...
24	TC02582070006	Сборная компинация прямого соединителя M22-18	Загрузка ...
24.1	GBT3733-L18	Деталь прямая переходная с зажимным кольцом	Загрузка ...
24.2	TS09580010008	Кольцо O-образное 19.3X2.2-M22X1.5	Загрузка ...
25	GBT3754-L18	Тройник труб комбинированный соединительный конусного уплотнения	Загрузка ...
26	TD1S582090002	Трубопровод впускной многоходового клапана в сборе	Загрузка ...
27	TD1S582090005	Трубопровод обратный многоходового клапана в сборе	Загрузка ...
28	TD1S582040012	Трубопровод впускной распределителя в сборе	Загрузка ...
29	TS12582040002	Компинация регулирующего соединения S16	Загрузка ...
29.1	GBT3738-S16	Феррулы Регулируемые фитинги для изгиба концов	Загрузка ...
29.2	TS09580010008	Кольцо O-образное 19.3X2.2-M22X1.5	Загрузка ...
30	TD1S582040007	Трубка возврата многоходового клапана в сборе	Загрузка ...
31	TD1S582260002K	Маслотруба всасывающая многоходового клапана в сборе	Загрузка ...
32	GBT16674.1-M10X30-8.8-A2L	Болт с фланцем	Загрузка ...
33	TD1S582040016	Хомут для шланга и клей для прокладок 18-16	Загрузка ...
34	GBT16674.1-M10X20-8.8-A2L	Болт с фланцем	Загрузка ...
35	GBT6177.1-M8-8-A2L	Гайка с фланцем M8-8-A2L	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
