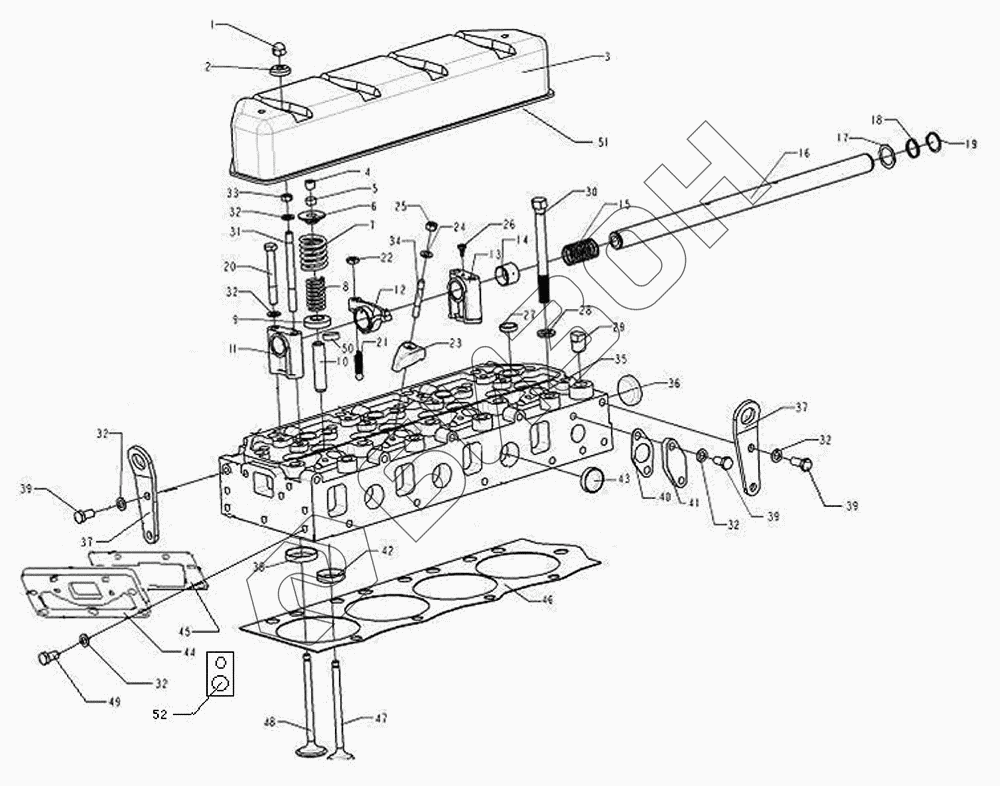

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Головка блока цилиндров
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
32
32
32
32
33
34
35
36
37
37
38
39
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 4RMIZT22-LW3-4 | 4RMIZT22-LW3-4 | Двигатель |
Загрузка ...
|
|
| 1 | R010025-001 | Болт |
Загрузка ...
|
|
| 2 | R010017-001 | Кольцо прокладочное |
Загрузка ...
|
|
| 3 | R110100-001 | Кожух крышки цилиндра |
Загрузка ...
|
|
| 4 | R010006-001 | Колпак защитный |
Загрузка ...
|
|
| 5 | R010005-001 | Зажим замочный |
Загрузка ...
|
|
| 6 | R010004-001 | Гнездо пружины |
Загрузка ...
|
|
| 7 | R010023-001 | Пружина клапана наружная |
Загрузка ...
|
|
| 8 | R010022-001 | Плечо внутреннее и ограничитель поршня |
Загрузка ...
|
|
| 9 | R010015-001 | Втулка |
Загрузка ...
|
|
| 10 | R010104-001 | Втулка клапанная |
Загрузка ...
|
|
| 11 | R010206-001 | Гнездо качающегося рычага |
Загрузка ...
|
|
| 12 | R010251-001 | Коромысло клапана |
Загрузка ...
|
|
| 13 | R010205-001 | Гнездо качающегося рычага |
Загрузка ...
|
|
| 14 | R010252-001 | Втулка |
Загрузка ...
|
|
| 15 | R010202-001 | Пружина |
Загрузка ...
|
|
| 16 | R010201-001 | Вал |
Загрузка ...
|
|
| 17 | R010204-001 | Кольцо прокладочное |
Загрузка ...
|
|
| 18 | R010203-001 | Пружина |
Загрузка ...
|
|
| 19 | 25GB894.1 | Кольцо стопорное |
Загрузка ...
|
|
| 20 | M10X80GB5782 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 21 | R010208-001 | Винт регулировочный |
Загрузка ...
|
|
| 22 | M10GB6173-8-H.Y | Болт |
Загрузка ...
|
|
| 23 | R010008-002 | Плита нажимная |
Загрузка ...
|
|
| 24 | 10GB849 | Кольцо прокладочное |
Загрузка ...
|
|
| 25 | M10GB6170-8-H.Y | Болт |
Загрузка ...
|
|
| 26 | R010207-001 | Винт |
Загрузка ...
|
|
| 27 | R010108-004 | Пробка |
Загрузка ...
|
|
| 28 | R010012-001 | Кольцо прокладочное |
Загрузка ...
|
|
| 29 | R010109-001 | Пробка резьбовая |
Загрузка ...
|
|
| 30 | R010007-001 | Болт |
Загрузка ...
|
|
| 31 | R010016-001 | Шпилька гнезда качалки |
Загрузка ...
|
|
| 32 | 10GB848-140HV-ZnD | Шайба небольшая |
Загрузка ...
|
|
| 33 | M10GB6170-8-H.Y | Болт |
Загрузка ...
|
|
| 34 | AM10X40GB898-8.8-Zn.D | Шпилька с двойной головкой |
Загрузка ...
|
|
| 35 | R010101-008 | Крышка цилиндра |
Загрузка ...
|
|
| 36 | R010105-001 | Пробка |
Загрузка ...
|
|
| 37 | R010009-008 | Кронштейн |
Загрузка ...
|
|
| 38 | R010114-002 | Клапан впускной |
Загрузка ...
|
|
| 39 | M10X20GB5783 | Болт |
Загрузка ...
|
|
| 40 | R010013-002 | Подушка |
Загрузка ...
|
|
| 41 | R010401-001 | Фланец |
Загрузка ...
|
|
| 42 | R010116-002 | Клапан выпускной |
Загрузка ...
|
|
| 43 | R010106-001 | Пробка |
Загрузка ...
|
|
| 44 | R010026-002 | Накладка |
Загрузка ...
|
|
| 45 | R010027-002 | Подушка |
Загрузка ...
|
|
| 46 | R010011-002 | Подушка |
Загрузка ...
|
|
| 47 | R010002-006 | Клапан выпускной |
Загрузка ...
|
|
| 48 | R010001-006 | Клапан впускной |
Загрузка ...
|
|
| 49 | M10X25GB5783 | Болт |
Загрузка ...
|
|
| 50 | R010024-001 | Сальник клапана |
Загрузка ...
|
|
| 51 | R110001-011 | Кольцо уплотнительное |
Загрузка ...
|
|
| 52 | R080024-014 | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
