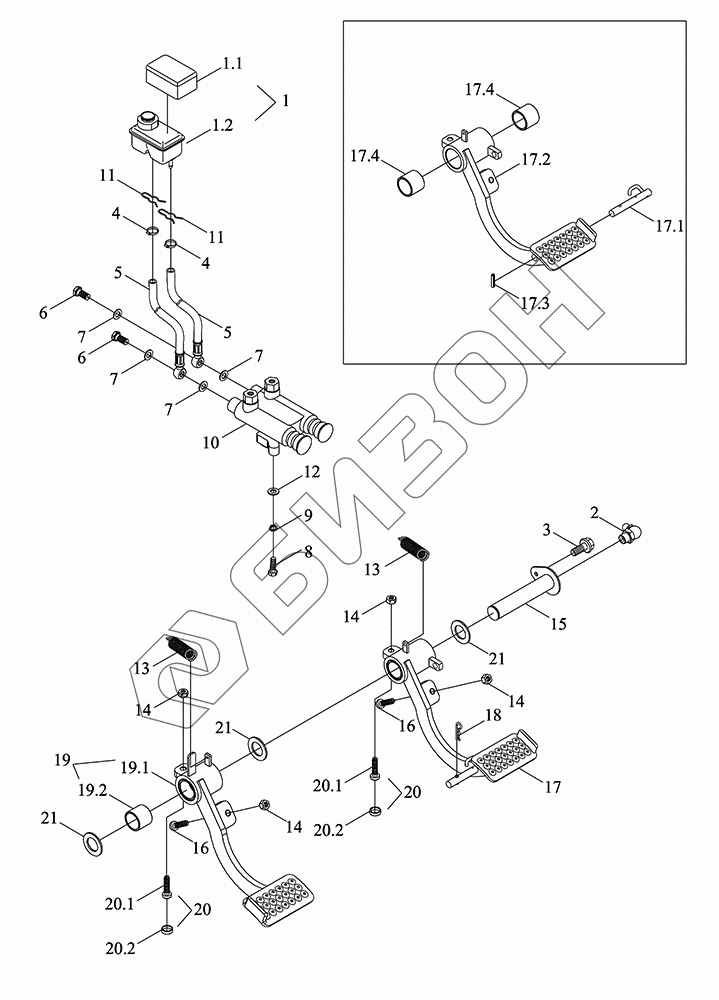

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Механизм управления рабочими тормозами
1
1.1
1.2
2
3
4
4
5
5
6
6
7
7
7
7
8
9
10
11
11
12
13
13
14
14
14
14
15
16
16
17
17.1
17.2
17.3
17.4
17.4
18
19
19.1
19.2
20
20
20.1
20.1
20.2
20.2
21
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS06433010000 | TS06433010000 | Механизм управления рабочими тормозами в сборе |
Загрузка ...
|
|
| TM5D433040001 | TM5D433040001 | Элемент составной левого и правого тормозного коромысла |
Загрузка ...
|
|
| 1 | TS06433010010a | Бак тормозной в сборе |
Загрузка ...
|
|
| 1.1 | TG1204.433.2-01 | Втулка тормозного бака |
Загрузка ...
|
|
| 1.2 | TS06433010011a | Маслобак для тормоза |
Загрузка ...
|
|
| 2 | JBT7940.2-90dM8X1 | Чашка прижимная |
Загрузка ...
|
|
| 3 | GBT16674.1-M8X16-8.8-A2L | Болт шестигранный фланцевый M8X16-8.8-A2L |
Загрузка ...
|
|
| 4 | Q673B115 | Хомут упругий в виде стальной ленты |
Загрузка ...
|
|
| 5 | TS06433010005 | Шланг |
Загрузка ...
|
|
| 6 | FT800.43.115 | Винты для крепления |
Загрузка ...
|
|
| 7 | JBT982-12 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 8 | GBT5783-M10X30-8.8-A3L | Болт с шестигранной головкой M10X30-8.8-A3L |
Загрузка ...
|
|
| 9 | GBT93-10-A3L | Шайба стандартная пружинная |
Загрузка ...
|
|
| 10 | FT800A.43C.018 | Носос тормозной |
Загрузка ...
|
|
| 11 | TG1204.433-04 | Кольцо стопорное |
Загрузка ...
|
|
| 12 | GBT97.1-10-A3L | Шайба большая |
Загрузка ...
|
|
| 13 | TD800.43-01 | Пружина возвратная педали |
Загрузка ...
|
|
| 14 | GBT6170-M10-8-A3L | Гайка шестигранная тип 1 M10-8-A3L |
Загрузка ...
|
|
| 15 | TS06433010008 | Сварка опорного шпинделя педали тормоза |
Загрузка ...
|
|
| 16 | FT800.43.103 | Винт регулировочный |
Загрузка ...
|
|
| 17 | FT800A.43C.014 | Штуцер правого тормозного коромысла |
Загрузка ...
|
|
| 17.1 | FT800A.43.065 | Сварка рычага тормозной блокировки |
Загрузка ...
|
|
| 17.2 | FT800A.43C.016 | Сварка левого и правого тормозного коромысла |
Загрузка ...
|
|
| 17.3 | GBT879.1-5X16 | Штифт цилиндрический эластичный 5X16 |
Загрузка ...
|
|
| 17.4 | TG1654.212B.1-01 | Втулка |
Загрузка ...
|
|
| 18 | FT800A.43.401 | Штифт стопорный |
Загрузка ...
|
|
| 19 | FT800A.43C.013 | Штуцер левого тормозного коромысла |
Загрузка ...
|
|
| 19.1 | FT800A.43C.015 | Деталь коромысла левого тормоза сварная |
Загрузка ...
|
|
| 19.2 | FT800A.43C.111 | Втулка 30X36X24 |
Загрузка ...
|
|
| 20 | FT800.43.030 | Фитинг регулировочного винта |
Загрузка ...
|
|
| 20.1 | FT800.43.103 | Винт регулировочный |
Загрузка ...
|
|
| 20.2 | FT800.43.210 | Втулка буферная |
Загрузка ...
|
|
| 21 | TF1004.433-01 | Проставка нейлоновая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
