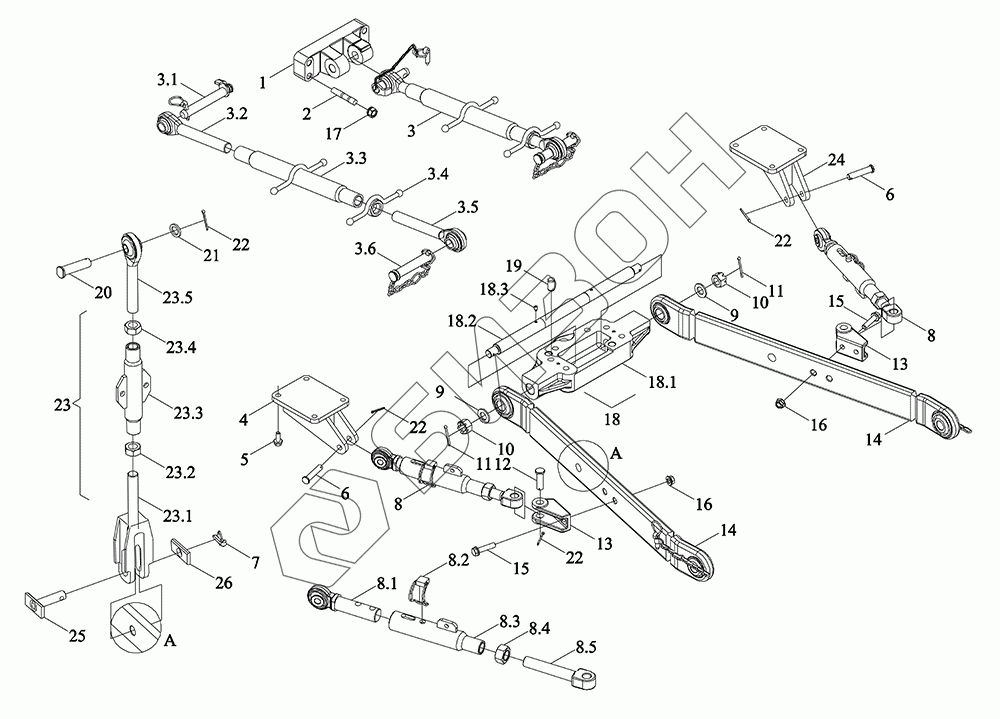

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Навеска
1
2
3
3.1
3.2
3.3
3.4
3.5
3.6
4
5
6
6
7
8
8
8.1
8.2
8.3
8.4
8.5
9
9
10
10
11
11
12
13
13
14
14
15
15
16
16
17
18
18.1
18.2
18.3
19
20
21
22
22
22
22
23
23.1
23.2
23.3
23.4
23.5
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D561020000K | TM5D561020000K | Подвеска в сборе |
Загрузка ...
|
|
| 1 | TC05561030007 | Опора верхней тяги |
Загрузка ...
|
|
| 2 | GBT899-M16X65-10.9-A3L | Шпилька с двойной головкой |
Загрузка ...
|
|
| 3 | FT800.56A.017 | Тяга верхняя |
Загрузка ...
|
|
| 3.1 | TD800.56A.1.1 | Штифт соединительный |
Загрузка ...
|
|
| 3.2 | FT800.56.025 | Стержень винта |
Загрузка ...
|
|
| 3.3 | FT800.56.024 | Рукоятка |
Загрузка ...
|
|
| 3.4 | FT800.56.029 | Контргайка |
Загрузка ...
|
|
| 3.5 | FT800.56.023 | Стержень винта |
Загрузка ...
|
|
| 3.6 | FT800.56.027 | Штифт верхний тяговой и стопорный штифт в сборе |
Загрузка ...
|
|
| 4 | TM5X561010001K | Седло левое ограничительное в сборе |
Загрузка ...
|
|
| 5 | GBT5789-M16X40-10.9-A3L | Болт шестигранный фланцевый M16X40-10.9-A3L |
Загрузка ...
|
|
| 6 | TD2S561020027 | Штифт фиксирующий |
Загрузка ...
|
|
| 7 | TE250.56.4 | Штифт запирающий |
Загрузка ...
|
|
| 8 | TD1S561020003K | Рычаг ограничительный |
Загрузка ...
|
|
| 8.1 | TC05561050005 | Рычаг ограничительный |
Загрузка ...
|
|
| 8.2 | TC05561050009 | Штифт стопорный в сборе |
Загрузка ...
|
|
| 8.3 | TD1S561020004K | Сварка и сборка ограничительной трубки |
Загрузка ...
|
|
| 8.4 | TG1204.56.1-01 | Болт |
Загрузка ...
|
|
| 8.5 | TG1204.56.5-02 | Винт регулировочный |
Загрузка ...
|
|
| 9 | GBT95-24-A3L | Шайба плоская |
Загрузка ...
|
|
| 10 | GBT9459-M24X2-04-A3L | Гайка M24X2-04-A3L |
Загрузка ...
|
|
| 11 | GBT91-5X40-A3L | Шплинт |
Загрузка ...
|
|
| 12 | TG1204.56-07 | Штифт задний крепежный ограничительного рычага |
Загрузка ...
|
|
| 13 | TG1204.56-08 | Опора задняя ограничительного рычага |
Загрузка ...
|
|
| 14 | TD1S561040001K | Тяга нижняя |
Загрузка ...
|
|
| 15 | GBT5789-M16X70-10.9-A3L | Болт шестигранный фланцевый M16X70-10.9-A3L |
Загрузка ...
|
|
| 16 | SPL6177.1-M16-10-F3 | Гайка шестигранная фланцевая M16-10-F3 |
Загрузка ...
|
|
| 17 | SPL-CO-M16-F3 | Гайка шестигранная фланцевая M16-F3 |
Загрузка ...
|
|
| 18 | TX1P561080008 | Кронштейн нижней буксировки в сборе |
Загрузка ...
|
|
| 18.1 | FT800.56.112e | Кронштейн тяги |
Загрузка ...
|
|
| 18.2 | FT800.56.102d | Планка опорная нижней тяги |
Загрузка ...
|
|
| 18.3 | GBT72-M8X16-14H-A2L | Винт M8X16-14H-A2L |
Загрузка ...
|
|
| 19 | GBT119.1-20m6X35-A3L | Штифт цилиндрический 20m6X35-A3L |
Загрузка ...
|
|
| 20 | FT800.56.124 | Штифт |
Загрузка ...
|
|
| 21 | FT800.56A.262 | Шайба |
Загрузка ...
|
|
| 22 | GBT91-5X50-A3L | Шплинт разводной 5X50-A3L |
Загрузка ...
|
|
| 23 | FT800.56A.015a | Рычаг подъемный |
Загрузка ...
|
|
| 23.1 | FT800.56A.040 | Вилка соединительная |
Загрузка ...
|
|
| 23.2 | FT800.56A.264 | Гайка |
Загрузка ...
|
|
| 23.3 | FT800.56A.042 | Трубка проводная |
Загрузка ...
|
|
| 23.4 | FT800.56.265 | Гайка |
Загрузка ...
|
|
| 23.5 | FT800.56.020a | Стержень винта |
Загрузка ...
|
|
| 24 | TM5X561010006K | Седло правое ограничительное в сборе |
Загрузка ...
|
|
| 25 | FT800.56A.043 | Штифт соединительный |
Загрузка ...
|
|
| 26 | FT800.56A.261 | Щиток |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
