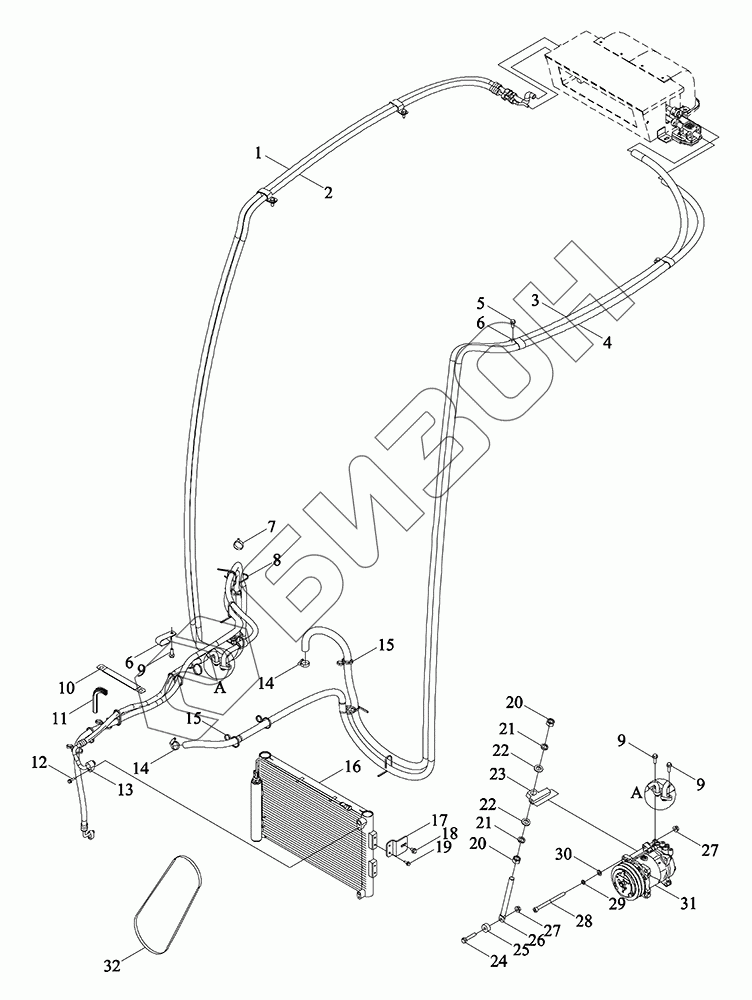

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Система кондиционирования воздуха - двигатель
1
2
3
4
5
6
6
7
8
9
9
9
10
11
12
13
14
14
15
15
16
17
18
19
20
20
21
21
22
22
23
24
25
26
27
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD1S812080000K | TD1S812080000K | Система кондиционирования воздуха в сборе двигателя |
Загрузка ...
|
|
| 1 | TD1S812010003K | Трубопровод |
Загрузка ...
|
|
| 2 | TD1S812080002K | Трубопровод |
Загрузка ...
|
|
| 3 | TD1S812080003K | Шланг двигателя обратный |
Загрузка ...
|
|
| 4 | TX2S812010015 | Выходная труба двигателя |
Загрузка ...
|
|
| 5 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 6 | TS06811010007 | Скоба крепёжная |
Загрузка ...
|
|
| 7 | 3203505D9-L | Хомуты для кабеля |
Загрузка ...
|
|
| 8 | Q67405200 | Лента стяжная |
Загрузка ...
|
|
| 9 | GBT5789-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 10 | TD800.811A-04 | Хомут трубный |
Загрузка ...
|
|
| 11 | TS06812010004 | Лента защитная |
Загрузка ...
|
|
| 12 | GBT5789-M6X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 13 | TD1S812080001K | Трубопровод |
Загрузка ...
|
|
| 14 | Q67525 | Хомут червячный |
Загрузка ...
|
|
| 15 | TG3S488010002 | Хомут гибкий |
Загрузка ...
|
|
| 16 | TD1S812080010K | Конденсатор в сборе |
Загрузка ...
|
|
| 17 | TY3S812010007K | Кронштейн конденсатора |
Загрузка ...
|
|
| 18 | GBT5789-M8X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 19 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 20 | GBT6170-M16-10-A3L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 21 | GBT93-16-A3L | Гровер |
Загрузка ...
|
|
| 22 | GBT97.1-16-A3L | Шайба плоская |
Загрузка ...
|
|
| 23 | CE4R1911080007 | Натяжитель |
Загрузка ...
|
|
| 24 | GBT5789-M10X50-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 25 | GMV1911160012 | Прокладка двигателя |
Загрузка ...
|
|
| 26 | TR2S812020010 | Рычаг рычага |
Загрузка ...
|
|
| 27 | GBT6177.1-M10-10-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 28 | GBT70.1-M10X135-10.9-A3L | винт |
Загрузка ...
|
|
| 29 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 30 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 31 | TG4S812060009a | Компрессор |
Загрузка ...
|
|
| 32 | TD1S812050008K | Ремень |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
