Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Внутренний молдинг 2

Тип техники

Марка

Модель

Схема

1

1.1

1.1.1

1.1.2

1.1.3

1.1.4

1.1.5

1.2

1.3

1.4

1.5

1.6

2

2.1

2.2

2.3

2.4

2.5

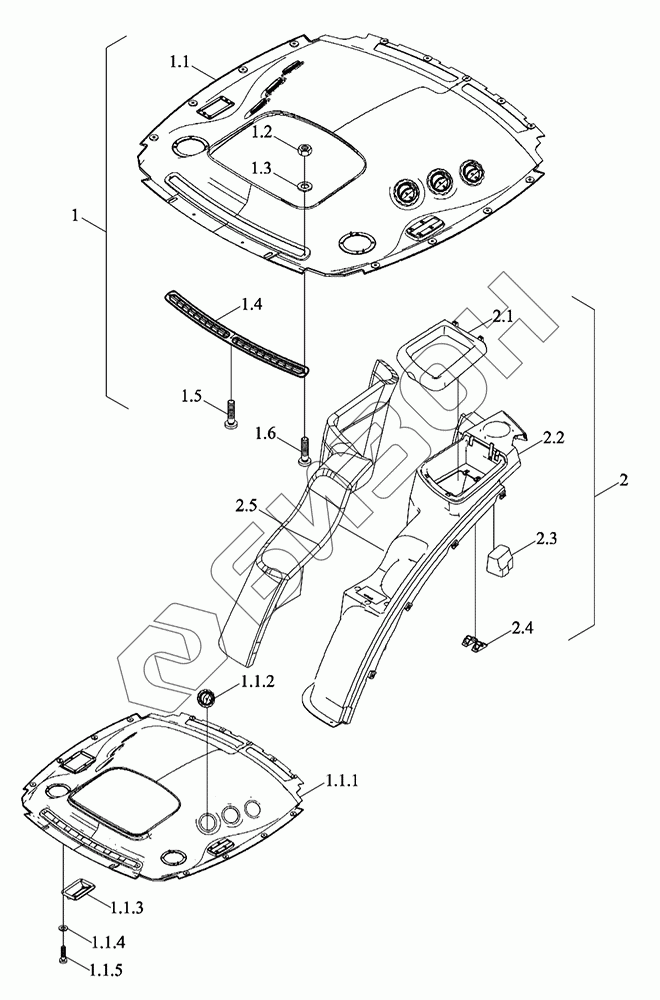

Позиция на иллюстрации	Заводской номер детали		Название детали	Цена
TM5D453010000K	TM5D453010000K		Молдинг внутренний	Загрузка ...
1	TM5D453011000K		Молдинг внутренний верхний	Загрузка ...
1.1	TN1S453020007		Молдинг внутренний верхний	Загрузка ...
1.1.1	TN1S453020008		Молдинг внутренний верхний	Загрузка ...
1.1.2	GE401Y.33.2.1-03		Отверстие воздуховыпускное (I)	Загрузка ...
1.1.3	TS06453011005		Пластина крепежная панели управления кондиционером для установки верхней отделки салона	Загрузка ...
1.1.4	GBT97.1-5-A3L		Шайба плоская	Загрузка ...
1.1.5	GBT818-M5X16-4.8-A2L		Винт с крестообразным шлицем и цилиндрической головкой M5X16-4.8-A2L	Загрузка ...
1.2	GBT6170-M5-8-A2L		Гайка M5-8-A2L	Загрузка ...
1.3	GBT96.1-5-A3L		Шайба большая	Загрузка ...
1.4	TS06453011002		Дефлектор обдува	Загрузка ...
1.5	GBT818-M6X16-4.8-A2L		Винт с крестообразным шлицем и цилиндрической головкой M6X16-4.8-A2L	Загрузка ...
1.6	GBT818-M5X16-4.8-A2L		Винт с крестообразным шлицем и цилиндрической головкой M5X16-4.8-A2L	Загрузка ...
2	TM6W453050001		Блок внутренний левого крыла	Загрузка ...
2.1	TS06453013103		Крышка ящика для хранения левого зрязезащитного крыла	Загрузка ...
2.2	TM6W453050002		Щиток грязевой	Загрузка ...
2.3	TD2C453010003		Блок опорный	Загрузка ...
2.4	TS06453013104		Седло установки открытой крышки левого зрязезащитного крыла	Загрузка ...
2.5	TM5D453013101K		Прокладка звукопоглощающая	Загрузка ...
