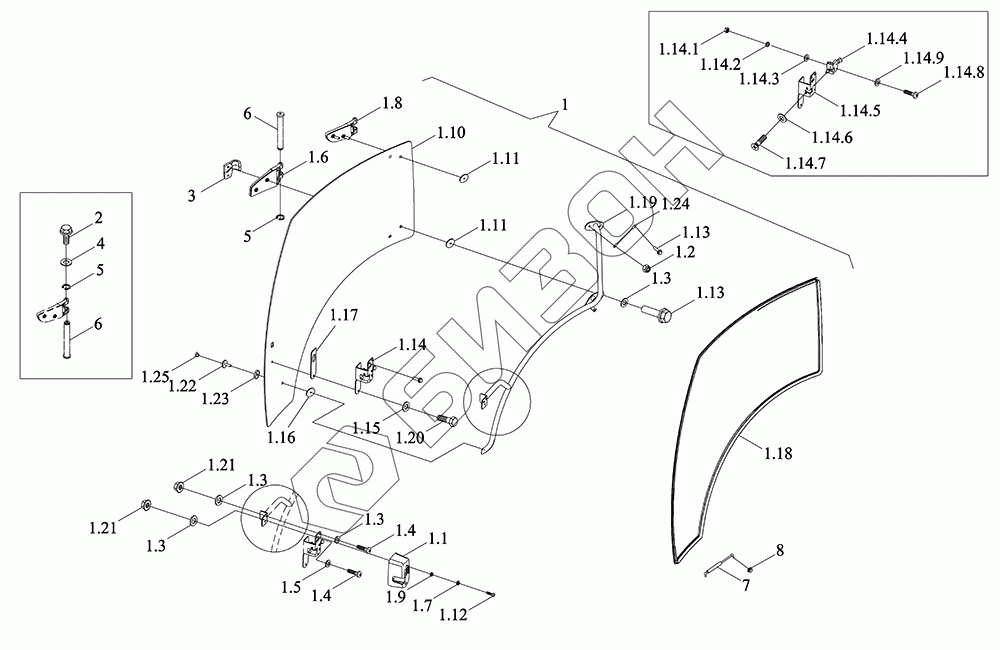

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Дверь правая

Тип техники

Марка

Модель

Схема

1.1

1.2

1.3

1.4

1.5

1.6

1.7

1.8

1.9

1.10

1.11

1.12

1.13

1.14

1.14.1

1.14.2

1.14.3

1.14.4

1.14.5

1.14.6

1.14.7

1.14.8

1.14.9

1.15

1.16

1.17

1.18

1.19

1.20

1.21

1.22

1.23

1.24

1.25

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TX1S451030019K	TX1S451030019K	Дверь правая в сборе	Загрузка ...
TS06451020002	TS06451020002	Сборка аксессуаров кабины	Загрузка ...
TD1S451040000K	TD1S451040000K	Кабина в сборе	Загрузка ...
1	TX1S451030020K	Дверь правая в сборе	Загрузка ...
1.1	TS06451014230	Крышка защитная замка правой двери	Загрузка ...
1.2	GBT6183.1-M8-8-Zn.B163	Гайка стопорная с шестигранным фланцем и неметаллической вставкой M8-8-Zn.B163	Загрузка ...
1.3	GBT97.1-8-Zn.B163	Шайба плоская 8-Zn.B163	Загрузка ...
1.4	GBT818-M8X30-4.8-Zn.B163	Винт с крестообразным шлицем и полукруглой головкой M8X30-4.8-Zn.B163	Загрузка ...
1.5	GBT96.1-8-Zn.B163	Шайба большая 8-Zn.B163	Загрузка ...
1.6	TS04451044224b	Узел правой дверной петли (нижний)	Загрузка ...
1.7	GBT93-6-Zn.B163	Шайба стандартная пружинная 6-Zn.B163	Загрузка ...
1.8	TS04451044223a	Узел правой дверной петли (верхний)	Загрузка ...
1.9	GBT97.1-6-Zn.B163	Шайба плоская 6-Zn.B163	Загрузка ...
1.10	TX1S451030021K	Стекло правой двери	Загрузка ...
1.11	TS04451043110	Прокладка резиновая внутри дверной петли	Загрузка ...
1.12	GBT818-M6X16-4.8-Zn.B163	Винт с крестообразным шлицем и полукруглой головкой M6X16-4.8-Zn.B163	Загрузка ...
1.13	GBT5783-M6X16-8.8-Zn.B163	Болт с шестигранной головкой M6X16-8.8-Zn.B163	Загрузка ...
1.14	TS06451014017	Узел замка правой двери	Загрузка ...
1.14.1	GBT6170-M6-8-Zn.B163	Гайка шестигранная M6-8-Zn.B163	Загрузка ...
1.14.2	GBT93-6-Zn.B163	Шайба стандартная пружинная 6-Zn.B163	Загрузка ...
1.14.3	GBT97.1-6-Zn.B163	Шайба плоская 6-Zn.B163	Загрузка ...
1.14.4	TS06451014210	Узел замка правой двери	Загрузка ...
1.14.5	TS06451014116	Кронштейн крепления замка правой двери	Загрузка ...
1.14.6	GBT956.1-6	Шайба коническая стопорная 6	Загрузка ...
1.14.7	GBT819.1-M6X16-4.8-Zn.B163	Винт с крестообразным шлицем и потайной головкой M6X16-4.8-Zn.B163	Загрузка ...
1.14.8	GBT818-M6X30-4.8-Zn.B163	Винт с крестообразным шлицем и полукруглой головкой M6X30-4.8-Zn.B163	Загрузка ...
1.14.9	GBT96.1-6-Zn.B163	Шайба большая 6-Zn.B163	Загрузка ...
1.15	GBT96.1-6-Zn.B163	Шайба большая 6-Zn.B163	Загрузка ...
1.16	TS06451013121	Прокладка резиновая внутри стекла двери	Загрузка ...
1.17	TS04451013001	Прокладка кронштейна замка двери	Загрузка ...
1.18	TS06451013102	Лента уплотнительная двери	Загрузка ...
1.19	TC03451024103	Узел сварной подлокотника правой двери	Загрузка ...
1.20	GBT5789-M6X35-8.8-Zn.B163	Болт с шестигранной головкой и фланцем M6X35-8.8-Zn.B163	Загрузка ...
1.21	GBT6177.1-M8-8-Zn.B163	Гайка шестигранная с фланцем M8-8-Zn.B163	Загрузка ...
1.22	TS04451013106	Болт из литого пластика	Загрузка ...
1.23	TD904.451C.2-10	Прокладка стекла наружная	Загрузка ...
1.24	TS04451023006a	Стропа двери ограничительная	Загрузка ...
1.25	TS04451013109	Заглушка болта пластиковая литая	Загрузка ...
2	GBT16674.1-M6X12-8.8-Zn.B163	Болт с шестигранной головкой и фланцем M6X12-8.8-Zn.B163	Загрузка ...
3	TS04451013002	Гайка штифта замка двери	Загрузка ...
4	GBT96.1-6-Zn.B163	Шайба большая 6-Zn.B163	Загрузка ...
5	GBT896-12-Zn.B163	Кольцо пружинное стопорное	Загрузка ...
6	TS06451013002a	Штифт дверной петли	Загрузка ...
7	TD2C451011001	Пружина дверная пневматическая (с пазом для тяги)	Загрузка ...
8	GBT6177.1-M8-10-Zn.B163	Гайка шестигранная с фланцем M8-10-Zn.B163	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
