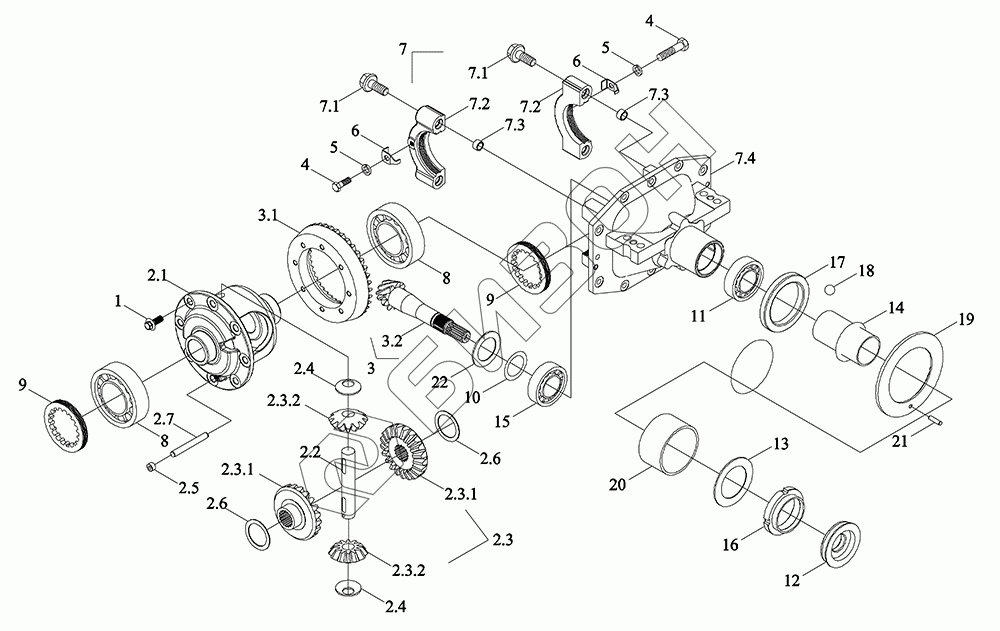

Графический каталог запасных частей к технике: LOVOL TD1SA904-050K. Механизм дифференциальный
1
2.1
2.2
2.3
2.3.1
2.3.1
2.3.2
2.3.2
2.4
2.4
2.5
2.6
2.6
2.6
2.6
2.6
2.6
2.6
2.6
2.6
2.6
2.6
2.6
2.6
2.6
2.6
2.6
2.6
2.6
2.6
2.6
2.6
2.6
2.6
2.6
2.6
2.6
2.6
2.7
3
3.1
3.2
4
4
5
5
6
6
7
7.1
7.1
7.2
7.2
7.3
7.3
7.4
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
22
22
22
22
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD1C311010000K | TD1C311010000K | Мост передний ведущий в сборе |
Загрузка ...
|
|
| TC05311070005 | TC05311070005 | Редуктор главной передачи |
Загрузка ...
|
|
| TD1C311010002K | TD1C311010002K | Сборка переднего ведущего моста в сборе |
Загрузка ...
|
|
| TD1C311010001bK | TD1C311010001bK | Мост передний ведущий в подсборке |
Загрузка ...
|
|
| 1 | TD904.311K.1.1-09 | Болт редуктора |
Загрузка ...
|
|
| 2 | TD904.311K.1.1.3 | Дифференциал в сборе |
Загрузка ...
|
|
| 2.1 | TD904.311K.1.1.3-01a | Корпус дифференциала |
Загрузка ...
|
|
| 2.2 | TD904.311K.1.1.3-02 | Вал планетарной конической шестерни |
Загрузка ...
|
|
| 2.3 | TD904.311K.1.1.3-08 | Сборка шестерен дифференциала |
Загрузка ...
|
|
| 2.3.1 | TD904.311K.1.1.3-04 | Шестерня полуосевая |
Загрузка ...
|
|
| 2.3.2 | TD904.311K.1.1.3-03 | Шестерня планетарная коническая |
Загрузка ...
|
|
| 2.4 | TD904.311K.1.1.3-05 | Шайба планетарной конической шестерни |
Загрузка ...
|
|
| 2.5 | TK1S311020037 | Винт |
Загрузка ...
|
|
| 2.6 | CF4P1503010077 | Прокладка полуосевого шестерни 44X66X2.6 |
Загрузка ...
|
|
| 2.6 | CF4P1503010078 | Прокладка полуосевого шестерни 44X66X2.8 |
Загрузка ...
|
|
| 2.6 | CF4P1503010073 | Прокладка полуосевого шестерни 44X66X2.2 |
Загрузка ...
|
|
| 2.6 | CF4P1503010071 | Прокладка полуосевого шестерни 44X66X2.0 |
Загрузка ...
|
|
| 2.6 | CF4P1503010074 | Прокладка полуосевого шестерни 44X66X2.3 |
Загрузка ...
|
|
| 2.6 | CF4P1503010072 | Прокладка полуосевого шестерни 44X66X2.1 |
Загрузка ...
|
|
| 2.6 | CF4P1503010076 | Прокладка полуосевого шестерни 44X66X2.5 |
Загрузка ...
|
|
| 2.6 | CF4P1503010079 | Прокладка полуосевого шестерни 44X66X3.0 |
Загрузка ...
|
|
| 2.6 | CF4P1503010075 | Прокладка полуосевого шестерни 44X66X2.4 |
Загрузка ...
|
|
| 2.7 | TM3X311030048 | Штифт цилиндрический |
Загрузка ...
|
|
| 3 | TD904.311K.1.1.2 | Сборка активной и пассивной спирально-конической шестерни |
Загрузка ...
|
|
| 3.1 | TD904.311K.1.1.2-02 | Шестерня ведомая коническая со спиральными зубьями |
Загрузка ...
|
|
| 3.2 | TD904.311K.1.1.2-01 | Шестерня ведущая коническая со спиральными зубьями |
Загрузка ...
|
|
| 4 | GBT5786-M10X1.25X20-10.9-O | Болт с шестигранной головкой M10X1.25X20-10.9 |
Загрузка ...
|
|
| 5 | GBT93-10-O | Шайба стандартная пружинная |
Загрузка ...
|
|
| 6 | TD904.311K.1.1-07 | Пластина стопорная |
Загрузка ...
|
|
| 7 | TC05311070006a | Сборка корпуса главного редуктора |
Загрузка ...
|
|
| 7.1 | TS08311010092 | Болт с шестигранной головкой и фланцем m14x80 |
Загрузка ...
|
|
| 7.2 | TD904.311K.1.1.1-02 | Крышка подшипника |
Загрузка ...
|
|
| 7.3 | TD904.311K.1.1.1-03 | Втулка установочная крышки подшипника |
Загрузка ...
|
|
| 7.4 | TC05311070007a | Корпус главного редуктора |
Загрузка ...
|
|
| 8 | GBT297-32012 | Подшипник роликовый конический |
Загрузка ...
|
|
| 9 | TD904.311K.1.1-06 | Гайки дифференциала |
Загрузка ...
|
|
| 10 | GBT3452.1-31.5X1.80G | Кольцо уплотнительное резиновое для гидропневматики 31.5X1.80G |
Загрузка ...
|
|
| 11 | GBT297-33207 | Подшипник роликовый конический |
Загрузка ...
|
|
| 12 | TC05311070063 | Масляное уплотнение главного редуктора |
Загрузка ...
|
|
| 13 | TC05311070062 | Пластина маслоотражательная |
Загрузка ...
|
|
| 14 | TC05311070010 | Кожух |
Загрузка ...
|
|
| 15 | TD904.311K.1.1-11 | Подшипник ведущей спирально-конической шестерни |
Загрузка ...
|
|
| 16 | TC05311070061 | Гайка стопорная |
Загрузка ...
|
|
| 17 | TC05311070060 | Седло масляного уплотнения |
Загрузка ...
|
|
| 18 | GBT308-6-G100-b | Шарик стальной |
Загрузка ...
|
|
| 19 | TD904.311K.1.1-01 | Прокладка редуктора основная |
Загрузка ...
|
|
| 20 | TP4P311010010K | Втулка редуктора главная |
Загрузка ...
|
|
| 21 | GBT119.1-5m6X12 | Штифт цилиндрический 5m6X12 |
Загрузка ...
|
|
| 22 | TC05311070071 | Прокладка регулировочная конической шестерни 46x62x3.0 |
Загрузка ...
|
|
| 22 | TC05311070068 | Прокладка регулировочная конической шестерни 46x62x2.7 |
Загрузка ...
|
|
| 22 | TC05311070069 | Прокладка регулировочная конической шестерни 46x62x2.8 |
Загрузка ...
|
|
| 22 | TC05311070072 | Прокладка регулировочная конической шестерни 46x62x3.1 |
Загрузка ...
|
|
| 22 | TC05311070067 | Прокладка регулировочная |
Загрузка ...
|
|
| 22 | TC05311070073 | Прокладка регулировочная конической шестерни 46x62x3.2 |
Загрузка ...
|
|
| 22 | TC05311070070 | Прокладка регулировочная конической шестерни 46x62x2.9 |
Загрузка ...
|
|
| 22 | TC05311070074 | Прокладка регулировочная конической шестерни 46x62x3.3 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
